6
Allgemeine Wartung

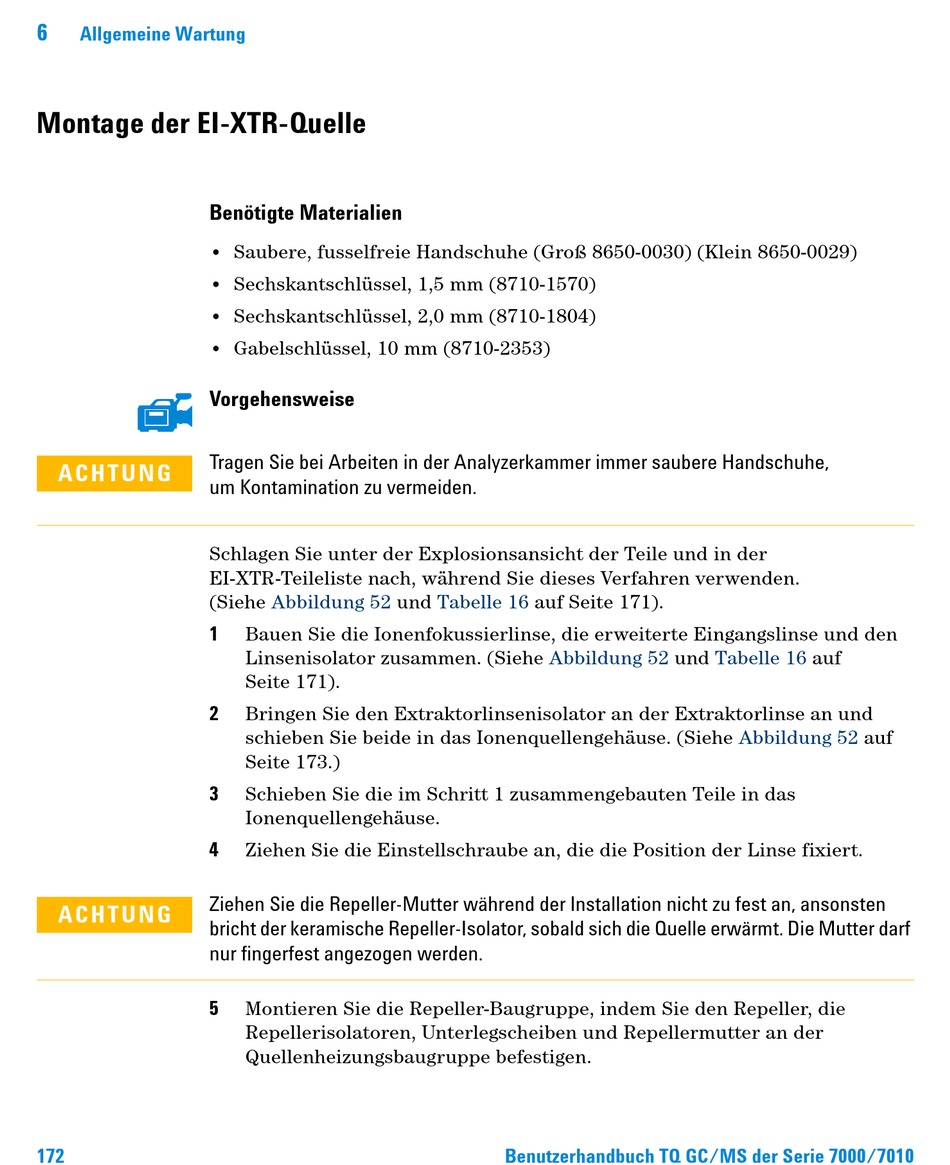

Montage der EI-XTR-Quelle
Benötigte Materialien
• Saubere, fusselfreie Handschuhe (Groß 8650-0030) (Klein 8650-0029)
• Sechskantschlüssel, 1,5 mm (8710-1570)
• Sechskantschlüssel, 2,0 mm (8710-1804)
• Gabelschlüssel, 10 mm (8710-2353)

Vorgehensweise
Tragen Sie bei Arbeiten in der Analyzerkammer immer saubere Handschuhe,
ACHTUNG
um Kontamination zu vermeiden.
Schlagen Sie unter der Explosionsansicht der Teile und in der
EI-XTR-Teileliste nach, während Sie dieses Verfahren verwenden.
(Siehe
1
2
3
4
Ziehen Sie die Repeller-Mutter während der Installation nicht zu fest an, ansonsten
ACHTUNG
bricht der keramische Repeller-Isolator, sobald sich die Quelle erwärmt. Die Mutter darf
nur fingerfest angezogen werden.
5
172
Abbildung 52 und
Bauen Sie die Ionenfokussierlinse, die erweiterte Eingangslinse und den
Linsenisolator zusammen. (Siehe
Seite 171).
Bringen Sie den Extraktorlinsenisolator an der Extraktorlinse an und
schieben Sie beide in das Ionenquellengehäuse. (Siehe
Seite 173.)
Schieben Sie die im Schritt 1 zusammengebauten Teile in das
Ionenquellengehäuse.
Ziehen Sie die Einstellschraube an, die die Position der Linse fixiert.
Montieren Sie die Repeller-Baugruppe, indem Sie den Repeller, die
Repellerisolatoren, Unterlegscheiben und Repellermutter an der
Quellenheizungsbaugruppe befestigen.
Tabelle 16 auf Seite 171).
Abbildung 52
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
und Tabelle 16 auf
Abbildung 52 auf
