7
CI-Wartung

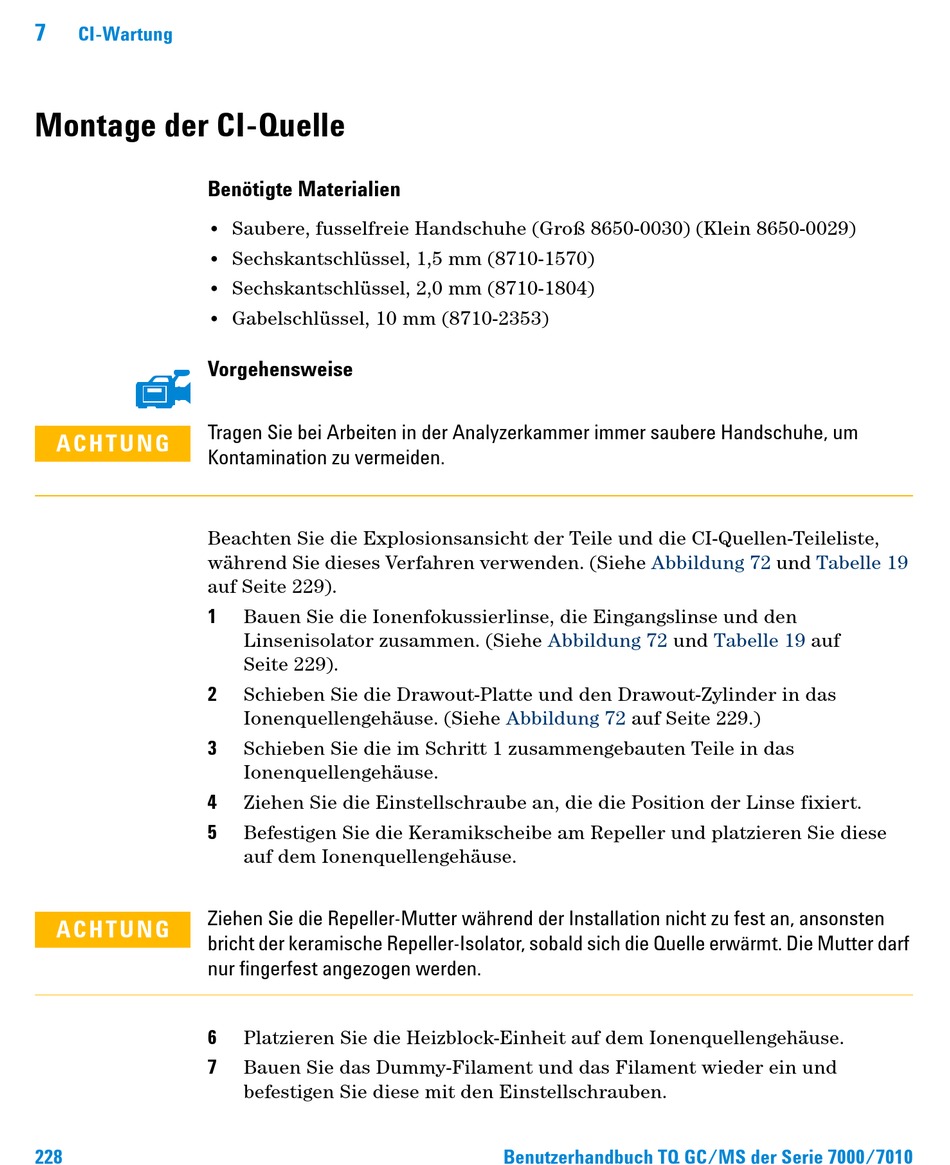

Montage der CI-Quelle
Benötigte Materialien
• Saubere, fusselfreie Handschuhe (Groß 8650-0030) (Klein 8650-0029)
• Sechskantschlüssel, 1,5 mm (8710-1570)
• Sechskantschlüssel, 2,0 mm (8710-1804)
• Gabelschlüssel, 10 mm (8710-2353)
Vorgehensweise
Tragen Sie bei Arbeiten in der Analyzerkammer immer saubere Handschuhe, um
ACHTUNG
Kontamination zu vermeiden.
Beachten Sie die Explosionsansicht der Teile und die CI-Quellen-Teileliste,
während Sie dieses Verfahren verwenden. (Siehe
auf Seite 229).
1
2
3
4
5
Ziehen Sie die Repeller-Mutter während der Installation nicht zu fest an, ansonsten
ACHTUNG
bricht der keramische Repeller-Isolator, sobald sich die Quelle erwärmt. Die Mutter darf
nur fingerfest angezogen werden.
6
7
228
Bauen Sie die Ionenfokussierlinse, die Eingangslinse und den
Linsenisolator zusammen. (Siehe
Seite 229).
Schieben Sie die Drawout-Platte und den Drawout-Zylinder in das
Ionenquellengehäuse. (Siehe
Schieben Sie die im Schritt 1 zusammengebauten Teile in das
Ionenquellengehäuse.
Ziehen Sie die Einstellschraube an, die die Position der Linse fixiert.
Befestigen Sie die Keramikscheibe am Repeller und platzieren Sie diese
auf dem Ionenquellengehäuse.
Platzieren Sie die Heizblock-Einheit auf dem Ionenquellengehäuse.
Bauen Sie das Dummy-Filament und das Filament wieder ein und
befestigen Sie diese mit den Einstellschrauben.
Abbildung 72
Abbildung 72
und
Abbildung 72
auf Seite 229.)
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
und
Tabelle 19
Tabelle 19
auf
