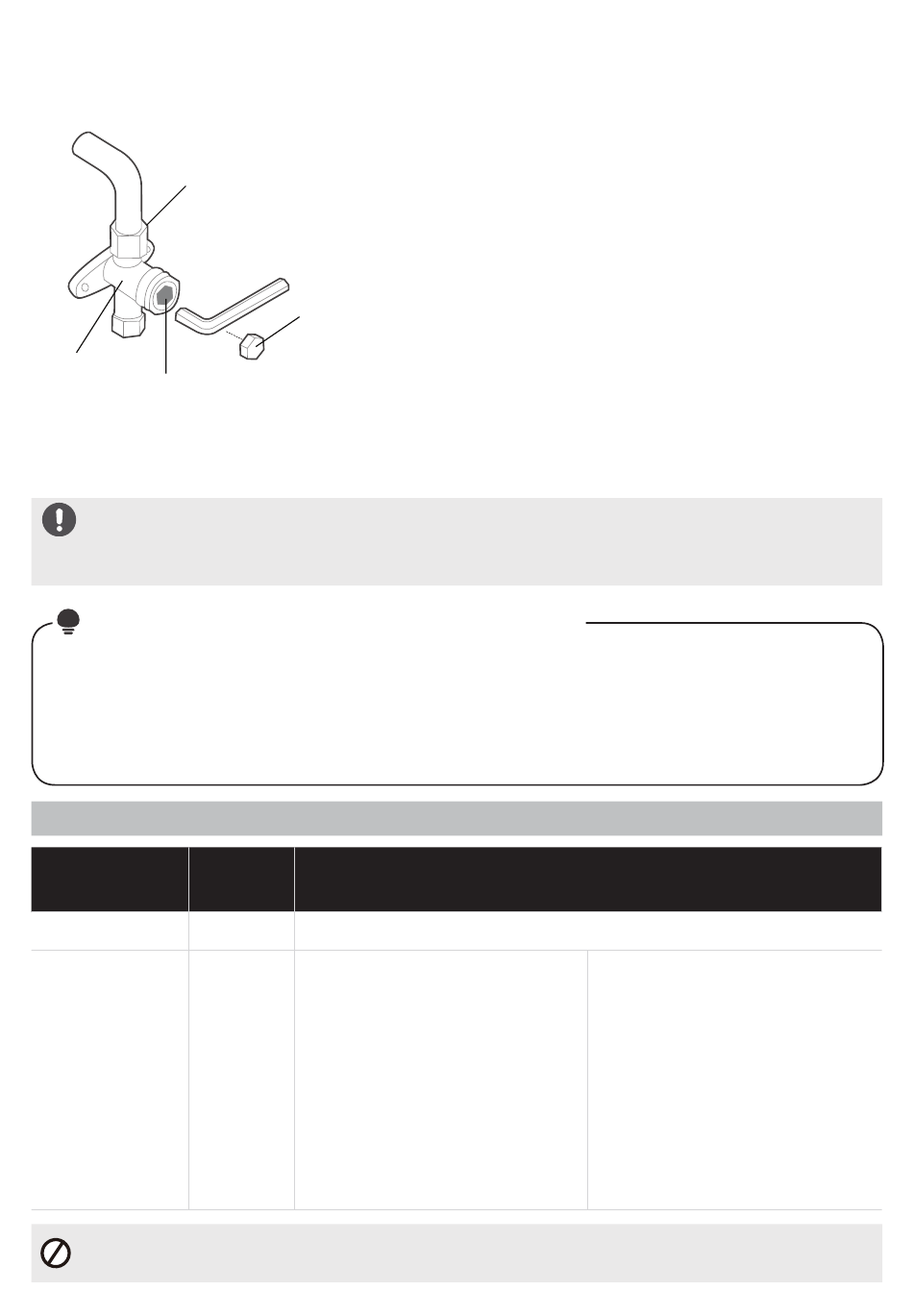

Dado di svasatura
Corpo della valvola
Stelo della valvola
APRIRE DELICATAMENTE GLI STELI DELLA VALVOLA
Quando si aprono gli steli delle valvole, ruotare la chiave esagonale finché non tocca il fine corsa.
Non cercare di forzare ulteriormente l'apertura della valvola.
NOTA SULL'AGGIUNTA DI REFRIGERANTE
Alcuni impianti richiedono una ricarica aggiuntiva a seconda della lunghezza dei tubi. La
lunghezza standard dei tubi varia in base alle normative locali. Ad esempio, in Nord America, la
lunghezza standard dei tubi è 7,5 m (25'). In altre aree, la lunghezza standard dei tubi è 5 m (16').
Il refrigerante deve essere caricato dalla porta di servizio sulla valvola di bassa pressione dell'unità
esterna. Per i modelli che utilizzano refrigerante R290, non è possibile aggiungere refrigerante. Il
refrigerante aggiuntivo da caricare può essere calcolato utilizzando la seguente formula:
REFRIGERANTE AGGIUNTIVO IN BASE ALLA LUNGHEZZA DEL TUBO
Lunghezza
del tubo di
di spurgo
collegamento (m)
dell'aria
≤ Lunghezza standard
del tubo
> Lunghezza standard
del tubo
NON MESCOLARE TIPI DIVERSI DI REFRIGERANTE.
Tappo
Metodo
Pompa da
vuoto
Lato liquido: Ø 6,35 (1/4")
(Lunghezza del tubo - lunghezza standard)
(Lunghezza del tubo - lunghezza standard)
Pompa da
(Lunghezza del tubo - lunghezza standard)
vuoto
(Lunghezza del tubo - lunghezza standard)
(Lunghezza del tubo - lunghezza standard)
(Lunghezza del tubo - lunghezza standard)
Passaggio 2:
• Se si verifica una variazione di pressione nell'impianto, fare
riferimento alla sezione Verifica delle perdite di gas per
informazioni su come individuare le perdite. Se non si nota
alcuna variazione nella pressione dell'impianto, svitare il
tappo dalla valvola a tre vie (valvola di alta pressione).
• Inserire la chiave esagonale nella valvola a tre vie (valvola
di alta pressione) e aprire la valvola ruotando la chiave di
1/4 di giro in senso antiorario. Ascoltare che il gas fuoriesca
dall'impianto, quindi chiudere la valvola dopo 5 secondi.
• Osservare il manometro per un minuto per assicurarsi che
non vi siano variazioni di pressione. Il manometro dovrebbe
indicare un valore leggermente superiore alla pressione
atmosferica.
• Rimuovere il tubo di caricamento dall'attacco di servizio.
• Utilizzando una chiave esagonale, aprire completamente
entrambe le valvole di alta e bassa pressione.
• Stringere manualmente i tappi delle tre valvole (attacco
di servizio, alta pressione, bassa pressione). Se necessario,
è possibile serrarli ulteriormente utilizzando una chiave
dinamometrica.
Refrigerante aggiuntivo
R410A:
x 15 g/m
x 0,16 oZ/ft
R32:
x 12 g/m
x 0,13 oZ/ft
R22:
x 20 g/m
x 0,21 oZ/ft
30
N/D
Lato liquido: Ø 9,52 (3/8")
R410A:
(Lunghezza del tubo - lunghezza standard)
x 30 g/m
(Lunghezza del tubo - lunghezza standard)
x 0,32 oZ/ft
R32:
(Lunghezza del tubo - lunghezza standard)
x 24 g/m
(Lunghezza del tubo - lunghezza standard)
x 0,26 oZ/ft
R22:
(Lunghezza del tubo - lunghezza standard)
x 40 g/m
(Lunghezza del tubo - lunghezza standard)
x 0,42 oZ/ft
