Collegare i cavi di segnale e di alimentazione
AVVERTENZE - PRIMA DELLA MESSA IN FUNZIONE
• TUTTI I LAVORI DI CABLAGGIO DEVONO ESSERE ESEGUITI IN
CONFORMITÀ CON LO SCHEMA ELETTRICO RIPORTATO ALL'INTERNO DEL
COPRICAVI DELL'UNITÀ ESTERNA.
• PRIMA DI EFFETTUARE QUALSIASI INTERVENTO ELETTRICO O DI
CABLAGGIO, SPEGNERE L'ALIMENTAZIONE PRINCIPALE DELL'IMPIANTO.
Preparare il cavo per il collegamento
Scegliere il cavo giusto in base alle istruzioni
riportate nella sezione "Tipi di cavo" a pagina 15.
• Utilizzando uno spelafili, spellare la guaina in gomma
su entrambe le estremità del cavo di segnale, in
modo da scoprire circa 40 cm (1,57") di filo.
• Rimuovere l'isolamento dalle estremità dei fili.
• Usare una crimpatrice per crimpare i capicorda a
forcella sulle estremità dei fili.
Scelta della giusta dimensione dei cavi
La dimensione del cavo di alimentazione, del cavo
di segnale, del fusibile e dell'interruttore necessari
è determinata dalla corrente massima dell'unità.
Tale corrente massima è indicata sulla targhetta
applicata sul pannello laterale dell'unità.
Attenzione al filo sotto tensione
Durante la crimpatura dei fili, assicurarsi di
distinguere chiaramente il filo sotto tensione ("L")
dagli altri fili.
La morsettiera dell'unità esterna è protetta da un
coperchio del cablaggio elettrico sul lato dell'unità.
Lo schema elettrico completo è riportato
all'interno del coperchio del cablaggio.
• Svitare il coperchio del cablaggio elettrico e
rimuoverlo.
• Svitare il morsetto del cavo sotto la morsettiera
e posizionarlo di lato.
• Collegare i fili secondo lo schema elettrico e
avvitare saldamente il capocorda a forcella di
ciascun filo al terminale corrispondente.
• Dopo avere verificato che ogni collegamento
sia sicuro, avvolgere i fili per evitare che l'acqua
piovana penetri nel terminale.
• Fissare il cavo all'unità utilizzando il serracavo.
Avvitare saldamente il serracavo.
• Isolare i cavi non utilizzati con il nastro isolante in
PVC. Sistemateli in modo che non tocchino parti
elettriche o metalliche.
• Riposizionare il copricavi sul lato dell'unità e
avvitarlo.
NOTA: L'unità acquistata potrebbe essere
leggermente diversa. Le illustrazioni servono
unicamente a scopo esemplificativo. Prevarrà la
forma effettiva.
NOTA: Se il serracavo è come illustrato di seguito,
selezionare il foro passante appropriato in base al
diametro del filo.
Fori di tre dimensioni: Piccolo, grande,
Se il cavo non viene fissato sufficientemente,
utilizzare la linguetta di bloccaggio per sostenerlo,
in modo da poterlo bloccare saldamente.
23

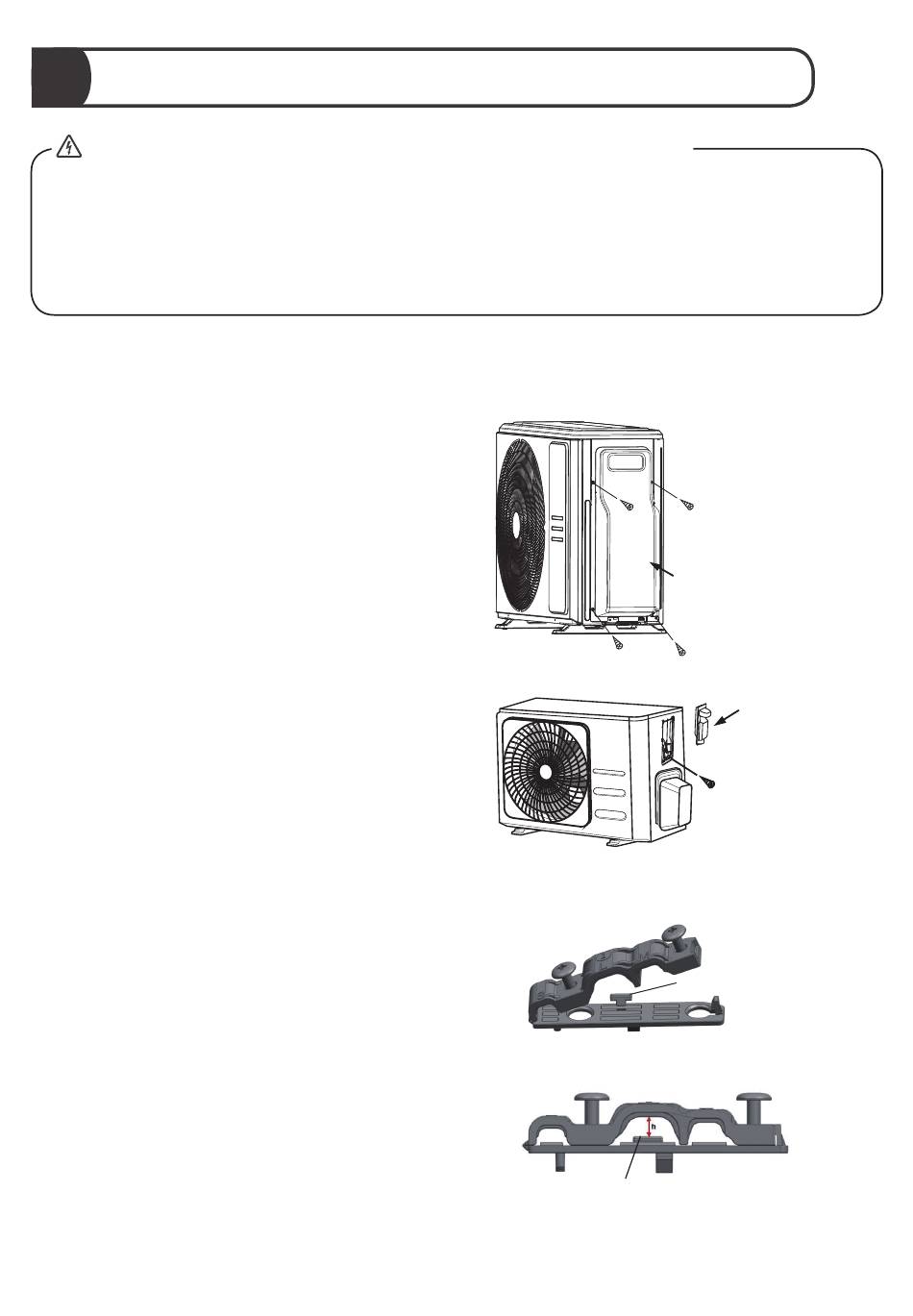

Rimuovere le
quattro viti
Coperchio
Coperchio
Vite
Fibbia
