ATTENZIONE
CONTROLLARE L'ESTREMITÀ DEL TUBO PER VERIFICARE L'ASSENZA DI
CREPE E DI SVASATURE. ASSICURARSI CHE IL TUBO SIA SIGILLATO.

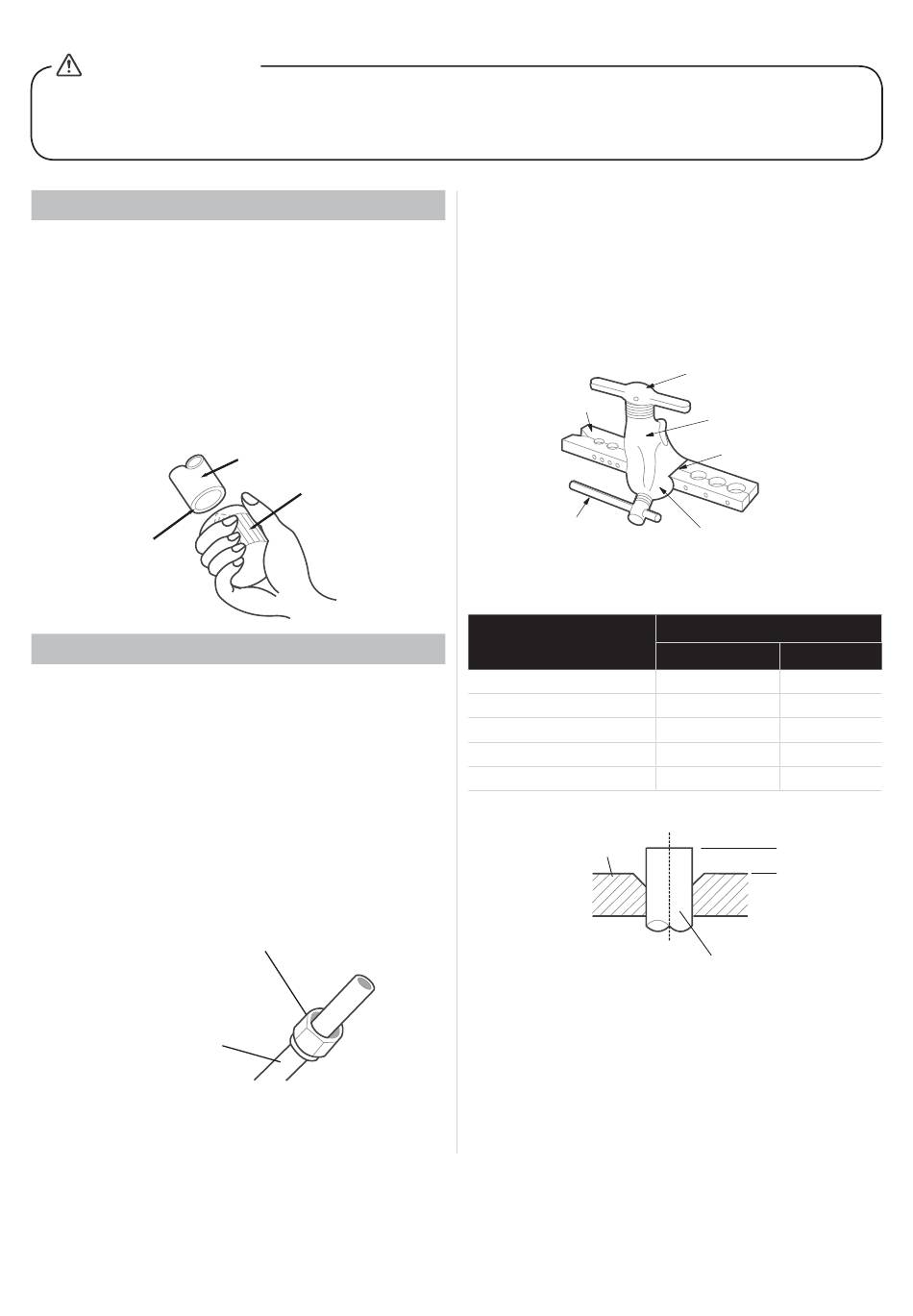

Passaggio 2: Rimuovere le sbavature
Le sbavature possono compromettere la
tenuta ermetica del collegamento dei tubi del
refrigerante. Devono essere completamente
rimosse.
• Tenere il tubo inclinato verso il basso per
evitare che i residui delle sbavature cadano
all'interno del tubo.
• Utilizzando un alesatore o un utensile
sbavatore, rimuovere tutte le sbavature dalla
sezione tagliata del tubo.
Punta verso il
basso
Passaggio 3: Svasatura sulle estremità dei tubi
Una corretta svasatura è essenziale per ottenere
una sigillatura ermetica.
• Dopo aver rimosso le sbavature dal tubo
tagliato, sigillare le estremità con del nastro in
PVC per impedire l'ingresso di corpi estranei
all'interno del tubo.
• Rivestire il tubo con materiale isolante.
• Posizionare i dadi di svasatura su entrambe le
estremità del tubo. Assicurarsi che siano rivolti
nella giusta direzione, poiché non sarà più
possibile inserirli o cambiarne la direzione dopo
la svasatura.
Tubo di rame
Tubo
Alesatore
Dado di svasatura
• Rimuovere il nastro in PVC dalle estremità del
tubo quando si è pronti per eseguire il lavoro di
svasatura.
• Fissare il modulo di svasatura sull'estremità del
tubo. L'estremità del tubo deve estendersi oltre
il bordo della forma di svasatura secondo le
dimensioni indicate nella tabella seguente.
Barra
Impugnatura del
morsetto
ESTENSIONE DEL TUBO OLTRE IL MODULO
Diametro esterno del
tubo (mm)
Ø 6,35 (Ø 1/4")
Ø 9,52 (Ø 3/8")
Ø 12,7 (Ø 1/2")
Ø 16 (Ø 5/8")
Ø 19 (Ø 3/4")
Modulo di
svasatura
• Posizionare l'utensile di svasatura sul modulo.
• Ruotare l'impugnatura dello strumento di
svasatura in senso orario finché il tubo non è
completamente svasato.
• Rimuovere lo strumento di svasatura e il
modulo di svasatura, quindi ispezionare
l'estremità del tubo per individuare eventuali
crepe o svasature.
26
Impugnatura
Forcella
Cono
Segno della
freccia rossa
SVASATO
A (mm)
Min
0,7 (0,0275")
1,3 (0,05")
1,0 (0,04")
1,6 (0,063")
1,0 (0,04")
1,8 (0,07")
2,0 (0,078")
2,2 (0,086")
2,0 (0,078")
2,4 (0,094")
A
Tubo
Max
