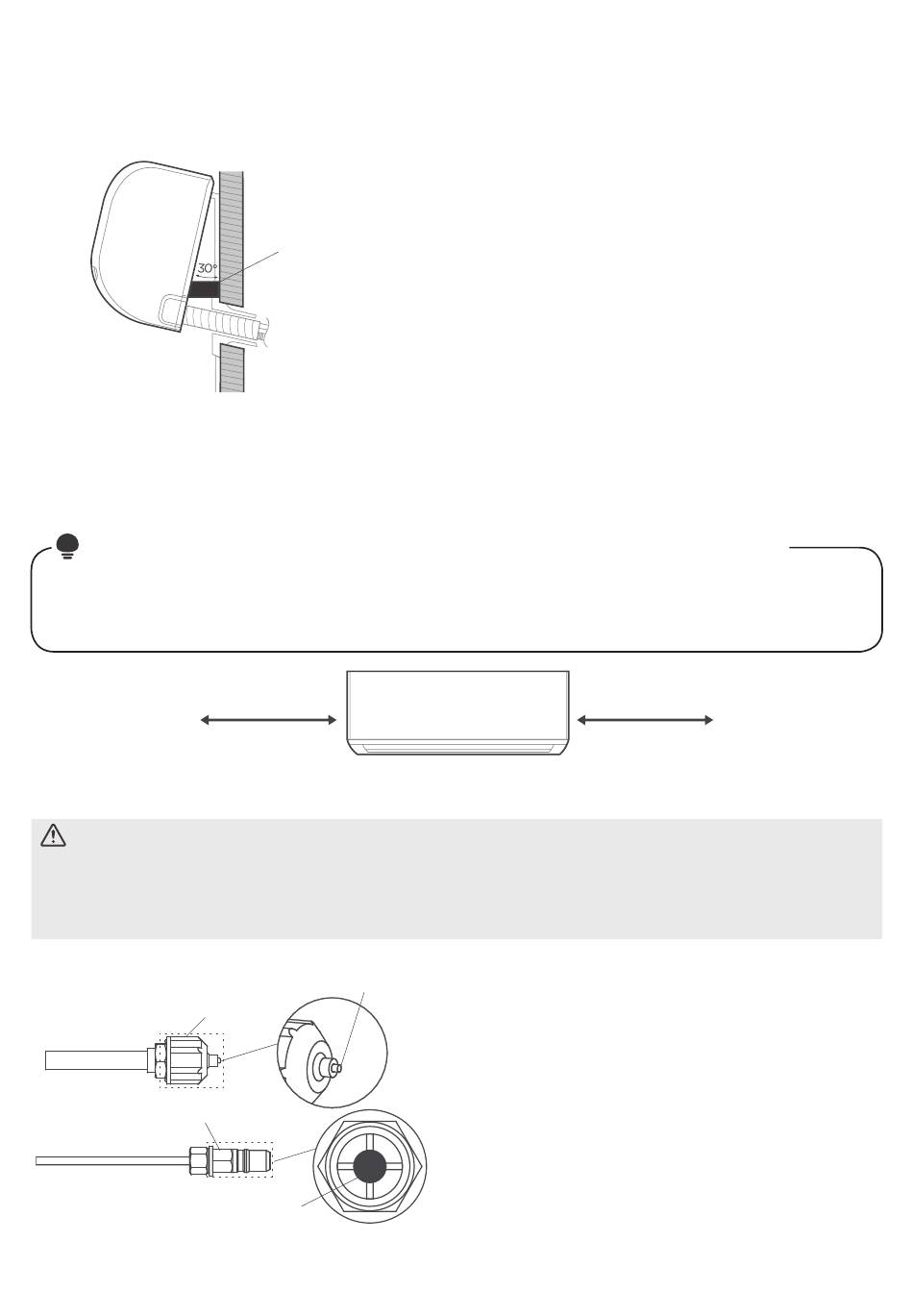

NOTA: LA POSIZIONE DELL'UNITÀ PUÒ ESSERE REGOLATA
Si tenga presente che i ganci sulla piastra di montaggio sono più piccoli dei fori sul retro dell'unità.
Se non si dispone di uno spazio sufficiente per collegare i tubi incassati all'unità interna, l'unità può
essere spostata a sinistra o a destra di circa 30-50 mm (1,18-1,96 pollici), a seconda del modello.
ATTENZIONE
Per le unità che utilizzano i seguenti connettori per tubi, si prega di eseguire
rigorosamente i lavori di collegamento delle tubazioni in conformità con le
istruzioni di seguito riportate.
Connettore A
Connettore B
Parte con sezione a croce
Cuneo
30-50mm
（1-3/16~2in）
Spostamento a sinistra o a destra
Punta rossa
sporgente
Se le tubazioni del refrigerante sono già incassate
nella parete, procedere come segue:
• Agganciare la parte superiore dell'unità interna al gancio
superiore della piastra di montaggio.
• Utilizzare una staffa o un cuneo per sostenere l'unità,
lasciando uno spazio sufficiente per collegare le tubazioni
del refrigerante, il cavo di segnale e il tubo di scarico.
• Collegare il tubo di scarico e le tubazioni del refrigerante
(per le istruzioni, consultare la sezione Collegamento
delle tubazioni del refrigerante del presente manuale).
• Assicurarsi che il punto di collegamento del tubo rimanga
esposto, in modo da poter eseguire la prova di tenuta (fare
riferimento alle sezioni Controlli elettrici e Controlli delle
perdite del presente manuale).
• Una volta eseguita la prova di tenuta, avvolgere il punto
di collegamento con nastro isolante.
• Rimuovere la staffa o il cuneo che sostiene l'unità.
• Esercitando una pressione uniforme, spingere verso il
basso la metà inferiore dell'unità. Continuare a spingere
verso il basso, finché l'unità non si aggancia ai ganci sulla
parte inferiore della piastra di montaggio.
• Prima di eseguire il collegamento delle tubazioni
del refrigerante, indossare sempre guanti da lavoro
e occhiali di protezione e ricordare che i connettori
A e B non possono essere rivolti direttamente
verso le persone.
• Continuare a premere la parte a forma di croce del
connettore B con un utensile per circa 5-10 secondi
fino a quando il punto rosso sporgente del
connettore A si ritrae completamente.
• Rimuovere i connettori A e B, quindi eseguire il
collegamento delle tubazioni del refrigerante tra
l'unità interna e l'unità esterna.
19
30-50mm
（1-3/16~2in）
