Kältemittelrohr und Ablassschlauch
3
installieren
ANMERKUNG
Die Kältemittelleitungen befinden sich in einer Isolierhülle, die an der Rückseite des Geräts
angebracht ist. Sie müssen die Rohrleitungen vorbereiten, bevor Sie sie durch das Loch in der Wand
führen.

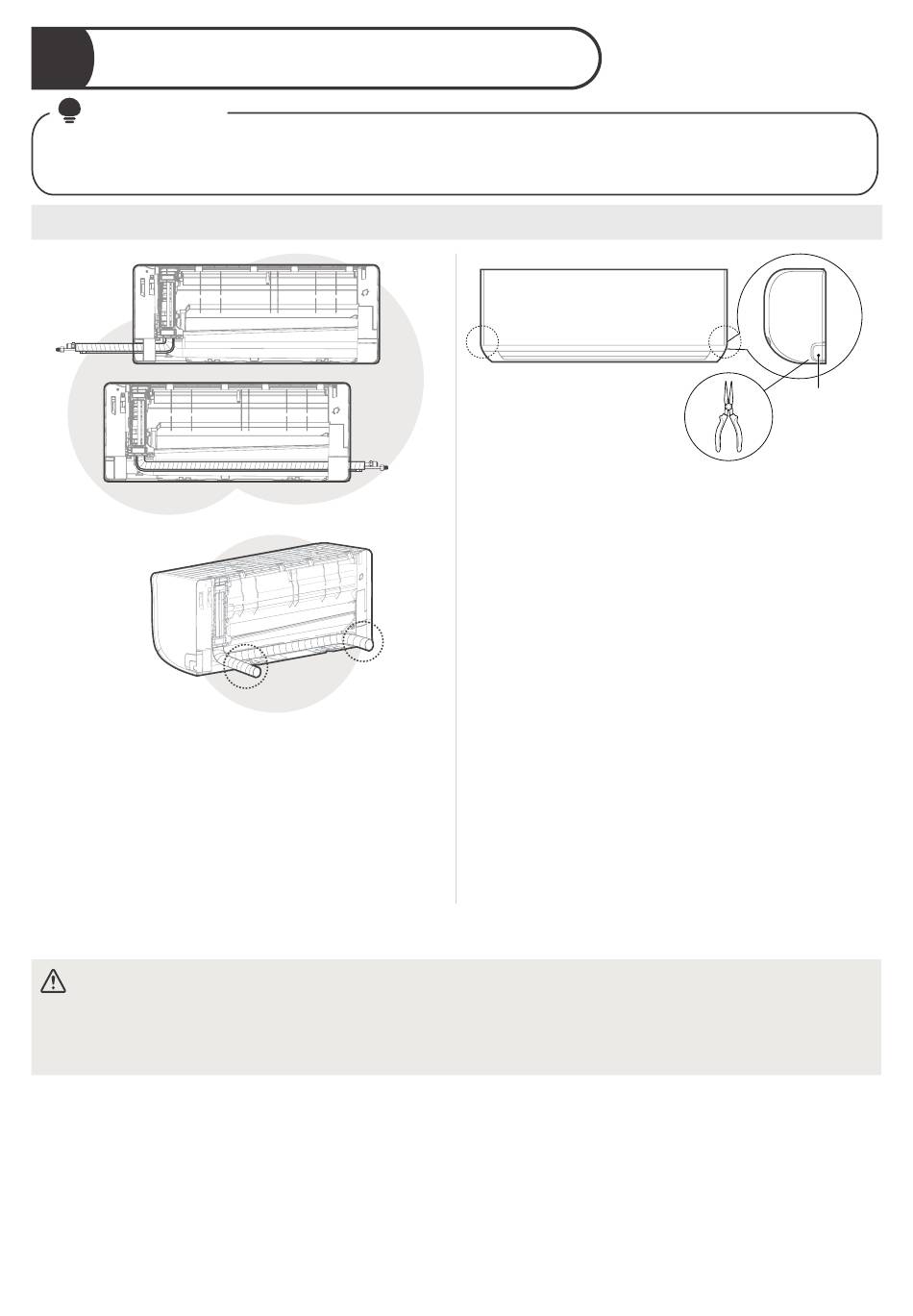

Vorbereitung der Kühlmittelleitung
Linke Seite
Links hinten
Vier wählt den Ausstieg aus der Rohrleitung
Schritt 1:
Wählen Sie anhand der Position des Wandlochs
im Verhältnis zur Montageplatte die Seite
aus, an der die Rohrleitungen aus dem Gerät
austreten werden. Sie haben vier Optionen
für die Austrittsrichtung der Rohrleitungen.
Einzelheiten finden Sie in der Beschreibung des
Rohrleitungswinkels unten.
VORSICHT
Seien Sie äußerst vorsichtig, um die Rohrleitungen nicht zu verbeulen oder zu beschädigen,
während Sie sie vom Gerät wegbiegen. Jede Delle in den Rohrleitungen beeinträchtigt die
Leistung des Geräts.
Rechte
Schritt 2:
Seite
Befindet sich das Wandloch hinter dem Gerät,
lassen Sie die Ausbrechplatte an ihrem Platz.
Befindet sich die Wandöffnung an der Seite des
Innengeräts, entfernen Sie die Kunststoffplatte
auf dieser Seite des Geräts mit einer Spitzzange,
wenn sich die Kunststoffplatte nicht von Hand
entfernen lässt.
Rechts
Schritt 3:
hinten
Verbinden Sie die Kältemittelleitungen des
Innengeräts mit den Verbindungsrohren, die
Innen- und Außengerät miteinander verbinden.
Detaillierte Anweisungen finden Sie im Abschnitt
„Anschluss der Kältemittelleitungen" in diesem
Handbuch.
HINWEIS:
in die Wand eingelassen ist, fahren Sie direkt mit
dem Schritt Abflussschlauch anschließen fort.
13
Knock-out Panel
auf der linken und
rechten Seite
Spitzzange
Wenn die Anschlussleitung bereits
Ausbrechplatte
