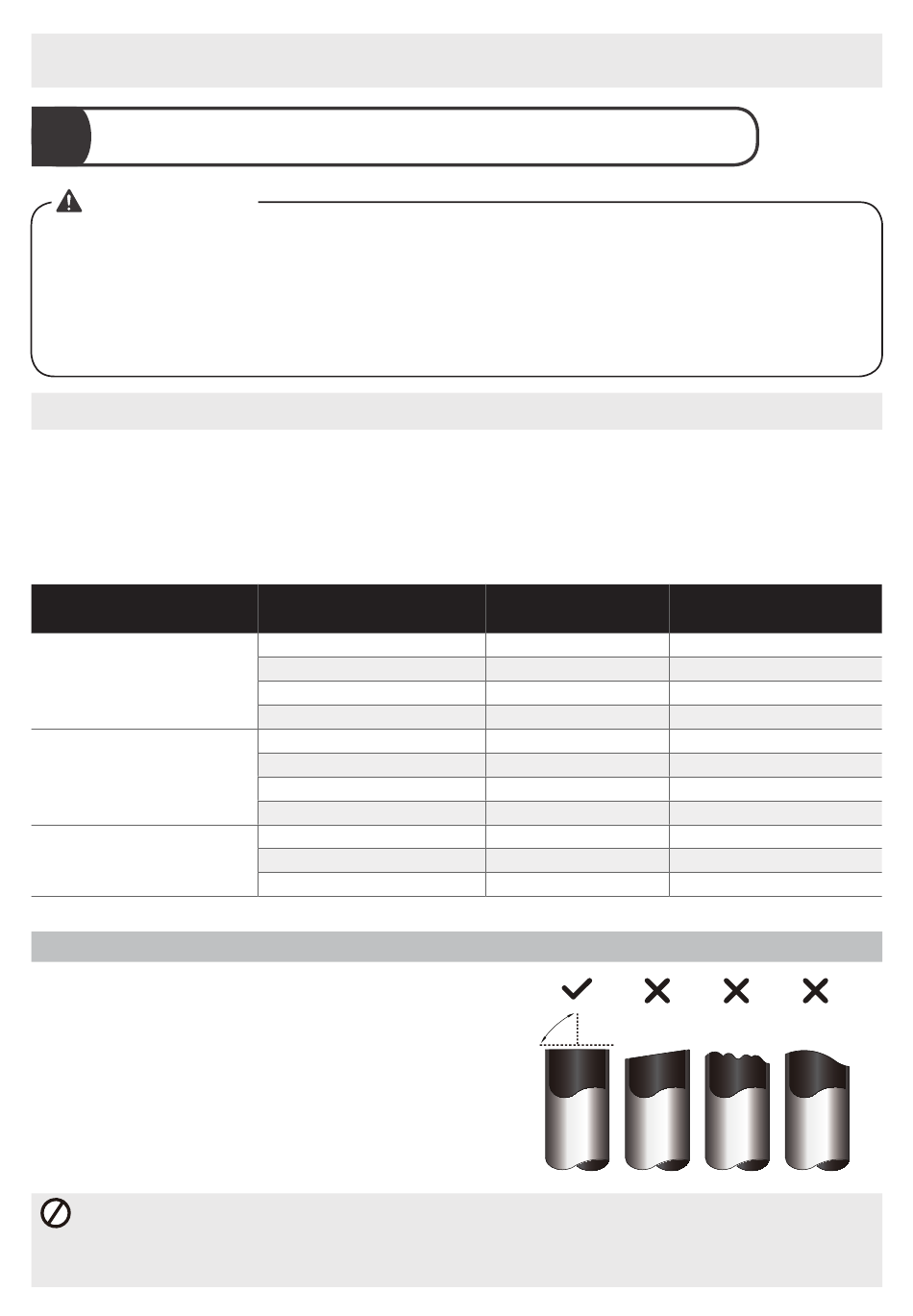

Collegamento dei tubi del refrigerante
1
Precauzioni per il collegamento delle tubazioni:
AVVERTENZA
QUANDO SI COLLEGANO LE TUBAZIONI DEL REFRIGERANTE, FARE
ATTENZIONE A NON FARE ENTRARE NELL'UNITÀ SOSTANZE O GAS DIVERSI
DAL REFRIGERANTE SPECIFICATO. LA PRESENZA DI ALTRI GAS O SOSTANZE
RIDURRÀ LE PRESTAZIONI DELL'UNITÀ E CIÒ POTREBBE GENERARE UNA
PRESSIONE INSOLITAMENTE ELEVATA NEL CICLO DI REFRIGERAZIONE. CIÒ
PUÒ CAUSARE ESPLOSIONI E LESIONI.
Nota sulla lunghezza dei tubi
La lunghezza delle tubazioni del refrigerante influisce sulle prestazioni e sull'efficienza energetica dell'unità.
L'efficienza nominale è testata su unità con un tubo di 5 metri (16,5 piedi). (In Nord America, la lunghezza
standard dei tubi è di 7,5 m (25'). Per i modelli con refrigerante R290, non è possibile aggiungere refrigerante
e la lunghezza massima del tubo del refrigerante non deve superare i 5 metri (16,5 piedi). Per ridurre al
minimo le vibrazioni e il rumore eccessivo, è necessario un percorso di tubi minimo di 3 metri. Istruzioni per il
collegamento - Tubazioni del refrigerante
Lunghezza massima e altezza di caduta delle tubazioni del refrigerante per ogni modello di unità
Modello
Condizionatore con split
inverter R410A, R32
Climatizzatore con split a
velocità fissa R22
Condizionatore con split a
velocità fissa R410A, R32
Istruzioni per il collegamento — Tubi del refrigerante
Passaggio 1: Taglio dei tubi
Quando si preparano i tubi del refrigerante, prestare
particolare attenzione a tagliarli e svasarli correttamente.
Ciò ne garantirà un funzionamento efficiente e ridurrà al
minimo la necessità di manutenzione in futuro.
• Misurare la distanza tra l'unità interna e quella esterna.
• Utilizzando un tagliatubi, tagliare il tubo leggermente
più lungo rispetto alla distanza misurata.
• Assicurarsi che il tubo sia tagliato con un angolazione
perfetta di 90°.
NON DEFORMARE IL TUBO DURANTE IL TAGLIO
Prestare particolare attenzione a non danneggiare, ammaccare o deformare il tubo durante il taglio.
Ciò ridurrà drasticamente l'efficienza di riscaldamento dell'unità.
Capacità (BTU/h)
< 15.000
≥ 15.000 e < 24.000
≥ 24.000 e < 36.000
≥ 36.000 e < 60.000
< 18.000
≥ 18.000 e < 21.000
≥ 21.000 e < 35.000
≥ 35.000 e < 41.000
< 18.000
≥ 18.000 e < 36.000
≥ 36.000 e < 60.000
25
Lunghezza max
(m)
25 (82 piedi)
30 (98,5 piedi)
50 (164 piedi)
65 (213 piedi)
10 (33 piedi)
15 (49 piedi)
20 (66 piedi)
25 (82 piedi)
20 (66 piedi)
25 (82 piedi)
30 (98,5 piedi)
90°
Obliquo Irregolare Curvato
Altezza massima di
caduta (m)
10 (33 piedi)
20 (66 piedi)
25 (82 piedi)
30 (98,5 piedi)
5 (16 piedi)
8 (26 piedi)
10 (33 piedi)
10 (33 piedi)
8 (26 piedi)
10 (33 piedi)
15 (49 piedi)
