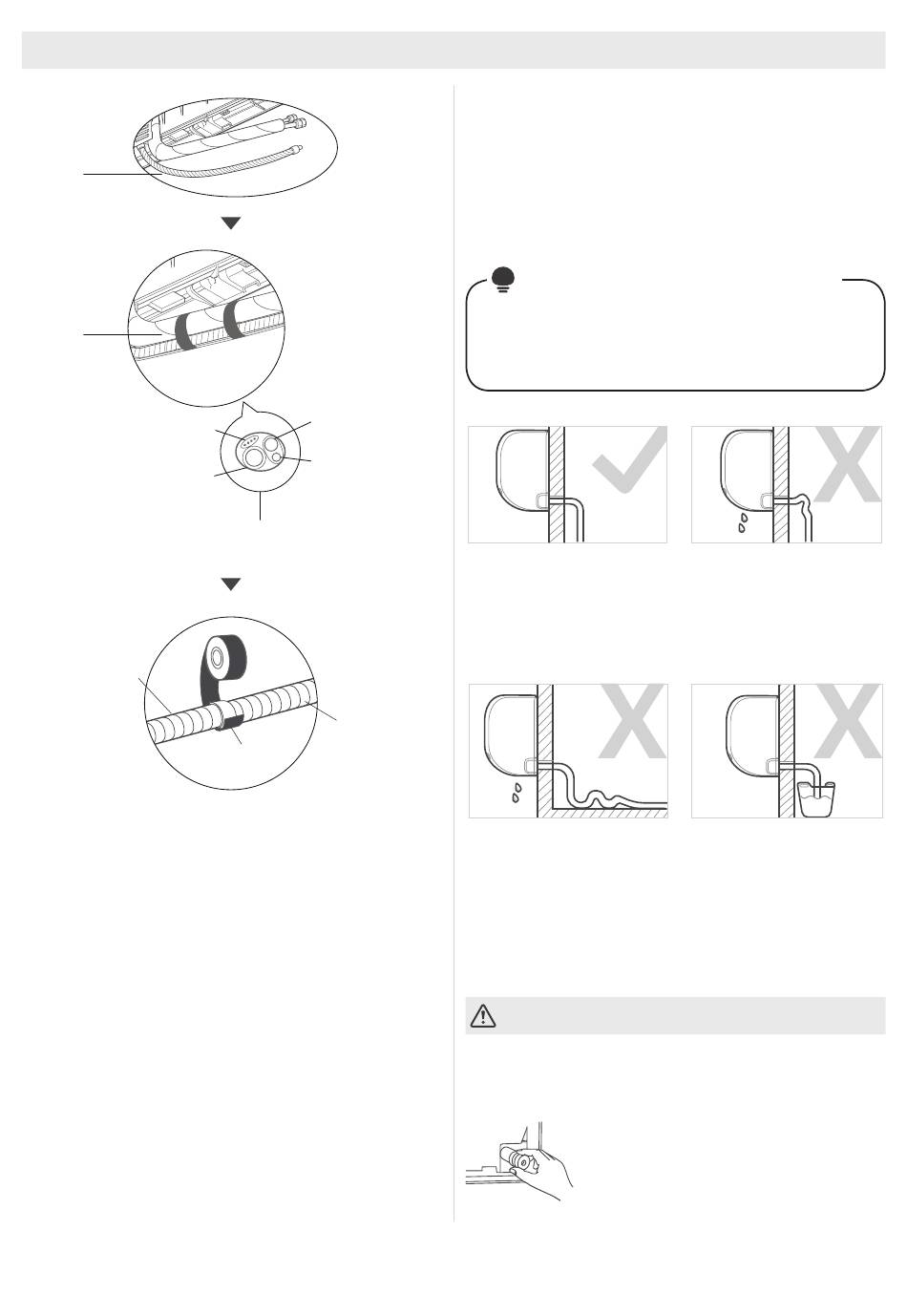

Collegamento del tubo di scarico
Tubo di
scarico
Nastro
in vinile
Cavo di
collegamento
Tubo di
scarico
Assicurarsi che il tubo di scarico sia
posizionato nella parte inferiore
Tubo di
scarico
Nastro in vinile
Passaggio 1:
Il tubo di scarico può essere collegato al lato
destro o sinistro. Per garantire uno scarico
corretto, collegare il tubo di scarico sullo stesso
lato in cui la tubazione del refrigerante esce
dall'unità. Collegare la prolunga del tubo di scarico
(acquistata separatamente) all'estremità del tubo
di scarico.
• Avvolgere saldamente il punto di collegamento
con il nastro in teflon, per garantire una buona
tenuta ed evitare perdite.
Tubazioni
lato gas
Tubazioni
lato liquido
Prolunga del tubo
di scarico
(stretto)
• Per la parte del tubo di scarico che rimarrà
all'interno, avvolgerlo con un isolante per tubi in
schiuma, per evitare la formazione di condensa.
• Rimuovere il filtro dell'aria e versare una piccola
quantità d'acqua nella vaschetta di scarico per
assicurarsi che l'acqua defluisca dall'unità senza
problemi.
NOTA SUL POSIZIONAMENTO
DEL TUBO DI SCARICO
Assicurarsi di disporre il tubo di scarico
come indicato nelle figure seguenti.
CORRETTO
Assicurarsi che il tubo
di scarico non presenti
pieghe o ammaccature
per garantire uno scarico
corretto.
NON CORRETTO
Eventuali pieghe del tubo
di scarico creano delle
trappole per l'acqua.
ATTENZIONE
CHIUDERE IL FORO DI SCARICO
QUANDO È INUTILIZZATO
Per evitare perdite
indesiderate, è necessario
chiudere il foro di scarico
inutilizzato con il tappo di
gomma fornito in dotazione.
14
NON CORRETTO
Eventuali pieghe del tubo
di scarico creano delle
trappole per l'acqua.
NON CORRETTO
Non collocare l'estremità
del tubo di scarico in
acqua o in contenitori
che raccolgono acqua.
Ciò impedisce lo scarico
corretto.
