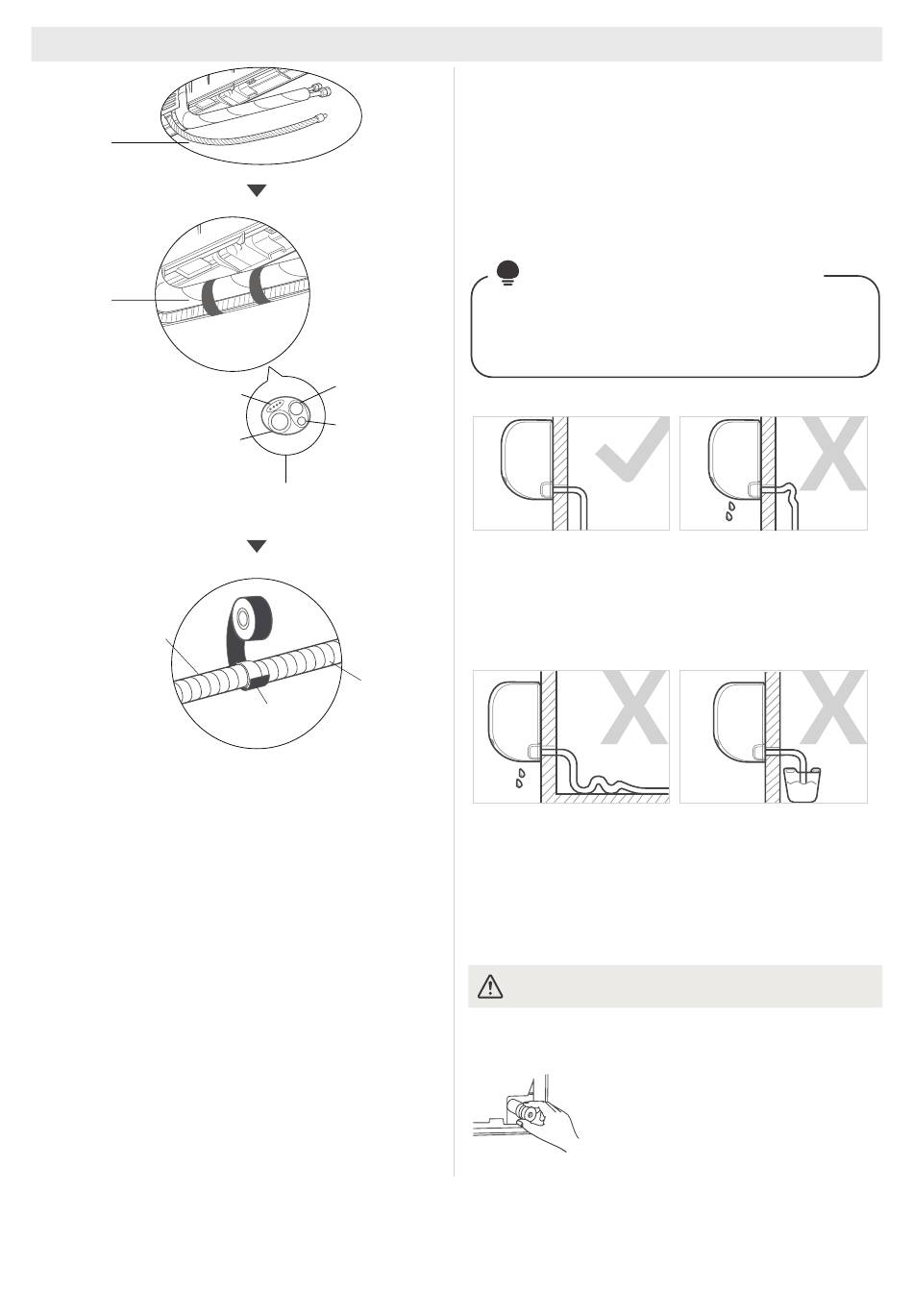

Verbindung des Ablaufschlauches
Ablassschlauch
Vinylband
Verbindungskabel
Ablassschlauch
Ablaufrohr
Schritt 1:
Der Abflussschlauch kann auf der linken oder
rechten Seite angebracht werden. Um eine
ordnungsgemäße Entwässerung zu gewährleisten,
befestigen Sie den Ablaufschlauch auf der Seite, auf
der die Kältemittelleitungen das Gerät verlassen.
Befestigen Sie die Abflussschlauchverlängerung
(separat erhältlich) am Ende des Abflussschlauchs.
•
Umwickeln Sie die Anschlussstelle fest mit
Teflonband, um eine gute Abdichtung zu
gewährleisten und Leckagen zu vermeiden.
Gasseitige
Verrohrung
Flüssigkeitsseitige
Verrohrung
Vergewissern Sie sich,
dass der Abflussschlauch
unten liegt.
Verlängerung
Vinylband
Abflussrohrs
(schmal)
•
Umwickeln Sie den Teil des Abflussschlauchs,
der im Haus verbleibt, mit einer Rohrisolierung
aus Schaumstoff, um Kondensation zu
vermeiden.
•
Entfernen Sie den Luftfilter und gießen Sie eine
kleine Menge Wasser in die Auffangwanne, um
sicherzustellen, dass das Wasser reibungslos
aus dem Gerät abfließen kann.
HINWEIS ZUR PLATZIERUNG
DES ABLAUFSCHLAUCHES
Vergewissern Sie sich, dass Sie den
Abflussschlauch gemäß den folgenden
Abbildungen anordnen.
KORREKT
Stellen Sie sicher, dass
keine Knicke oder Dellen in
dem Ablaufschlauch sind,
um die ordnungsgemäße
Entwässerung zu
gewährleisten.
des
FALSCH
Knicke im Ablaufschlauch
erzeugen Wasserfallen.
VORSICHT
DAS UNBENUTZTE ABFLUSSLOCH MUSS
VERSCHLOSSEN WERDEN
14
FALSCH
Knicke im Ablaufschlauch
erzeugen Wasserfallen.
FALSCH
Legen Sie das Ende
des Ablaufschlauchs
nicht in Wasser oder
in Behälter, die Wasser
sammeln. Dies verhindert
eine ordnungsgemäße
Entwässerung.
Um zu verhindern, unerwünschte
Lecks müssen Sie das nicht
verwendeten Abflusslochmit dem
Gummistopfen versehen.
