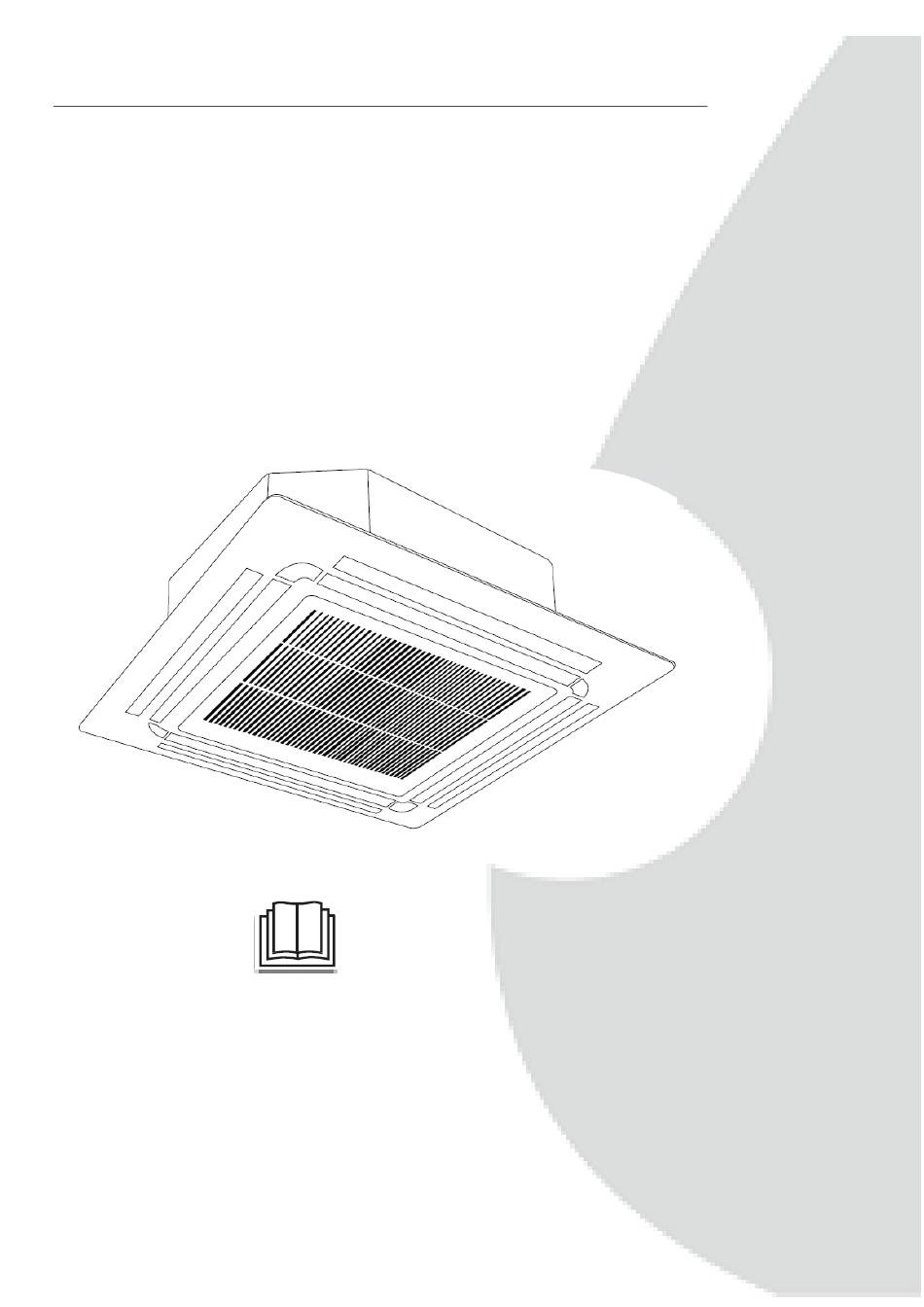

VIER-WEGE-KASSETTENTYP-KLIMAANLAGE
Benutzer- &
Installationshandbuch
WICHTIGER HINWEIS:
Lesen Sie dieses Handbuch sorgfä ltig durch, bevor Sie Ihre
neue Klimaanlage installieren oder in Betrieb nehmen.
Bewahren Sie dieses Handbuch zum spä teren Nachschlagen
auf.
Bitte ü berprü fen Sie die entsprechenden Modelle, technische
Daten, F-GAS (falls vorhanden) und Herstellerinformationen
aus der „Bedienungsanleitung - Produktdatenblatt" in der
Verpackung der Auß enbereichseinheit.
(Ausschließ lich Produkte der Europä ischen Union)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Midea MCD1-36FNXD0
Inhaltszusammenfassung für Midea MCD1-36FNXD0
- Seite 1 VIER-WEGE-KASSETTENTYP-KLIMAANLAGE Benutzer- & Installationshandbuch WICHTIGER HINWEIS: Lesen Sie dieses Handbuch sorgfä ltig durch, bevor Sie Ihre neue Klimaanlage installieren oder in Betrieb nehmen. Bewahren Sie dieses Handbuch zum spä teren Nachschlagen auf. Bitte ü berprü fen Sie die entsprechenden Modelle, technische Daten, F-GAS (falls vorhanden) und Herstellerinformationen aus der „Bedienungsanleitung - Produktdatenblatt“...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorkehrungen ............................. Benutzerhandbuch Gerä tespezifikationen und Merkmale ........................Anzeige der Innenbereichseinheit ............................08 Betriebstemperatur .................................. 10 Weitere Merkmale ................................... 11 Pflege und Wartung ............................... Fehlerbehebung ................................ - Seite 3 Installationshandbuch Zubehö r ..................................... Zusammenfassung der Installation ........................... Gerä teteile ..................................Installation der Innenbereichseinheit ........................Installationsstelle auswä hlen ..............................21 Hä ngende Innenbereichseinheit .............................23 Wandbohrloch fü r Anschlussrohrleitungen erstellen ......................25 Ablaufschlauch anschließ en ..............................26 Installation der Auß enbereichseinheit ........................Installationsstelle auswä hlen ..............................28 Abflussverbindung installieren ..............................29 Die Auß...
-
Seite 4: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Die Sicherheitshinweise vor Inbetriebnahme und Installation durchlesen Eine unsachgemä ß e Installation aufgrund der Nichtbeachtung der Anweisungen kann zu schweren Schä den oder Verletzungen fü hren. Der Schweregrad mö glicher Schä den oder Verletzungen wird entweder als WARNUNG oder VORSICHT eingestuft. WARNUNG VORSICHT Dieses... -
Seite 5: Reinigungs- Und Wartungshinweise
REINIGUNGS- UND WARTUNGSHINWEISE • Schalten Sie das Gerä t vor der Reinigung aus und trennen Sie es vom Stromnetz. Andernfalls kann ein Stromschlag auftreten. • Reinigen Sie die Klimaanlage nicht mit ü bermä ß igen Wassermengen. • Reinigen Sie die Klimaanlage nicht mit brennbaren Reinigungsmitteln. Brennbare Reinigungsmittel kö nnen Brä nde oder Verformungen verursachen. - Seite 6 HINWEISE ZUR PRODUKTINSTALLATION Die Installation muss von einem autorisierten Hä ndler oder Fachmann durchgefü hrt werden. Eine fehlerhafte Installation kann Wasseraustritt, Stromschlag oder Brä nde verursachen. Die Installation muss gemä ß den Installationsanweisungen durchgefü hrt werden. Eine unsachgemä ß e Installation kann zu Wasseraustritt, Stromschlag oder Brä...
-
Seite 7: Warnung Zur Verwendung Des Kü Hlgass R32/R290
WARNUNG zur Verwendung des Kü hlgass R32/R290 • Wenn brennbares Kü hlgas verwendet wird, ist das Gerä t in einem gut belü fteten Bereich zu lagern, in dem die Raumgrö ß e der fü r den Betrieb spezifischen Raumflä che entspricht. Fü... -
Seite 8: Gerä Tespezifikationen Und Merkmale
Gerä tespezifikationen und Merkmale Anzeige der Innenbereichseinheit HINWEIS: Verschiedene Modelle haben unterschiedliche Anzeigefelder. Nicht alle der unten beschriebenen Hinweise sind fü r die von Ihnen erworbene Klimaanlage verfü gbar. Bitte ü berprü fen Sie das Innenanzeigefeld des von Ihnen erworbenen Gerä ts. Die Abbildungen in diesem Handbuch dienen der Erlä... - Seite 9 Anzeigefeld LED-Anz Infrarot-E Manuelle eige mpfä nger Taste Lamelle Luftauslass Lufteinlass Betriebskennzei Timer-An Alarmanzeige chen zeige PRE-DEF (Vorheizen/Abtauen)-A nzeige Anzeigefeld Anzeige der elektrischen Heizung (bestimmte Alarmanzeige Modelle) Wenn die Kabellose LED-Anzeige Steuerungsfunktion aktiviert ist (bestimmte Modelle) PRE-DEF- Anzeige Timer-Anzeige (Vorheizen/Abtauen) Lamelle Betriebskennzei Luftauslass...
-
Seite 10: Betriebstemperatur
Betriebstemperatur Wenn Ihre Klimaanlage auß erhalb folgenden Temperaturbereiche verwendet wird, kö nnen bestimmte Sicherheitsschutzfunktionen aktiviert werden und zur Deaktivierung des Gerä ts fü hren. Wechselrichter Split-Typ TROCKEN-Mo FÜR KÜHL-Modus HEIZ-Modus AUSSENBEREICHSGERÄTE MIT ELEKTRISCHER 16° C - 32° C 0° C - 30° C 10°... -
Seite 11: Weitere Merkmale
Weitere Merkmale Standard-Einstellung Lamellenwinkel-Speicherfunktion (bestimmte Modelle) Wenn die Klimaanlage nach einem Stromausfall wieder anlä uft, Bestimmte Modelle sind einer wird Werkseinstellungen zurü ckgesetzt Lamellenwinkel-Speicherfunktion ausgestattet. Wenn das Gerä t (AUTO-Modus, AUTO-Ventilator, 24° C (76° F)). Dies kann zu nach einem Stromausfall wieder anlä uft, kehrt der Winkel der Fehlfunktionen der Fernbedienung und dem Bedienfeld des horizontalen Lamellen automatisch in die vorherige Position Gerä... -
Seite 12: Pflege Und Wartung
Pflege und Wartung Die Reinigung Ihrer Innenbereichseinheit Wenn Wasser verwendet Verwendung eines wird, sollte die Einlassseite Staubsaugers sollte VOR DER REINIGUNG ODER nach unten Einlassseite WARTUNG Wasserstrom hinweg zeigen. Staubsauger zugewandt sein. SCHALTEN SIE VOR DEN REINIGUNGS- ODER WARTUNGSARBEITEN STETS IHRE KLIMAANLAGE AUS UND TRENNEN SIE DIE STROMVERSORGUNG. -
Seite 13: Wartung - Lange Perioden Der Nichtbenutzung
Wartung - Lange Perioden der Nichtbenutzung Wenn Sie Ihre Klimaanlage ü ber einen lä ngeren Zeitraum nicht benutzen mö chten, verfahren Sie wie folgt: Schalten Sie die VENTILATOR-Funktion Reinigen Sie alle Filter ein, bis das Gerä t vollstä ndig getrocknet ist Schalten Sie das Gerä... -
Seite 14: Fehlerbehebung
Fehlerbehebung SICHERHEITSVORKEHRUNGEN Wenn eine der folgenden Bedingungen eintritt, schalten Sie Ihr Gerä t sofort aus! • Das Netzkabel ist beschä digt oder auß ergewö hnlich warm • Sie verspü ren einen Brandgeruch • Das Gerä t gibt laute oder anormale Gerä usche ab •... - Seite 15 Version Mö gliche Ursachen Auß enbereichseinheit Das Gerä t erzeugt je nach seiner aktuellen Betriebsart unterschiedliche Gerä usche. erzeugt Gerä usche Der Staub wird Das Gerä t kann bei lä ngerer Nichtbenutzung Staub ansammeln, der beim Einschalten des Gerä ts entweder von der Innen- oder ausgestoß...
- Seite 16 Problem Mö gliche Ursachen Lö sung Stromausfall Warten, bis die Stromversorgung wiederhergestellt ist Die Stromversorgung ist Schalten Sie die Stromversorgung ein ausgeschaltet Die Sicherung ist durchgebrannt Ersetzen Sie die Sicherung Das Gerä t funktioniert nicht Die Batterien der Fernbedienung Batterien austauschen sind leer Der 3-Minuten-Schutz des Gerä...
-
Seite 17: Zubehö R
Zubehö r Die Klimaanlage wird mit dem folgendem Zubehö r geliefert. Verwenden Sie alle Installationsteile und Zubehö rteile fü r die Installation der Klimaanlage. Eine unsachgemä ß e Installation kann zu Wasseraustritt, Stromschlag und Brä nden fü hren oder den Ausfall des Gerä... -
Seite 18: Zusammenfassung Der Installation
Zusammenfassung der Installation Installieren Sie die Innenbereichseinheit Installieren des Abflussrohrs Installieren Sie die Auß enbereichseinheit Entleeren Sie das Kü hlsystem Verbinden Sie die Kabel Verbinden Sie die Kü hlgasleitungen Installieren Sie die Frontplatte Ausfü hren eines Testlaufs Seite 18... -
Seite 19: Einheitsteile
Einheitsteile HINWEIS: Die Installation muss in Übereinstimmung mit den Anforderungen der lokalen und inlä ndischen Normen durchgefü hrt werden. Die Installation kann in verschiedenen Gebieten leicht unterschiedlich sein. Luftauslass Lufteinlass Frontgitter AnzeigeAbdeckung Fernsteuerung Abflussrohr Verbindungsrohr Lufteinlass Luftauslass Seite 19... -
Seite 20: Anmerkung Zu Abbildungen
Luftauslass Lufteinlass Frontgitter AnzeigeAbdeckung Fernsteuerung Abflussrohr Verbindungsrohr Lufteinlass Luftauslass ANMERKUNG ZU ABBILDUNGEN Die Abbildungen in diesem Handbuch dienen der Erlä uterung. Die tatsä chliche Form Ihrer Innenbereichseinheit kann leicht abweichen. Die tatsä chliche Form ist maß gebend. Seite 20... -
Seite 21: Installation Der Innenbereichseinheit
Installation der Innenbereichseinheit Installationsanweisungen - Innenbereichseinheit HINWEIS: Die Abdeckungsinstallation sollte nach Abschluss der Verrohrung und Verkabelung durchgefü hrt werden. Schritt 1: Installationsort auswä hlen Installieren Sie das Gerä t NICHT an den folgenden Orten: Bevor Sie die Innenbereichseinheit installieren, mü ssen Sie Gebiete mit Ölbohrungen oder Fracking einen geeigneten Standort wä... - Seite 22 Abstand von der Decke relativ zur Hö he der Innenbereichseinheit Modell Lä nge von A (mm/Zoll) Lä nge von H (mm/Zoll) Lä nge von B (mm/Zoll) 18-24 205/8 > 235/9,3 245/9,6 > 275/10,8 205/8 > 235/9,3 880/34,5 Super-Schlanke Modelle 30-48 245/9,6 >...
-
Seite 23: Hä Ngende Innenbereichseinheit
Schritt 2: Hä ngende Innenbereichseinheit Schneiden Sie mit der beiliegenden Papierschablone ein rechteckiges Loch in die Decke, so dass auf allen Seiten mindestens 1 m (39") verbleibt. Die Grö ß e des Schnittlochs sollte 4 cm (1,6") grö ß er als die Gehä usegrö ß e sein. Markieren Sie unbedingt die Bereiche, in denen Deckenhakenlö... - Seite 24 Montieren Sie die Innenbereichseinheit. Sie benö tigen zwei Personen, um sie anzuheben und zu sichern. Schlauchseite entleeren Kü hlgasleitungsseite Aufhä ngebolzen in die Aufhä ngelö cher des Gerä ts einfü hren. Befestigen Sie sie mit den mitgelieferten Unterlegscheiben und Muttern. 770mm / 30,3"...
-
Seite 25: Wandbohrloch Fü R Anschlussrohrleitungen Erstellen
HINWEIS FÜR NEUE HINWEIS: Der Boden des Gerä ts sollte 10-25 mm (0,4-0,98") HAUSINSTALLATIONEN hö her als die Deckenplatte sein. Im Allgemeinen sollte L (in der Bei der Installation des Gerä ts in einer neuen Wohnung folgenden Abbildung angegeben) die Hä lfte der Lä nge des kö... -
Seite 26: Ablaufschlauch Anschließ En
Installation eines Innenabflussrohrs VORSICHT Installieren Sie das Abflussrohr wie in der folgenden Abbildung dargestellt. Achten Sie beim Bohren des Wandlochs darauf, Kabel, Klempnerarbeiten und andere empfindliche Gegenstä nde zu Abflussschlauch vermeiden. Wand Innenbereich Auß enbereich Metallklammer Anschluss fü r Isolierung Abflussrohr Abwä... - Seite 27 HINWEIS INSTALLATION ABFLUSSROHREN • Wenn Sie ein verlä ngertes Abflussrohr verwenden, ziehen Sie die Innenverbindung mit einem zusä tzlichen Schutzrohr fest, damit sie sich nicht lö sen kann. • Das Abflussrohr sollte mit einem Gefä lle von mindestens 1/100 nach unten geneigt sein, um zu verhindern, dass Wasser...
-
Seite 28: Installation Der Auß Enbereichseinheit
Installation der Auß enbereichseinheit Installieren Sie das Gerä t unter Beachtung der ö rtlichen Installieren Sie das Gerä t NICHT an den folgenden Orten: Vorschriften und Bestimmungen, wobei zwischen In der Nä he eines Hindernisses, das Luftein- und -Auslä sse verschiedenen Regionen leichte Unterschiede bestehen kö... -
Seite 29: Abflussverbindung Installieren
Schritt 2: Installieren Sie eine Abflussverbindung (nur Schritt 3: Die Auß enbereichseinheit befestigen Wä rmepumpeneinheit) Die Auß enbereichseinheit kann am Boden oder mit einer Bevor Sie die Auß enbereichseinheit verschrauben, mü ssen Sie Schraube (M10) an einer Wandhalterung verankert werden. die Abflussverbindung an der Unterseite des Gerä... - Seite 30 (Einheit: mm/Zoll) Reihenanlagen-Serien Abmessungen der Montage-Abmessungen Die Beziehungen zwischen H, A und L sind wie folgt. Auß enbereichseinheit B X H X Abstand A Abstand B L≤1/2H 25 cm / 9,8" oder mehr 760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4) L≤H 810x558x310 (31,9x22x12,2) 549 (21,6) 325 (12,8)
-
Seite 31: Kü Hlgas-Rohrleitungsanschluss
Kü hlgas-Rohrleitungsanschluss Lassen Sie beim Anschluss von Kü hlgasleitungen keine anderen Stoffe oder Gase als das spezifizierte Kü hlgas in das Gerä t eindringen. Das Vorhandensein anderer Gase oder Substanzen senkt die Leistung des Gerä ts und kann zu einem anormal hohen Druck im Kä... -
Seite 32: Anschlussanweisungen -Kü Hlgas-Rohrleitungen
Anschlussvorschriften -Kü hlgas-Rohrleitungen Schritt 2: Grate entfernen. Grate kö nnen luftdichte Abdichtung VORSICHT Kü hlgasleitungsverbindung beeinträ chtigen. mü ssen vollstä ndig entfernt werden. Die Abzweigleitung muss horizontal verlegt werden. Halten Sie das Rohr in einem nach unten gerichteten Ein Winkel von mehr als 10° kann zu Fehlfunktionen Winkel, um zu verhindern, dass Grate in das Rohr fallen. -
Seite 33: Rohre Verbinden
Setzen Sie das Bö rdelwerkzeug auf die Form. Ziehen Sie die Mutter mit einem Drehmomentschlü ssel Drehen Griff Bö rdelwerkzeugs gemä ß den Drehmomentwerten in der obigen Tabelle an, Uhrzeigersinn, bis das Rohr vollstä ndig gebö rdelt ist. wä hrend Sie die Mutter befestigen. Bö... -
Seite 34: Installation Der Drosselklappe (Bestimmte Modelle)
Fä deln Sie diese Rohrleitung durch die Wand und schließ en Vorsichtsmaß nahmen Sie sie an die Auß enbereichseinheit an. Um die Drossel-Leistung zu gewä hrleisten, montieren Sie Isolieren Sie alle Rohrleitungen, einschließ lich der Ventile die Drosselklappe bitte so waagerecht wie mö glich. der Auß... -
Seite 35: Verkabelung
Verkabelung 13. Achten Sie darauf, dass Sie Ihre elektrische Verkabelung LESEN SIE DIESE VORSCHRIFTEN, nicht mit Ihrer Signalverkabelung kreuzen. Dies kann zu BEVOR SIE ELEKTRISCHE ARBEITEN Verzerrungen und Stö rungen fü hren. DURCHFÜHREN 14. Das Gerä t muss Hauptstromanschluss Die gesamte Verkabelung muss den ö rtlichen und angeschlossen werden. -
Seite 36: Verkabelung Der Auß Enbereichseinheit
Verkabelung der Auß enbereichseinheit Luftschalter Spannungskabel der Innenbereichseinheit (separat erhä ltlich) WARNUNG Schalten Sie die Hauptstromversorgung des Systems ab, bevor Sie elektrische oder Kabelarbeiten durchfü hren. Innenbereichs Auß enbereichei Bereiten Sie das Kabel fü r den Anschluss vor einheit nheit Sie mü... -
Seite 37: Verkabelung Der Innenbereichseinheiten
Entfernen elektrische Abdeckung Super-Schlanke Modelle Auß enbereichseinheit. Wenn die Auß enbereichseinheit nicht abgedeckt ist, nehmen Sie die Schrauben vom Kontrollkä stchen Wartungsbrett ab und entfernen Sie das Schutzbrett. Kabelauslass Abdeckung Kontrollkä stchen Schraube Anschlussschema Kabelanschlussschema Schließ en Sie die U-Stecker an die Klemmen an. Stimmen Sie die Farben/Etiketten der Kabel mit den Beschriftungen Magnetring (falls mitgeliefert und mit dem Zubehö... - Seite 38 VORSICHT Beim Anschließ en der Kabel halten Sie sich bitte strikt an den Schaltplan. Der Kü hlgaskreislauf kann sehr heiß werden. Halten Sie das Verbindungskabel vom Kupferrohr fern. Klemmen Sie das Kabel mit der Kabelklemme fest. Das Kabel darf nicht lose sein oder an den U-Steckern ziehen. Bringen Sie die Abdeckung des Schaltkastens wieder an.
- Seite 39 Unabhä ngige Stromversorgungsspezifikationen ≤18K MODELL (Btu/h) 19K~24K 25K~36K 37K~48K 49K~60K PHASEN 1 -Phasen 1 -Phasen 1 -Phasen 1 -Phasen 1 -Phasen SPANNUNG (Innenbereich) VOLT 208-240V 208-240V 208-240V 208-240V 208-240V SCHUTZSCHALTER/ 15/10 15/10 15/10 15/10 15/10 SICHERUNG(A) PHASEN 1 -Phasen 1 -Phasen 1 -Phasen 1 -Phasen 1 -Phasen...
-
Seite 40: Entlü Ftung
Entlü ftung Vorbereitungen und Vorsichtsmaß nahmen Schließ en Niederdruckseite Luft und Fremdkö rper im Kü hlgaskreislauf kö nnen anormale Verteilermanometers und schalten Sie die Vakuumpumpe Druckanstiege verursachen, die die Klimaanlage beschä digen, aus. seine Leistung verringern und Verletzungen verursachen Warten Sie 5 Minuten und prü fen Sie dann, ob sich der kö... -
Seite 41: Hinweis Zum Hinzufü Gen Von Kü Hlgas
Hinweis zum Hinzufü gen von Kü hlgas Einige Systeme erfordern je nach Rohrlä nge eine zusä tzliche Aufladung. Die Standardrohrlä nge variiert gemä ss den ö rtlichen Vorschriften. In Nordamerika zum Beispiel beträ gt die Standardrohrlä nge 7,5 m (25'). In anderen Gebieten beträ... -
Seite 42: Installation Der Schaltabdeckung
Installation der SchaltAbdeckung HINWEIS: Ziehen Sie die Schrauben fest, bis die Dicke des VORSICHT Schwamms zwischen dem Hauptgehä use und der Abdeckung auf 4-6 mm (0,2-0,3") reduziert ist. Die Kante der Abdeckung Legen Sie die Abdeckung NICHT mit der Vorderseite nach sollte gut an der Decke anliegen. - Seite 43 Entfernen Sie Schaumstoffanschlä ge aus dem Inneren des Kompakte Modelle Lü fters. Schritt 1: Entfernen Sie die vordere Abdeckung. Befestigen Sie die Seite des Frontgitters an die Abdeckung. Drü cken Sie beide Laschen gleichzeitig zur Mitte hin, um Schließ en Sie das Anzeigenfeldkabel an das entsprechende den Haken am Gitter zu entriegeln.
- Seite 44 Schritt 3: Montieren Sie das Ansauggitter. Stellen Sie sicher, dass die Schnallen an der Rü ckseite des Schritt 1: Entfernen Sie die vordere Abdeckung. Gitters richtig in der Nut des Abdeckungss sitzen. Drü cken Sie beide Laschen gleichzeitig zur Mitte hin, um den Haken am Gitter zu entriegeln.
- Seite 45 Schritt 3: Montieren Sie die Abdeckung HINWEIS: Wenn die Hö he der Innenbereichseinheit angepasst werden muss, kö nnen Sie dies durch die Öffnungen Richten Sie die Frontplatte am Hauptgehä use aus und an den vier Ecken der Abdeckung vornehmen. Stellen Sie berü...
- Seite 46 Hä ngen Sie das Ansauggitter an die Abdeckung und verbinden Sie dann die Leitungsanschlü sse des Lamellenmotors und des Steuerkastens an der Abdeckung mit den entsprechenden Anschlü ssen des Hauptgehä uses. Riegel Installieren des Abdeckseils Abdeckungshaken Neu in das Stilgitter installiert. Bringen Sie die Installationsabdeckung wieder an.
-
Seite 47: Testlauf
Testlauf Vor dem Testlauf Prü fen Sie, ob das Entwä sserungssystem ungehindert Nach der vollstä ndigen Installation des gesamten Systems muss und reibungslos funktioniert. ein Testlauf durchgefü hrt werden. Bestä tigen Sie die folgenden Stellen Sie sicher, dass wä hrend des Betriebs keine Punkte, bevor Sie den Test durchfü... - Seite 48 Das Design und die Spezifikationen kö nnen ohne vorherige Ankü ndigung zwecks Produktverbesserung geä ndert werden. Wenden Sie sich fü r Einzelheiten an die Verkaufsagentur oder den Hersteller. Alle Aktualisierungen des Handbuchs werden auf die Service-Website hochgeladen, bitte prü fen Sie, ob die neueste Version vorliegt.
