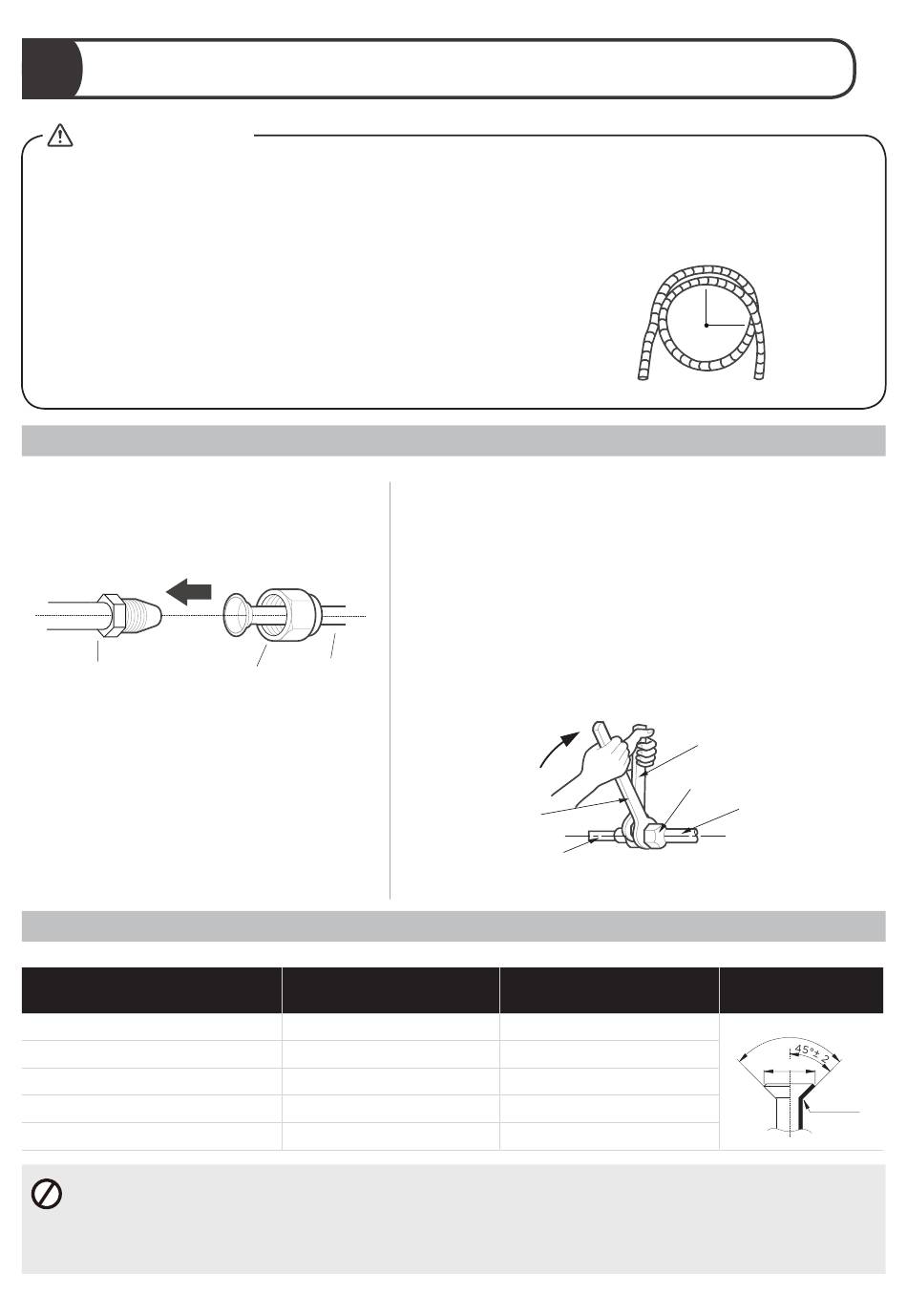

Fare riferimento ai requisiti di coppia per il collegamento dei tubi
ATTENZIONE
QUANDO SI COLLEGANO LE TUBAZIONI DEL REFRIGERANTE, FARE
ATTENZIONE A NON UTILIZZARE UNA COPPIA ECCESSIVA O A NON
DEFORMARE IN ALCUN MODO LE TUBAZIONI. COLLEGARE PRIMA IL TUBO
DI BASSA PRESSIONE, POI QUELLO DI ALTA PRESSIONE.
RAGGIO DI CURVATURA MINIMO
Quando si piegano le tubazioni del
refrigerante, il raggio di curvatura minimo
deve essere di 10 cm.
Istruzioni per il collegamento delle tubazioni all'unità interna
Passaggio 1:
• Allineare il centro dei due tubi che si
andranno a collegare.
Tubazioni dell'unità
interna
REQUISITI DI COPPIA
Diametro esterno del tubo
(mm)
Ø 6,35 (Ø 1/4")
Ø 9,52 (Ø 3/8")
Ø 12,7 (Ø 1/2")
Ø 16 (Ø 5/8")
Ø 19 (Ø 3/4")
NON APPLICARE UNA FORZA ECCESSIVA
Una forza eccessiva può rompere il dado o danneggiare le tubazioni del refrigerante. Non si devono
superare i requisiti di coppia indicati nella tabella precedente.
Tubo
Dado di
svasatura
Coppia di serraggio
(Nm)
18~20 (180~200 kgf.cm)
32~39 (320~390 kgf.cm)
49~59 (490~590 kgf.cm)
57~71 (570~710 kgf.cm)
67~101 (670~1010 kgf.cm)
Passaggio 2:
• Serrare il dado di svasatura il più stretto possibile a
mano.
• Usando una chiave inglese, afferrare il dado sul tubo
dell'unità.
• Tenendo saldamente il dado sul tubo dell'unità,
utilizzare una chiave dinamometrica per stringere il
dado di svasatura in base ai valori di coppia indicati
nella tabella dei requisiti di coppia sotto riportata.
Allentare leggermente il dado di svasatura, quindi
stringerlo nuovamente.
Chiave
dinamometrica
Tubazioni dell'unità
interna
Dimensione della
svasatura (B) (mm)
8,4~8,7 (0,33~0,34")
13,2~13,5 (0,52~0,53")
16,2~16,5 (0,64~0,65")
19,2~19,7 (0,76~0,78")
23,2~23,7 (0,91~0,93")
27
≥10cm
Raggio
(4")
Chiave (fissa)
Dado di svasatura
Tubo di
collegamento
Forma svasata
90°± 4
B
R0.4~0.8
