Anchor Außeneinheit
WARNUNG
BEIM BOHREN IN BETON WIRD STETS EIN AUGENSCHUTZ EMPFOHLEN.
• Das Außengerät kann mit einer Schraube (M10) im Boden oder an einer
Wandhalterung verankert werden. Bereiten Sie den Montagesockel des Geräts
entsprechend den untenstehenden Abmessungen vor.
• Nachfolgend finden Sie eine Liste der verschiedenen Größen von Außengeräten
und den Abstand zwischen ihren Montagefüßen. Bereiten Sie den Montagesockel
des Geräts entsprechend den unten aufgeführten Abmessungen vor.

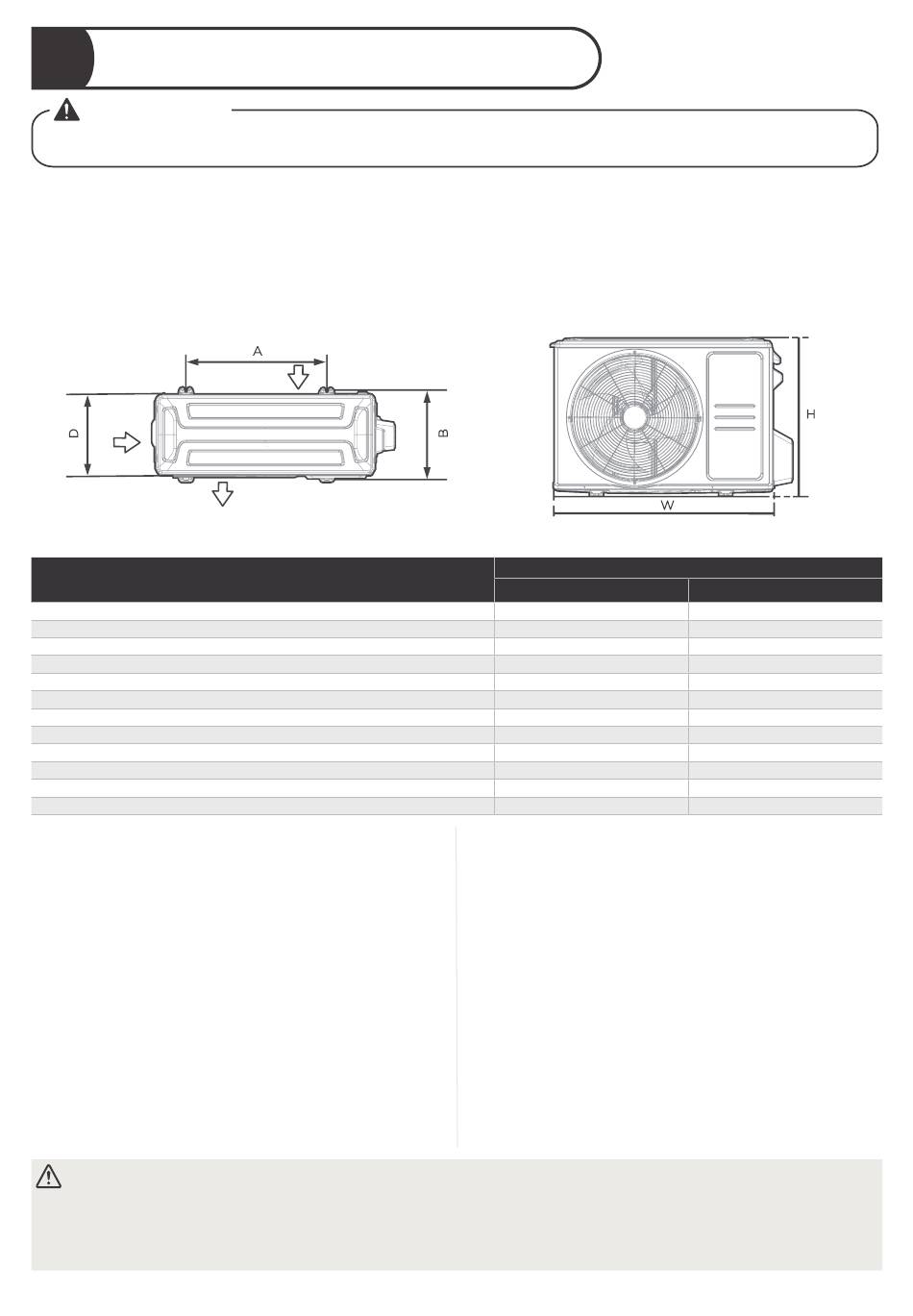

Lufteinlass
Ansicht von oben
Außeneinheit Abmessung (mm)
668x469x252 (26,3"x 18,5"x 9,9")
680x542x248 (26,8"x 21,3"x 9,8")
700x550x275 (27,5"x 21,6"x 10,8")
720x495x270 (28,3"x 19,5"x 10,6")
765x555x303 (30,1"x 21,8"x 11,9")
770x555x300 (30,3"x21,8"x11,8")
800x554x333 (31,5 Zoll x 21,8 Zoll x 13,1 Zoll)
805x554x330 (31,7"x 21,8"x 12,9")
845x702x363 (33,3"x 27,6"x 14,3")
890x673x342 (35,0"x 26,5"x 13,5")
946x810x420 (37,2"x 31,9"x 16,5")
946x810x410 (37,2"x 31,9"x 16,1")
Wenn Sie die Einheit auf dem Boden oder auf
einer Betonmontageplatte installieren, gehen Sie
wie folgt vor:
•
Markieren Sie die Positionen für die vier
Spreizbolzen anhand der Maßtabelle.
•
Vorbohren von Löchern für Dehnungsbolzen.
•
Setzen Sie eine Mutter auf das Ende jeder
Dehnschraube.
•
Spannbolzen in die vorgebohrten Löcher
einhämmern.
•
Entfernen Sie die Muttern von den Expansionsbolzen
und setzen Sie das Außengerät auf die Bolzen.
•
Unterlegscheibe auf jede Dehnschraube legen und
die Muttern wieder anbringen.
•
Ziehen Sie jede Mutter mit einem Schraubenschlüssel
fest.
VORSICHT
Stellen Sie sicher, dass die Wand aus massivem Mauerwerk oder Beton hergestellt ist, oder
ähnlich starken Material.
Die Wand muss in der Lage sein, mindestens das Vierfache des Gewichts der Einheit zu tragen
Lufteinlass
Luftauslass
B x H x T
Abstand A (mm)
430 (16,9")
452 (17,8")
450 (17,7")
452 (17,8")
452 (17,8")
487 (19,2")
514 (20,2")
511 (20,1")
540 (21,3")
663 (26,1")
673 (26,5")
673 (26,5")
Wenn Sie die Einheit an einer Wand montierten ,um
die Halterung zu installieren, gehen Sie wie folgt vor:
•
Markieren Sie die Position der Halterungslöcher anhand
der Maßtabelle.
•
Bohren Sie die Löcher für die Spreizbolzen vor.
•
Setzen Sie eine Unterlegscheibe und eine Mutter auf das
Ende jeder Dehnschraube.
•
Schrauben Sie die Dehnungsbolzen durch die Löcher
in den Montagewinkeln, bringen Sie die Montagewinkel
in Position und schlagen Sie die Dehnungsbolzen in die
Wand.
•
Prüfen Sie, ob die Montagehalterungen waagerecht sind.
•
Heben Sie das Gerät vorsichtig an und setzen Sie die
Montagefüße auf die Halterungen.
•
Verschrauben Sie das Gerät fest mit den Halterungen.
•
Wenn möglich, installieren Sie das Gerät mit
Gummidichtungen, um Vibrationen und Geräusche zu
reduzieren.
22
Vorderansicht
Einbaumaße
Abstand B (mm)
231 (9,1")
230 (9,1")
260 (10,2")
255 (10,0")
286 (11,3 Zoll)
298 (11,7")
340 (13,4")
317 (12,5")
350 (13,8")
354 (13,9")
403 (15,9")
403 (15,9")
