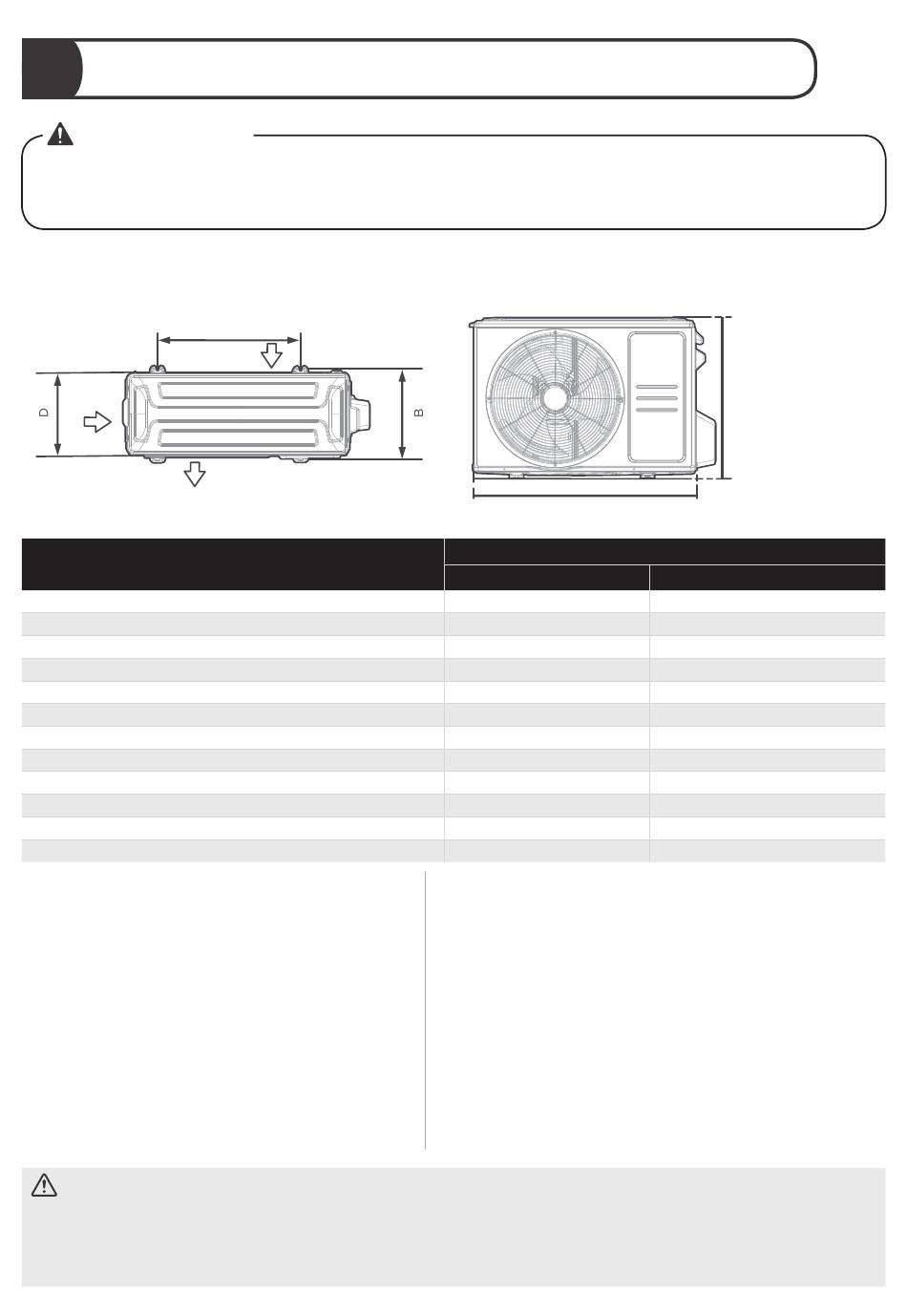

Fissare l'unità esterna
AVVERTENZA
QUANDO SI PERFORA IL CALCESTRUZZO, SI RACCOMANDA DI PROTEGGERE
SEMPRE GLI OCCHI.
• L'unità esterna può essere ancorata al suolo o ad una staffa a parete tramite bulloni (M10). Preparare la
base di installazione dell'unità secondo le dimensioni riportate di seguito.
• Di seguito è riportato un elenco delle diverse dimensioni delle unità esterne e della distanza tra i relativi
piedini di supporto. Preparare la base di installazione dell'unità secondo le dimensioni riportate di seguito.
Ingresso dell'aria
Ingresso
dell'aria
Vista dall'alto
Dimensioni dell'unità esterna (mm)
668 x 469 x 252 (26,3" x 18,5" x 9,9")
680 x 542 x 248 (26,8" x 21,3" x 9,8")
700 x 550 x 275 (27,5" x 21,6" x 10,8")
720 x 495 x 270 (28,3" x 19,5" x 10,6")
765 x 555 x 303 (30,1" x 21,8" x 11,9")
770 x 555 x 300 (30,3" x 21,8" x 11,8")
800 x 554 x 333 (31,5" x 21,8" x 13,1")
805 x 554 x 330 (31,7" x 21,8" x 12,9")
845 x 702 x 363 (33,3" x 27,6" x 14,3")
890 x 673 x 342 (35,0" x 26,5" x 13,5")
946 x 810 x 420 (37,2" x 31,9" x 16,5")
946 x 810 x 410 (37,2" x 31,9" x 16,1")
Se l'unità viene installata a terra o su una
piattaforma di montaggio in cemento,
procedere come segue:
• Contrassegnare le posizioni dei quattro bulloni di
espansione in base alla tabella delle dimensioni.
• Preforare i fori per i tasselli.
• Posizionare un dado all'estremità di ciascun
tassello.
• Con un martello, inserire i tasselli nei fori
preforati.
• Rimuovere i dadi dai tasselli e posizionare l'unità
esterna sui tasselli.
• Inserire una rondella su ciascun tasselli, quindi
riposizionare i dadi.
• Con una chiave, stringere ogni dado fino a fine
corsa.
ATTENZIONE
Assicurarsi che la parete sia in mattoni pieni, in cemento o in un materiale altrettanto
resistente. La parete deve essere in grado di sostenere almeno quattro volte il peso
dell'unità.
A
Uscita dell'aria
L x A x P
W
Vista anteriore
Dimensioni di montaggio
Distanza A (mm)
430 (16,9")
452 (17,8")
450 (17,7")
452 (17,8")
452 (17,8")
487 (19,2")
514 (20,2")
511 (20,1")
540 (21,3")
663 (26,1")
673 (26,5")
673 (26,5")
Se si desidera installare l'unità su una staffa di
montaggio a parete, procedere come segue:
• Contrassegnare la posizione dei fori della staffa in base
alla tabella delle dimensioni.
• Preforare i fori per i tasselli.
• Posizionare una rondella e un dado all'estremità di
ciascun tassello.
• Infilare i tasselli nei fori delle staffe di montaggio,
posizionare le staffe di montaggio e inserire i tasselli
nella parete utilizzando un martello.
• Verificare che le staffe di montaggio siano a livello.
• Sollevare con cautela l'unità e posizionare i piedini di
montaggio sulle staffe.
• Fissare saldamente l'unità alle staffe.
• Se consentito, installare l'unità con guarnizioni in
gomma per ridurre le vibrazioni e il rumore.
22
H
Distanza B (mm)
231 (9,1")
230 (9,1")
260 (10,2")
255 (10,0")
286 (11,3")
298 (11,7")
340 (13,4")
317 (12,5")
350 (13,8")
354 (13,9")
403 (15,9")
403 (15,9")
