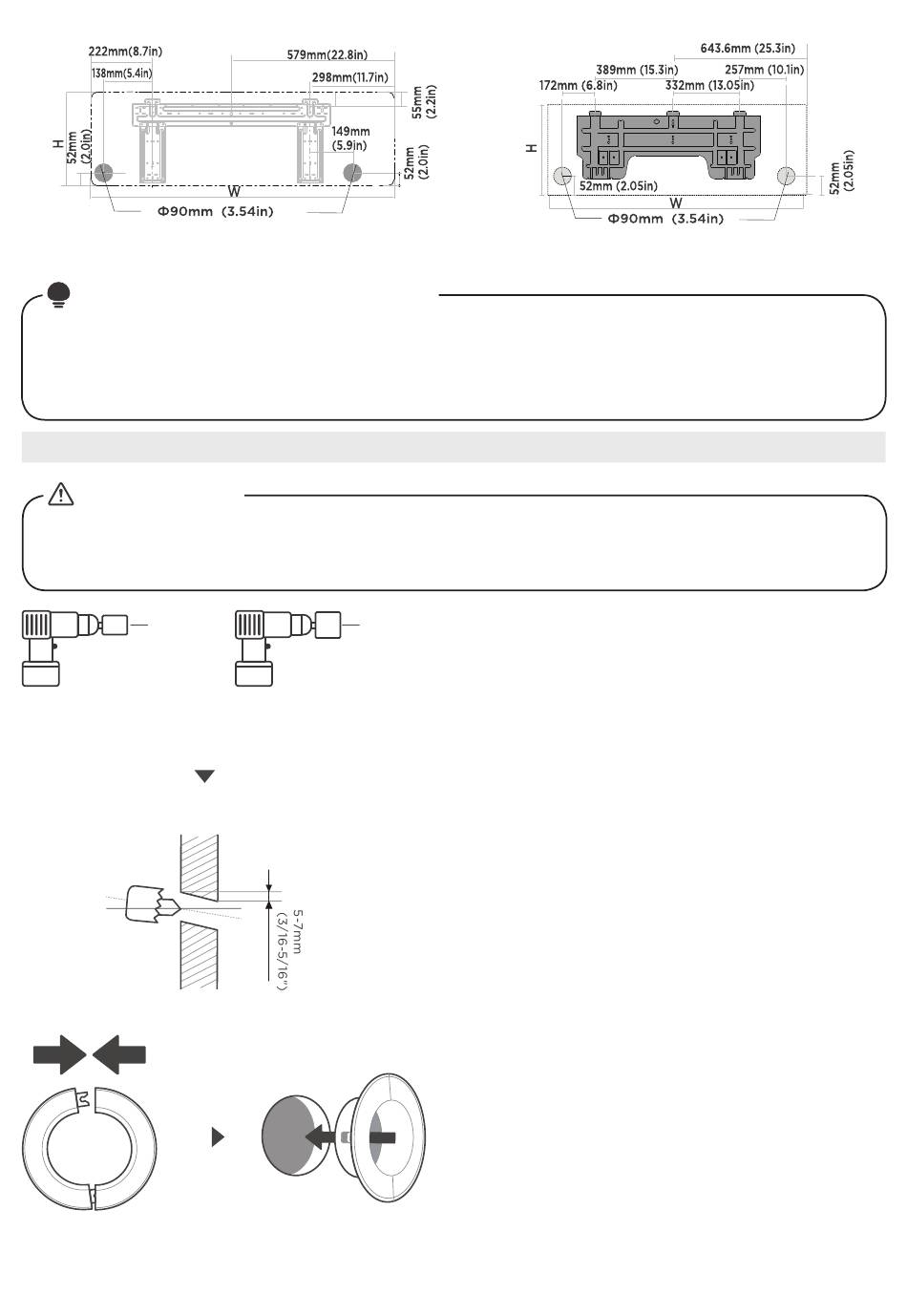

Dimensioni dell'unità interna (LxA):
1082 mm (42,6") x 337 mm (13,3")
NOTA: Dimensioni del foro a parete
Le dimensioni del foro a parete devono essere determinate in base ai tubi di collegamento. Se le
dimensioni del tubo del lato del gas sono uguali o superiori a Ø16 mm (5/8"), il foro a parete deve
essere di 90 mm (3-9/16"). Se le dimensioni del tubo del lato del gas sono inferiori a Ø16 mm (5/8"),
il foro a parete deve essere di 65 mm (2-1/2").
Realizzare il foro a parete
ATTENZIONE
Quando si pratica il foro nel muro, assicurarsi di evitare cavi, tubature e altri
componenti sensibili.
Ø65mm
(2-1/2")
Utilizzando una carotatrice da 65 mm (2-1/2") o 90 mm
(3-9/16") (a seconda dei modelli)
Parete
Interno
Realizzare il foro a parete
Posizionare il manicotto protettivo per la parete all'interno del foro.
Ø90mm
(3-9/16")
Esterno
Manicotto protettivo
per il foro a parete
Foro a parete.
Dimensioni dell'unità interna (LxA):
1259 mm (49,55") x 362 mm (14,25")
Passaggio 1:
Utilizzando una carotatrice da 65 mm (2,5") o
90 mm (3,54") (a seconda dei modelli), praticare
un foro nel muro. Assicurarsi di realizzare il foro
con una leggera angolazione verso il basso, in
modo che l'estremità esterna del foro sia più
in basso rispetto all'estremità interna di circa
5-7 mm (3/16-5/16"). Ciò garantirà il corretto
drenaggio dell'acqua.
NOTA:
PER PARETI IN CEMENTO O MATTONI
Se la parete è in mattoni, cemento o in un
materiale simile, praticare dei fori di 5 mm (0,2")
di diametro nella parete e inserire i tasselli con
camicia forniti in dotazione. Quindi, fissare la
piastra di montaggio alla parete stringendo le
viti direttamente nei tasselli a scatto.
Passaggio 2:
Posizionare il manicotto protettivo per la parete
all'interno del foro. Serve a proteggere i bordi
del foro e aiuterà a sigillarlo al termine del
processo di installazione.
12
