VORSICHT
MUSS DAS ENDE DES ROHRES AUF RISSE UND GLEICHMÄSSIGE
AUFWEITUNG ÜBERPRÜFT WERDEN. SICHERSTELLEN, DASS DAS ROHR
DICHT IST.

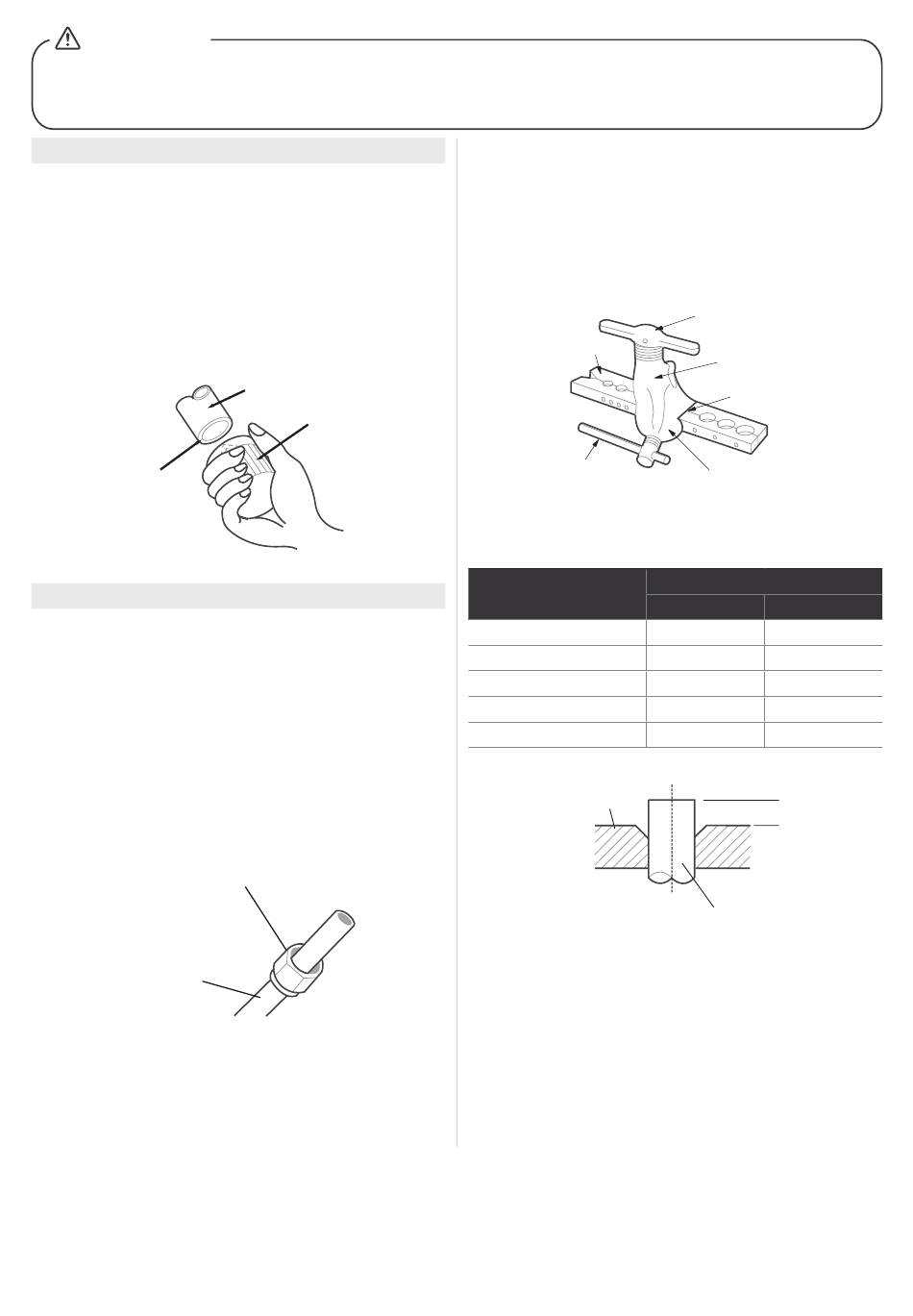

Schritt 2: Grate entfernen
Grate können die luftdichte Abdichtung
des Kältemittel-Rohrleitungsanschlusses
beeinträchtigen. Sie müssen vollständig entfernt
werden.
•
Halten Sie das Rohr in einem nach unten
gerichteten Winkel, um zu verhindern, dass
Grate in das Rohr fallen.
•
Entfernen Sie mit einer Reibahle oder einem
Entgratungswerkzeug alle Grate von dem
geschnittenen Rohrabschnitt.
Nach unten
zeigen
Schritt 3: Rohrenden aufbördeln
Um eine luftdichte Versiegelung zu erreichen, ist
eine ordnungsgemäße Dichtung erforderlich.
•
Nach dem Entfernen der Grate am
abgeschnittenen Rohr sind die Enden mit PVC-
Band zu versiegeln, um das Eindringen von
Fremdkörpern in das Rohr zu verhindern.
•
Ummanteln Sie das Rohr mit Isoliermaterial.
•
Bringen Sie die Muttern an beiden Enden des
Rohrs an. Achten Sie darauf, dass sie in die
richtige Richtung zeigen, da Sie sie nach dem
Anbringen nicht mehr aufsetzen oder ihre
Richtung ändern können.
Kupferrohr
Rohr
Reibahle
Überwurfmutter
•
Entfernen Sie das PVC-Band von den
Rohrenden, wenn Sie bereit sind,
Befestigungsarbeiten durchzuführen.
•
Schellen fliegen am Ende des Rohres an.
Das Ende des Rohrs muss über den Rand
der Schalung hinausragen, wobei die in der
nachstehenden Tabelle angegebenen Maße
einzuhalten sind.
Bar
Klammergriff
ROHRLEITUNGSVERLÄNGERUNG ÜBER DIE
BÖRDELFORM HINAUS
Außendurchmesser
des Rohres (mm)
Ø 6,35 (Ø 1/4")
Ø 9,52 ( Ø 3/8")
Ø12,7 ( Ø 1/2")
Ø 16 ( Ø 5/8")
Ø 19 ( Ø 3/4")
Bördelform
•
Platzieren Sie das Werkzeug flaring auf dem
Formular.
•
Drehen Sie den Griff des Schärfgeräts im
Uhrzeigersinn, bis das Rohr vollständig
geschärft ist.
•
Entfernen Sie das Scherwerkzeug und die
Schablone und untersuchen Sie das Rohrende
auf Risse und gleichmäßige Scherung.
26
Handgriff
Joch
Kegel
Rote Pfeilmarkierung
A (mm)
Min.
Max.
0,7 (0,0275") 1,3 (0,05")
1,0 (0,04")
1,6 (0,063")
1,0 (0,04")
1,8 (0,07")
2,0 (0,078")
2,2 (0,086")
2,0 (0,078")
2,4 (0,094")
A
Rohr
