Inhaltszusammenfassung für Midea MKB-300HRN4

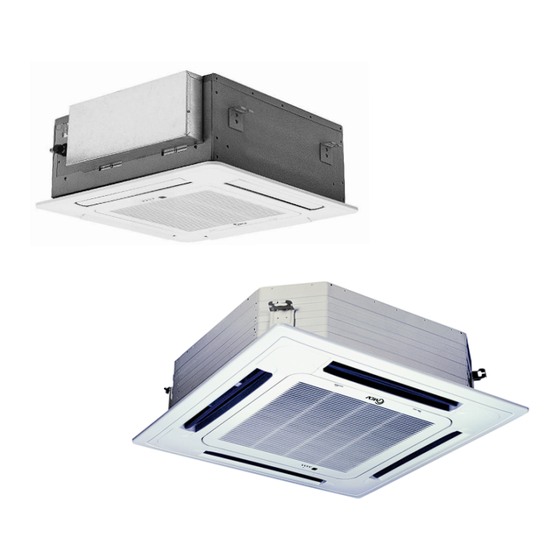

- Seite 1 Montage-, Wartungs- und Bedienungsanleitung MKA/MKB Kaltwasser - Kassettenklimageräte...
- Seite 2 COMMERCIAL AIR-CONDITIONING EQUIPMENT CO., LTD. Manufacturer’s address: Midea Industrial City, Shunde, Foshan, Guangdong,528311, P.R.China It is here with confirmed to comply with the requirements set out in the Council Directive on the Approximation of the Laws of the Member States relating to Electromagnetic Compatibility (2004/108/EC) and Low Voltage (2006/95/EC).
-
Seite 4: Technische Daten
Technische Daten Serie MKB - R Kaltwasserkassette im EURO - Raster Modell MKB-300R MKB-400R MKB-450R MKB-500R Luftmenge 540/485/400 640/510/435 780/720/645 875/805/725 3710/2810/2380 4220/3720/3200 5230/4810/4320 5860/5580/5060 Kühlleistung Btu/h 10200 12900 17000 18700 Wmax 4290 4910 5860 6610 Heizleistung Btu/h 15300 19350 26000 28050 Schalldruckpegel... - Seite 5 Technische Daten Serie MKA - R Kaltwasserkassetten ll e MKA-750R MKA-850R Luftmenge 1025/733/460 1270/875/680 1460/1230/1040 6200/4860/4040 6700/5250/4370 7830/6940/6040 Kühlleistung Btu/h 19510 23840 24800 6890/5210/4100 8520/6460/5070 9420/8370/7770 Heizleistung Btu/h 32970 39420 42360 Schalldruckpegel 45/42/36 49/45/39 50/47/43 Wassermenge 1065 1150 1345 28,9 Druckverlust Register Rohrreihen ×...
- Seite 6 Technische Daten Serie MKA - R Kaltwasserkassetten ll e -950R MKA-1200R MKA-1500R 1200 1500 Luftmenge 1560/1315/1110 2000/1430/1225 2550/2150/1800 8740/7740/6740 11000/8430/7350 13900/11120/8895 Kühlleistung Btu/h 8220 10390 12870 10600/9410/8750 15900/13675/11765 19950/17155/14960 Heizleistung Btu/h 13875 17585 21045 Schalldruckpegel 51/48/44 55/50/47 57/52/48 Wassermenge 1500 1910 2390 42,5...
- Seite 29 Wasseranschlüsse 1. Serie - MKB - R Kondensatanschluss Wassereintritt Entlüftung Wasseraustritt Entleerung 2. Serie - MKA - R Wassereintritt Wasseraustritt Entleerung Entlüftung Kondensatanschluss...
- Seite 30 Dreiwege-Verteilventil mit T-Stück Datenblatt Oventrop ist gemäß DIN-EN-ISO 9001 Maße : Ausschreibungstext : Dreiwege-Verteilventil mit T-Stück, PN 16 bis 120 °C, kurzzei- M 30 x 1.5 tig bis 130 °C. Gewindeanschluss M 30 x 1,5 Ventilgehäuse aus Messing, Ventilkegel und O-Ringe aus EPDM, Spindel des Regeleinsatzes aus nichtrostendem Stahl.
- Seite 31 Elektrothermischer Stellantrieb (2-Punkt) Datenblatt Ausschreibungstext: Oventrop ist gemäß DIN-EN-ISO 9001 Oventrop elektrothermische Stellantriebe, als 2-Punkt-Antriebe, mit First-Open Funktion und Hubanzeige. Stromlos geschlossen Montage der Antriebe lageunabhängig. Einfache Steck- montage auf Ventiladapter. Leistungsdaten: Ausführungen 230 V: Gewindeanschluss M 30 x 1,5 230 V, stromlos geschlossen Betriebsspannung: 230 V AC, ±...
- Seite 32 Anschlussplan 3-Wegeventil 3/4” Antrieb 230 V , stromlos geschlossen mit Anschlussadapter Schutzkappe Eintritt Austritt Anschlussverschraubung...
