KLIMAANLAGE SPLIT-SYSTEM INVERTER / Full Inverter
Anwendbar für folgende Modelle:
MSR23‐09HRDN1‐QE / MSR23‐12HRDN1‐QE / MSR23‐18HRDN1‐QE
MS11M6-12HRFN1-QE / MS11M6-18HRFN1-QE
Sehr geehrter Kunde,
wir danken Ihnen für den Kauf dieser Klimaanlage inkl. Wärmepumpe, die entwickelt und
getestet wurde, um den höchsten Anforderungen standzuhalten.
Lesen Sie vor der Inbetriebnahme dieses Handbuch aufmerksam durch und bewahren Sie
es zur künftigen Referenz auf.
WICHTIG!!!WICHTIG!!!WICHTIG!!!WICHTIG!!!WICHTIG!!!
Die Innen- und Außeneinheit sind je einzeln in einem Paket verpackt. Die Pakete sind
gekennzeichnet mit dem Symbol
Sie dementsprechend die richtigen Packstücke haben! Die verschiedenen Leistungsklassen
sind farbig, wie folgt, gekennzeichnet um eine Verwechslung auszuschließen:
MSR23-Serie 9.000 BTU = GRÜN
MSR23-Serie 12.000 BTU = ROT
MSR23-Serie 18.000 BTU = BRAUN
11M6-Serie 12.000 BTU = DUNKEL BLAU
11M6-Serie 18.000 BTU = SCHWARZ
GERÄTE MIT VERSCHIEDENEN FARBEN SIND NICHT KOMPATIBEL!!!
Für die Installation benötigtes Werkzeug:
o Wasserwaage, Zollstock, Gabelschlüssel 19/22/24
o Bohrmaschine inkl. Bohrer für Bohrung von 70 mm
o Schraubenzieher, Inbusschlüssel, Drehmomentschlüssel
o Schutzbrille und Handschuhe
Alle Arbeiten am Kühlkreislauf und an den Elektroanschlüssen müssen durch einen autorisierten
Installationshandbuch
und
und zertifizierten Fachmann erfolgen.
. Bitte unbedingt darauf achten, dass
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Midea MSR23-09HRDN1-QE
Inhaltszusammenfassung für Midea MSR23-09HRDN1-QE
- Seite 1 KLIMAANLAGE SPLIT-SYSTEM INVERTER / Full Inverter Installationshandbuch Anwendbar für folgende Modelle: MSR23‐09HRDN1‐QE / MSR23‐12HRDN1‐QE / MSR23‐18HRDN1‐QE MS11M6-12HRFN1-QE / MS11M6-18HRFN1-QE Sehr geehrter Kunde, wir danken Ihnen für den Kauf dieser Klimaanlage inkl. Wärmepumpe, die entwickelt und getestet wurde, um den höchsten Anforderungen standzuhalten. Lesen Sie vor der Inbetriebnahme dieses Handbuch aufmerksam durch und bewahren Sie es zur künftigen Referenz auf.
-
Seite 2: Rückgewinnung Und Recycling
RÜCKGEWINNUNG UND RECYCLING Die europäische Richtlinie 2002/96/EC über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) verlangt, dass die gebrauchten Haushaltsgeräte nicht im normalen kommunalen Abfall entsorgt werden. Die Altgeräte müssen getrennt entsorgt werden, um die Rückgewinnungs- und Recyclingrate der enthaltenen Materialien zu optimieren und die Auswirkung auf Gesundheit und Umwelt zu verringern. - Seite 3 GEFAHR Niemals ein Stromversorgungskabel Diese Klimaanlage muss an Niemals durch Abschalten oder beschädigen oder ein beschädigtes eine elektrische Anlage angeschlossen Anschließen der Stromversorgung das oder nicht genormtes werden, die den geltenden Normen Gerät abschalten oder in Betrieb Stromversorgungskabel verwenden. entspricht. nehmen.
- Seite 4 GEFAHR Lüften Sie den Raum, wenn Vorsicht beim Filterwechsel Während der Wartung oder Lösungsmittel verwendet werden. Innengerät. Blechkanten Reinigung muss die Klimaanlage können Verletzungen unbedingt vom Netz genommen verursachen. werden. Bei Nichtbeachtung können Eine zu hohe Lösungsmittel- Stromschläge aufgrund übermäßiger konzentration kann Krankheiten Hitze einen Brand auslösen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Montageort ------------------------------------------------------------------------------------------- Kontrolle bei der Lieferung ---------------------------------------------------------------------------------------- Bedienung der Geräte ------------------------------------------------------------------------------------------------ Inhalt und Beschreibung -------------------------------------------------------------------------------------------- Gesamt ansicht des Geräts ------------------------------------------------------------------------------------------- Installation der Geräte ----------------------------------------------------------------------------------------------- Auswahl der Standorte für die Geräte ------------------------------------------------------------------------ Installation de r Fernbedienung -------------------------------------------------------------------------------- Installation der Kühlrohrleitungen an der Innenraumeinheit Installation der Innenraumeinheit ---------------------------------------------------------------------------- Installation des Außenaggregats ------------------------------------------------------------------------------ Installation der Kühlrohrleitungen am Außenaggregat -------------------------------------------------... -
Seite 6: Gerätedarstellungen In Diesem Handbuch
Gerätedarstellungen in diesem Handbuch Hinweis: Alle Abbildungen in diesem Handbuch dienen der Veranschaulichung der aufgeführten Erläuterungen. Sie können somit von Ihrem speziellen Gerät abweichen. Vorsichtsmaßnahmen Lesen Sie zu Beginn dieses Handbuch, um sich mit den Anweisungen vertraut zu machen. Dieses Handbuch wurde unter dem Vorbehalt herausgegeben, dass Inhalte ohne Vorankündigung geändert werden können. -
Seite 7: Kontrolle Bei Der Lieferung
sehr ungünstigen Witterungsbedingungen (Wind, Regen, Seeluft, Schnee) weitere Angaben zum Montageort der Innen- und Außenaggregate finden Sie in den jeweiligen Abschnitten "Installationen". Kontrolle bei der Lieferung Bei der Lieferung müssen die beiden Packstücke kontrolliert werden. Jede Beschädigung muss nach Erhalt umgehend bei Ihrem Lieferanten gemeldet werden. Transport der Geräte ... -
Seite 8: Gerätedarstellung

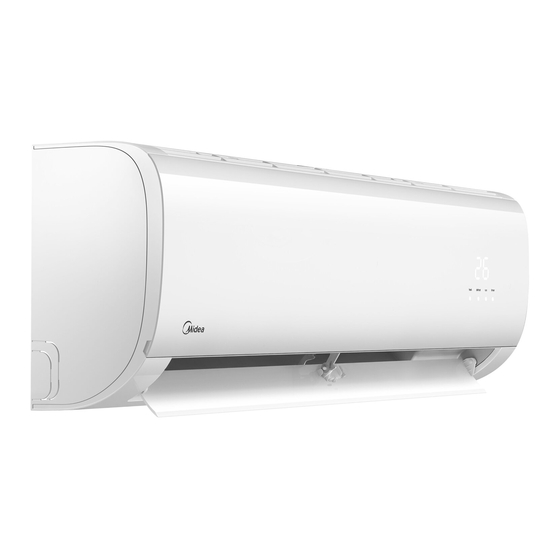

Gerätedarstellung Hinweis Abbildungen in diesem Handbuch dienen der Veranschaulichung der aufgeführten Erläuterungen. Sie können somit von Ihrem speziellen Gerät abweichen. Inneneinheit 1 – Vorderseite 2 – Lufteinlass 3 – Filter (unter der Verkleidung) 4 – Luftauslass 5 – Kälteleitung / Kondensat -Schlauch Außeneinheit Air inlet (rear) Air inlet (side) - Seite 9 Der Luftstrom kann den gesamten Raum erreichen. Das Innengerät sollte keiner direkten Wärmestrahlung oder dem direkten Wärmeluftstrom von Heizgeräten ausgesetzt sein. Das Innengerät sollte mindestens einen Meter Abstand zu Fernseh- und Radiogeräten haben, um Empfangsstörungen zu vermeiden. ...
-
Seite 10: Elektroinstallation
Wahl des Abganges der Versorgungsleitungen 1. Wählen Sie den Abgang für die Kälterohrleitung, den Kondenswasserschlauch und das Elektrokabel entsprechend den örtlichen Gegebenheiten auf der linken oder rechten Seite. 2. Ist der Abgang direkt hinter der Inneneinheit vorgesehen, muss eine Bohrung angebracht werden. Die Position der Bohrung siehe Skizze oben. -
Seite 11: Kabelanschluß An Die Inneneinheit
Kabelanschluß an die Inneneinheit Anschlussklemmen für Elektrokabel Abdeckung hochklappbar von / zur Außeneinheit Deckel zum Anklemmen der Kabel entfernen Kabel zur Außeneinheit mit Zugentlastung sichern. Installation der Kühlrohrleitungen an der Inneneinheit Wichtige Empfehlungen: Befolgen Sie unbedingt die nachstehenden Anweisungen. Die Garantie gilt nur, wenn diese Anweisungen richtig befolgt wurden. - Seite 12 Um die Verbindungen der Rohrleitungen zu vereinfachen, wurden die einzelnen Verbindungselemente mit A, B, C und D gekennzeichnet. Stellen Sie sicher, dass die verschiedenen Markierungen der Rohrleitungen mit denen an den Geräten übereinstimmen. Anschließen der Kälteleitung an die Inneneinheit o Überprüfen Sie, dass die Durchmesser und die Markierungen übereinstimmen.
- Seite 13 Installation der Inneneinheit Befestigen Sie den mitgelieferten Kondenswasserschlauch an der Inneneinheit. Klemmen Sie die Elektroleitung an der Inneneinheit an. Führen Sie die Kälterohrleitung, Kondenswasserschlauch und Verkabelung den örtlichen Gegebenheiten entsprechend nach links, rechts oder durch das gebohrte Loch in der Wand heraus. ...
-
Seite 14: Installation Des Außenaggregats
Installation des Außenaggregats Das Außenaggregat muss an einem Ort installiert werden, der die folgenden Anforderungen erfüllt: An dem Platz muss die Installation leicht durchführbar sein und ein Zugang für Wartungszwecke vorhanden sein. Lufteintritt und -auslass werden nicht behindert und sind keinem starken Wind ausgesetzt. -
Seite 15: Installation Auf Dem Dach
Das Außengerät sollte keinem Einschneien, Ansammlungen von Blättern oder anderen jahreszeitlich bedingten Abfällen ausgesetzt sein. Falls notwendig decken Sie das Gerät mit einer Schutzvorrichtung ab ohne die Luftzirkulation zu behindern. Der Mindestabstand zwischen dem Außenaggregat und Hindernissen muss groß genug sein, sodass die Luftströmung nicht beeinträchtigt wird (siehe nachfolgende Zeichnung). - Seite 16 Lufteinlass Mittenabstand in mm Abmessungen des Außenaggregats Lufteinlass Luftaustritt Befestigungsschrauben Installation der Kühlrohrleitungen an der Ausseneinheit Um die Verbindungen zu vereinfachen, wurden die einzelnen Verbindungselemente mit A, B, C und D gekennzeichnet. Stellen Sie sicher, dass die verschiedenen Markierungen der Rohrleitungen mit denen an den Geräten übereinstimmen.
- Seite 17 o Schrauben Sie das Verbindungsstück per Hand ein bis zwei Umdrehungen auf. Festziehen o Halten Sie die Mutter A mit dem 22er Schlüssel fest. o Ziehen Sie die Mutter B mit dem 24erSchlüssel fest. o Stellen Sie sicher, dass das Rohr sich nicht während des Festziehens verdreht.
- Seite 18 Stellen Sie jetzt die elektrische Verbindung zwischen den Geräten her. Stellen Sie sicher, dass das ACHTUNG Stromversorgungskabel während dieser Arbeiten vom Netz getrennt ist. Zugang zu den Klemmleisten: Heben Sie die vordere Abdeckung des Geräts an und schrauben Sie den Zugangsdeckel zur Klemmleiste auf.
- Seite 19 Installation der Halterung für die Fernbedienung Befestigen Sie die Halterung der Fernsteuerung an geeigneter Stelle. Schrauben Achten Sie darauf, die Batterien vor der Inbetriebnahme oder beim Batteriewechsel richtig einzulegen. Die Abbildung der Fernbedienung kann von der Ihnen vorliegenden abweichen. Orientieren Sie sich am Handbuch das mitgeliefert wurde.
-
Seite 20: Inbetriebname
INBETRIEBNAME Überprüfen Sie vor der Inbetriebnahme die folgenden Punkte: Die Inneneinheit und die Außeneinheit sind richtig installiert. Die Kühlmittel- und elektrischen Anschlüsse sind richtig hergestellt. Es gibt keine Kühlmittellecks. Der Kondenswasserablauf funktioniert einwandfrei. Die Kälterohrisolierung wurde richtig durchgeführt. ... - Seite 21 Stromverbrauch. Eine regelmäßige Reinigung muss durchgeführt werden. Informationen zur Bedienung und Funktion der Fernbedienung finden Sie in deren Anleitung, die im Lieferumfang des Geräts enthalten ist. comfee by Midea Midea Europe GmbH Eisenstraße 9c D-65428 Rüsselsheim Service Hotline +49 (0) 6142 – 30 181 0 Email: info@mideagermany.de...
