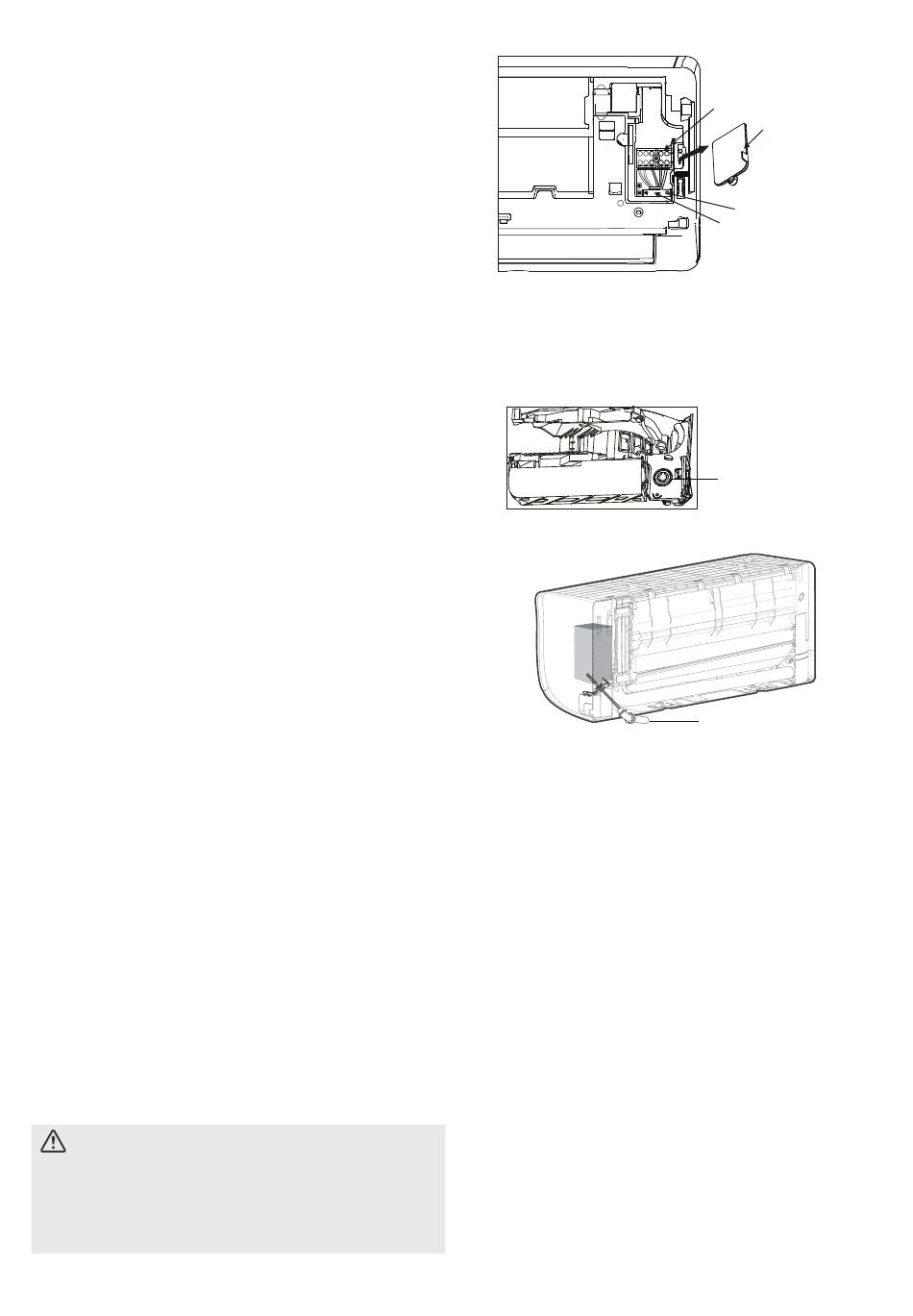

1. Aprire il pannello anteriore dell'unità interna.
2. Con un cacciavite, aprire il coperchio della
scatola elettrica sul lato destro dell'unità. In
questo modo si raggiunge la morsettiera.
3. Svitare il morsetto del cavo sotto la morsettiera
e posizionarlo di lato.
4. Guardando il retro dell'unità, rimuovere il
pannello di plastica sul lato inferiore sinistro.
5. Fare passare il cavo di segnale attraverso
questa fessura, dal retro dell'unità verso la parte
anteriore.
6. Guardando l'unità di fronte a sé, collegare i
fili secondo lo schema di cablaggio dell'unità
interna, quindi collegare il connettore a U
e avvitare saldamente ogni filo al terminale
corrispondente.
7. Dopo avere verificato che tutti i collegamenti
siano sicuri, utilizzare il serracavo per fissare il
cavo di segnale all'unità. Avvitare saldamente il
serracavo.
8. Riposizionare il copricavi sulla parte anteriore
dell'unità e il pannello di plastica sul retro.
Per il Nord America
NOTA: scegliere il tipo di cavo in base ai codici
e alle normative locali in materia di elettricità. Si
raccomanda di scegliere la corretta dimensione
dei cavi in base alla portata minima del circuito
indicata sulla targhetta dell'unità.
1. Guardando il retro dell'unità, rimuovere il grande
pannello in plastica per creare una fessura
attraverso la quale è possibile installare il
condotto.
NOTA: Per le unità con cavo a cinque conduttori,
rimuovere il pannello centrale di piccole
dimensioni per creare una fessura attraverso la
quale far uscire il cavo. Utilizzare una pinza a
becchi lunghi se è troppo difficile rimuovere il
pannello in plastica manualmente.
2. Come mostrato nell'immagine, inserire i fili,
compreso quello di terra, nella guaina e fissarli
con un dado di bloccaggio sulla piastra di
montaggio del tubo con guaina.
3. Fare coincidere i colori dei fili con i numeri dei
terminali sulle morsettiere dell'unità interna ed
esterna e avvitare saldamente i fili ai terminali
corrispondenti.
4. Collegare i fili di terra ai terminali corrispondenti.
5. Tirare i fili e verificare che siano fissati
saldamente alla morsettiera.
NON INVERTIRE I FILI SOTTO
TENSIONE CON QUELLI NON COLLEGATI
ALLA TENSIONE
Ciò è pericoloso e può causare il
malfunzionamento del condizionatore.
Vista posteriore
16
Morsettiera
Copricavi
Vite
Serracavo
Pannello removibile
Condotto
