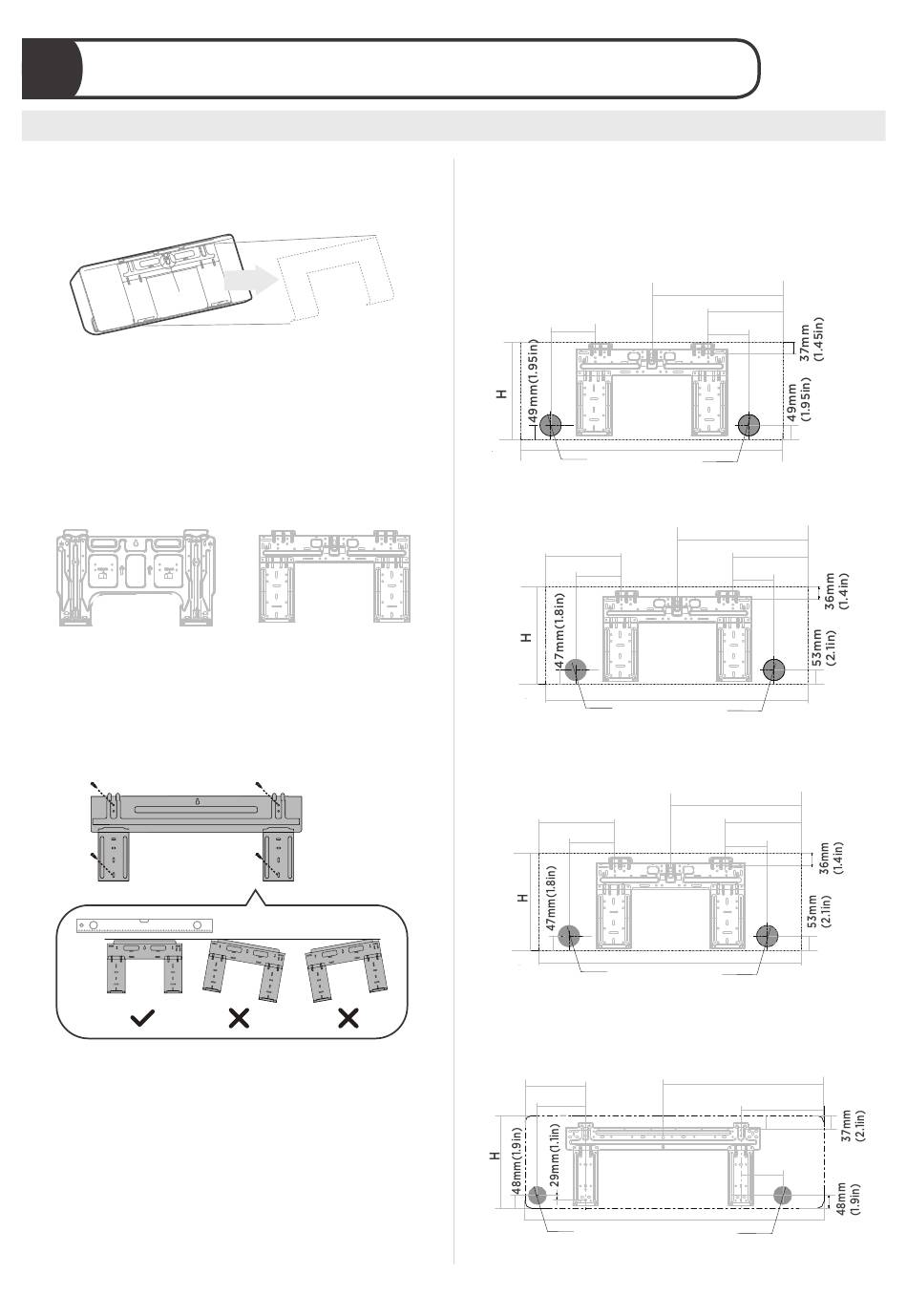

Realizzare il foro a parete per i tubi di collegamento
Determinare la posizione del foro a parete
Passaggio 1:
Rimuovere la vite di fissaggio della piastra di
montaggio sul retro dell'unità interna.
Vite
Passaggio 2:
Modelli diversi sono dotati di piastre di montaggio
differenti. A seconda delle diverse esigenze
di personalizzazione, la forma della piastra di
montaggio può essere leggermente diversa. Tuttavia,
le dimensioni di installazione sono le stesse per le
unità interne aventi le medesime dimensioni.
Si veda ad esempio il tipo A e il tipo B.
Tipo A
Passaggio 3:
Fissare la piastra di montaggio alla parete utilizzando
le le viti fornite in dotazione. Assicurarsi che la
piastra di montaggio sia pari rispetto alla parete.
Orientamento corretto della piastra di montaggio
Passaggio 4:
Verificare la piastra di montaggio di cui si è in
possesso. Determinare la posizione del foro a
parete in base alla posizione della piastra di
montaggio. Il riquadro rettangolare tratteggiato in
alto indica le dimensioni del prodotto.
Tipo B
11
348.4mm(13.7in)
101mm(4.0in)
W
Ø65mm (2.5in)
Dimensioni dell'unità interna (LxA):
729 mm (28,7") x 292 mm (11,5")
230mm(9.1in)
190mm(7.5in)
W
Ø65mm (2.5in)
Dimensioni dell'unità interna (LxA):
805 mm (31,7") x 295 mm (11,6")
244mm(9.6in)
190mm(7.5in)
W
Ø65mm (2.5in)
Dimensioni dell'unità interna (LxA):
835 mm (32,9") x 295 mm (11,6")
165mm(6.5in)
106mm(4.2in)
W
Ø65mm (2.5in)
Dimensioni dell'unità interna (LxA):
971 mm (38,2") x 321 mm (12,6")
179mm(7.1in)
136mm(5.4in)
403mm(15.9in)
231mm(9.1in)
121mm(4.8in)
418mm(16.5in)
246mm(9.7in)
121mm(4.8in)
527mm(20.7in)
247mm(9.7in)
139mm
(5.5in)
