199mm(7,8 Zoll)
129mm(5,1 Zoll)
Φ90mm (3,54 Zoll)
Abmessungen des Innengeräts (BxH):
1082mm(42,6 Zoll)x337mm(13,3 Zoll)
HINWEIS: Die Größe der Wandöffnung
Die Größe des Wandlochs wird durch die Anschlussrohre bestimmt. Wenn die
Rohrgröße auf der Gasseite Φ 16mm (5/8") oder mehr beträgt, sollte das Wandloch
90mm (3-9/16") betragen. Wenn die Rohrgröße auf der Gasseite weniger Φs als Φ
16mm (5/8") beträgt, sollte die Wandöffnung 65mm (2-1/2") betragen.
Wandloch bohren
VORSICHT
Achten Sie beim Bohren des Wandlochs darauf, Kabel, Rohrleitungen und andere empfindliche
Komponenten zu vermeiden.
Φ 65mm
(2-1/2")
Verwendung eines 65mm (2-1/2") oder 90mm
(3-9/16") Kernbohrers (je nach Modell)
Wand
Innen
Bohren des
Wandlochs
Posizionare il paramano nel foro.
603mm(23,7 Zoll)
322mm(12,7 Zoll)
173mm
(6.8in)
W
Φ 90mm
(3-9/16")
Außen
die
Schutzwand-
manschette
Loch in
der Wand.
389mm (15.3in)
172mm (6.8in)
52mm (2.05in)
Φ90mm (3,54 Zoll)
Abmessungen des Innengeräts (BxH):
1259mm(49,55 Zoll)x362mm(14,25 Zoll)

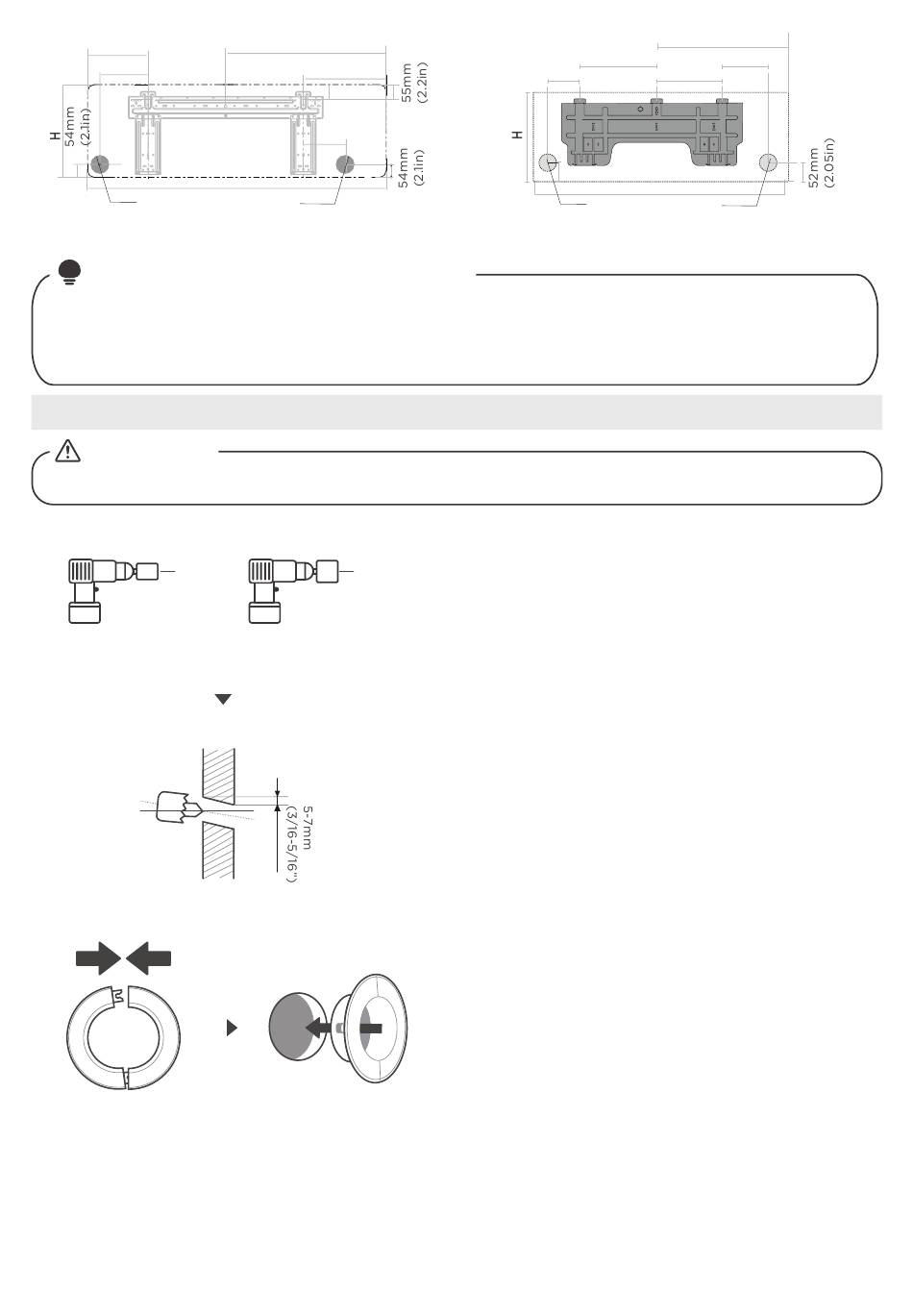

Schritt 1:
Bohren Sie mit einem 65 mm (2,5") oder 90 mm
(3,54") Kernbohrer (je nach Modell) ein Loch in
die Wand. Achten Sie darauf, dass das Loch in
einem leichten Winkel nach unten gebohrt wird,
so dass die Außenseite des Lochs etwa 5 bis 7 mm
(3/16-5/16") tiefer als die Innenseite liegt. Dadurch
wird ein ordnungsgemäßer Wasserabfluss
gewährleistet.
HINWEIS:
FÜR WÄNDE AUS BETON ODER ZIEGELN
Wenn die Wand aus Ziegeln, Beton oder einem
ähnlichen Material besteht, bohren Sie Löcher
mit einem Durchmesser von 5 mm (0,2 Zoll)
in die Wand und setzen Sie die mitgelieferten
Hülsenanker ein. Befestigen Sie dann die
Montageplatte an der Wand, indem Sie die
Schrauben direkt in die Hülsenanker anziehen.
Schritt 2:
Legen Sie die Schutzwandmanschette in das Loch.
Dies schützt die Ränder des Lochs und hilft bei
der Abdichtung, wenn Sie den Installationsprozess
abschließen.
12
643,6mm (25.3in)
257mm (10.1in)
332mm (13.05in)
W
