5

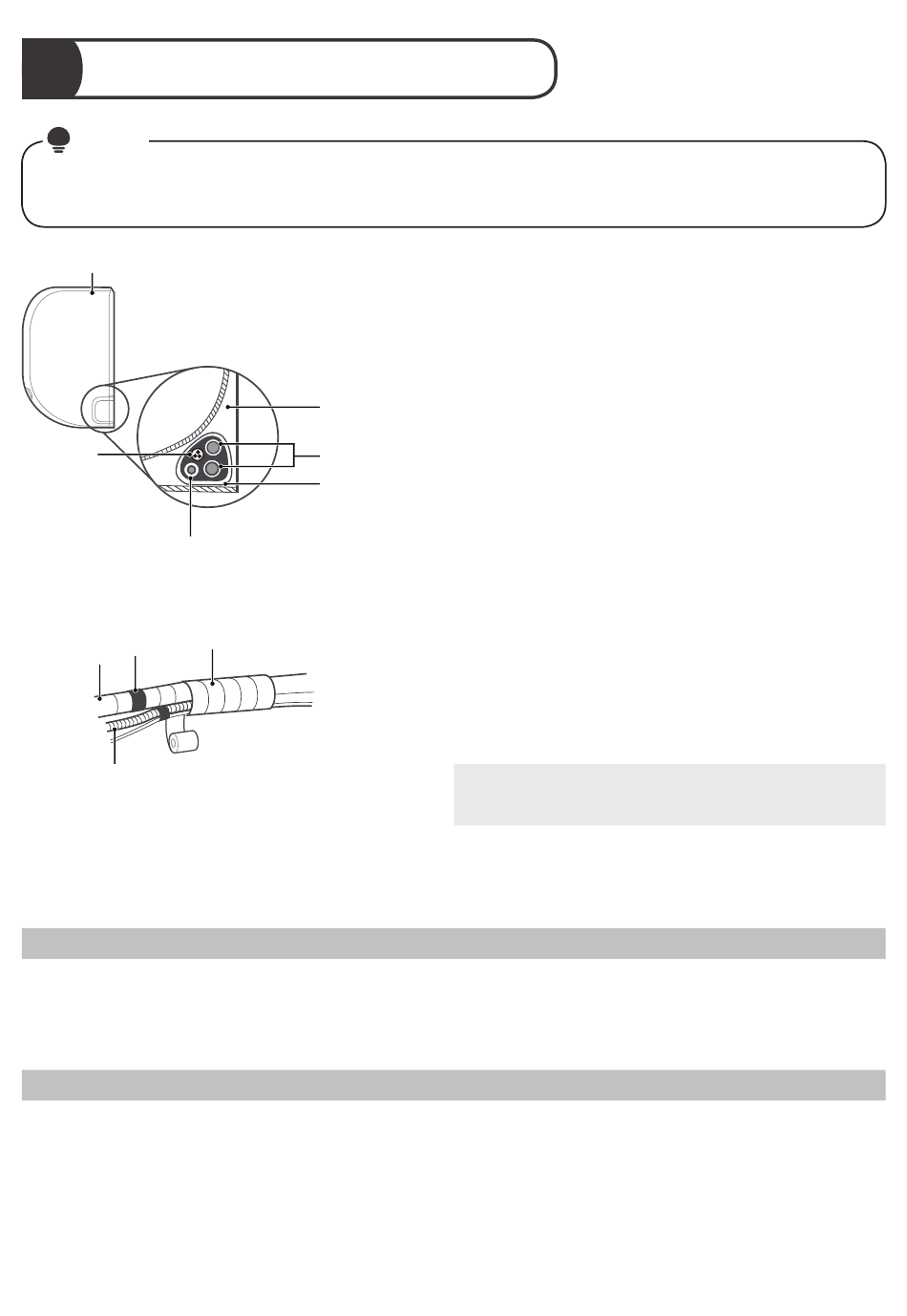

Avvolgere i tubi e i cavi
NOTA
Prima di fare passare le tubazioni, il tubo di scarico e il cavo di segnale attraverso il foro a parete, è
necessario fare un fascio per risparmiare spazio, proteggerli e isolarli.
Unità interna
Cavo di
segnale
Tubo di scarico
Nastro in
vinile (stretto)
Tubo
Tubo di scarico
IL TUBO DI SCARICO DEVE TROVARSI NELLA PARTE INFERIORE
Assicurarsi che il tubo di scarico sia posizionato nella parte inferiore del fascio di tubi. Se il tubo di
scarico viene posizionato nella parte superiore del fascio di tubi, la vaschetta di scarico potrebbe
traboccare, causando incendi o danni dovuti all'acqua.
NON AVVOLGERE LE ESTREMITÀ DELLE TUBAZIONI
Quando si avvolge il fascio di tubi, non avvolgere le estremità delle tubazioni. È necessario potervi
accedere per verificare la presenza di perdite al termine del processo di installazione (fare riferimento
alle sezioni "Controlli elettrici" e "Controlli delle perdite" del presente manuale).
Spazio dietro
all'unità
Tubazioni del
refrigerante
Nastro isolante
Avvolgere con
nastro isolante
Passaggio 1:
Fasciare il tubo di scarico, le tubazioni del
refrigerante e il cavo di segnale come mostrato nella
figura (non applicabile in alcune località del Nord
America).
Passaggio 2:
Utilizzando il nastro adesivo in vinile, fissare il tubo
di scarico alla parte inferiore delle tubazioni del
refrigerante.
Passaggio 3:
Con il nastro isolante, avvolgere saldamente tra loro
le tubazioni del refrigerante, il cavo di segnale e il
tubo di scarico. Verificare una seconda volta che
tutte queste parti siano fasciate saldamente.
Non intrecciare il cavo di segnale con
gli altri fili
Quando si riuniscono insieme questi elementi, non
intrecciare o incrociare il cavo del segnale con altri
cavi.
17
