Per il Nord America

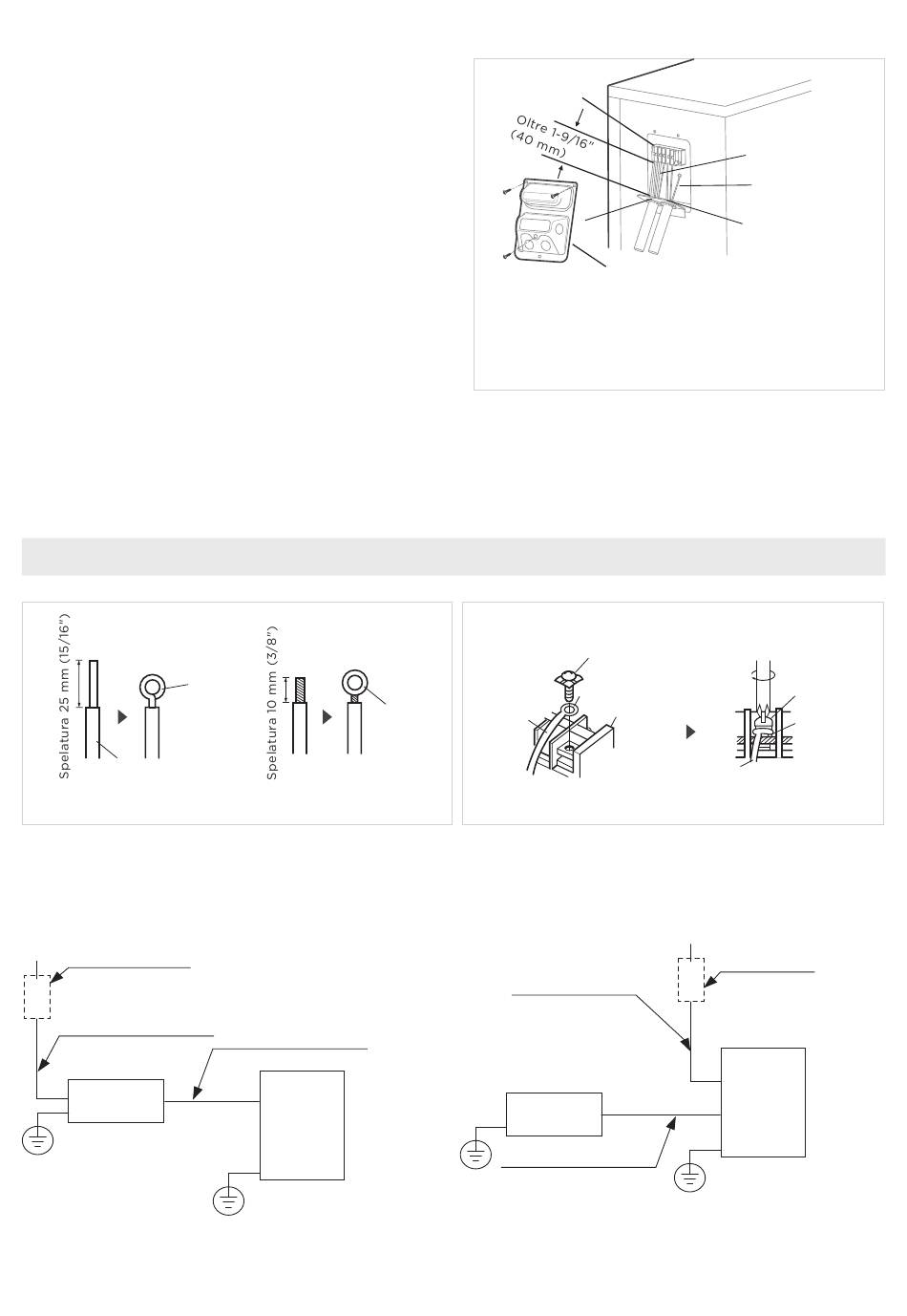

La morsettiera dell'unità esterna è protetta
da un coperchio del cablaggio elettrico sul
lato dell'unità. Lo schema elettrico completo è
riportato all'interno del coperchio del cablaggio.
• Rimuovere il copricavi dall'unità allentando le 3 viti.
• Smontare i tappi sul pannello di collegamento dei
condotti.
• Montare temporaneamente i condotti (non inclusi)
sul pannello di collegamento dei condotti.
• Collegare correttamente le linee di
alimentazione e di bassa tensione ai terminali
corrispondenti della morsettiera.
• Collegare a terra l'unità in conformità con i
codici normativi locali.
• Assicurarsi di regolare le dimensioni di ogni filo,
in modo che sia più lungo di alcuni centimetri
rispetto alla lunghezza richiesta per il cablaggio.
• Utilizzare i dadi di bloccaggio per fissare i tubi
di collegamento dei condotti.
NOTA: Si raccomanda di scegliere la corretta
dimensione dei cavi in base alla portata minima
del circuito indicata sulla targhetta dell'unità.
Come collegare correttamente le linee dei fili.
Anello
Isolante
Filo pieno
Passaggio 1:
intervenire correttamente sull'estremità del filo.
Presa a muro o sezionatore
dell'aria (Nord America) (da
acquistare separatamente)
Cavi di alimentazione
dell'unità esterna
Unità esterna
(A)
(A)
Terminale
rotondo
Filo a trefoli
Cavi di connessione
dell'unità interna ed
esterna (da acquistare
separatamente)
Unità
interna
Morsettiera
Copricavi
Selezionare il foro passante appropriato in base al
diametro del filo.
Vite con rondella
speciale
Terminale rotondo
Piastra terminale
Filo
Passaggio 2:
collegare la linea ai terminali corrispondenti della
morsettiera.
Cavi di alimentazione
dell'unità interna
Unità esterna
Cavi di connessione
dell'unità interna ed
esterna (da acquistare
separatamente)
24
Cavo di
collegamento
G G
Cavo di
alimentazione
Pannello di
collegamento dei
condotti
Vite con
rondella
speciale
Terminale
rotondo
Filo
Presa a muro o
sezionatore dell'aria (Nord
America) (da acquistare
separatamente)
Unità
interna
(B)
(B)
