5

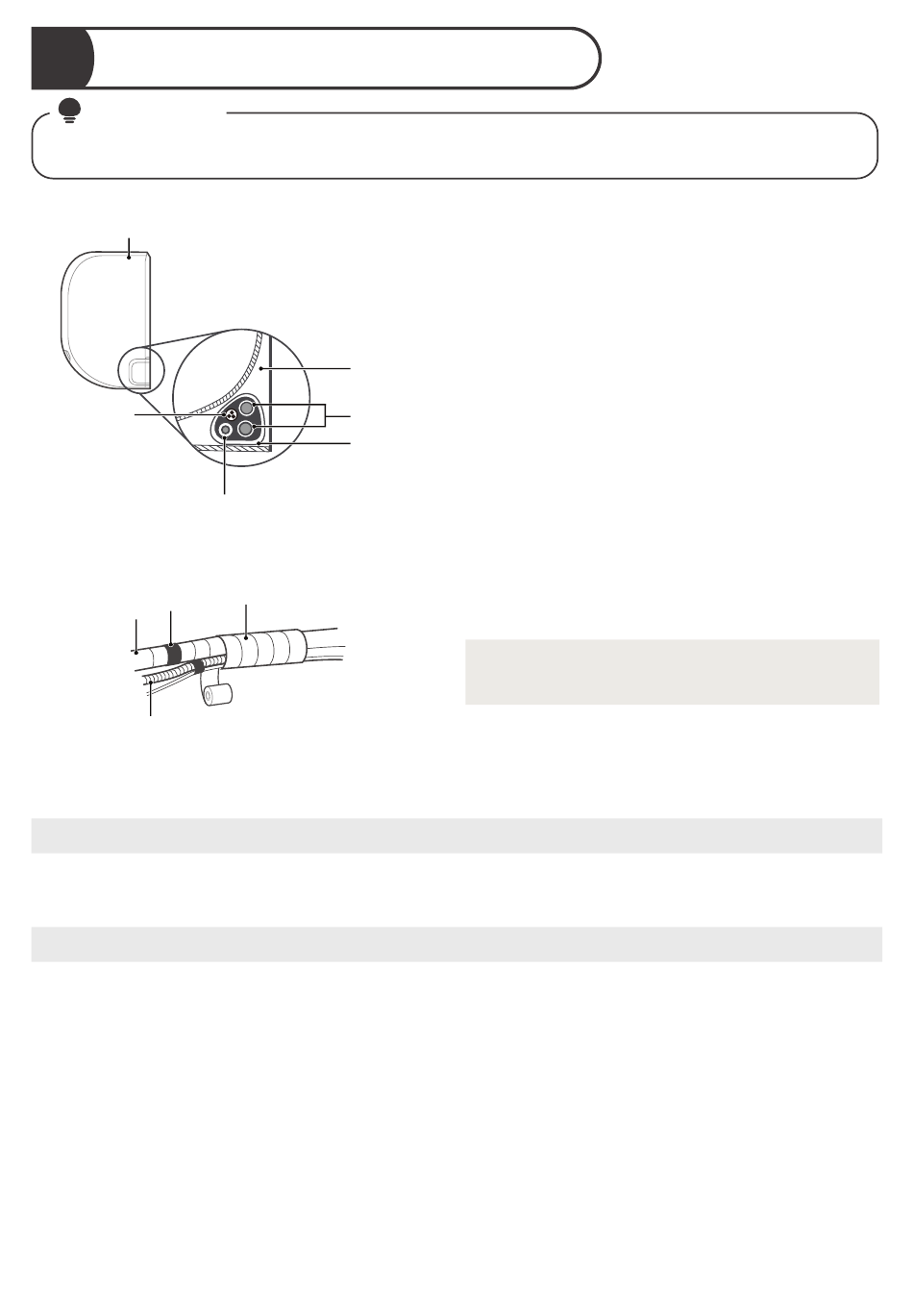

Rohrleitungen und Kabel umwickeln
ANMERKUNG
Bevor Sie die Rohrleitungen, den Abflussschlauch und das Signalkabel durch das Wandloch führen,
müssen Sie sie bündeln, um Platz zu sparen, sie zu schützen und zu isolieren.
Inneneinheit
Signalkabel
Ablassschlauch
Vinylband
(schmal)
Rohr
Ablassschlauch
ABLAUFSCHLAUCH MUSS NACH UNTEN LIEGEN
Achten Sie darauf, dass sich der Ablaufschlauch am unteren Ende des Bündels befindet. Wenn Sie den
Ablaufschlauch oben im Bündel anbringen, kann die Ablaufwanne überlaufen, was zu Fäulnis oder
Wasserschäden führen kann.
DIE ROHRENDEN DÜRFEN NICHT UMWICKELT WERDEN
Lassen Sie beim Umwickeln des Bündels die Enden der Rohrleitungen unverpackt. Sie müssen auf sie
zugreifen können, um sie am Ende des Installationsprozesses auf Lecks zu prüfen (siehe Abschnitt
„Elektrische Prüfungen und Leckprüfungen" in diesem Handbuch).
Raum hinter
Einheit
Kühlmitte-
lleitung
Isolierband
Umwickeln mit
Isolierband
Schritt 1:
Bündeln Sie den Ablassschlauch, die
Kältemittelleitungen und das Signalkabel wie
in der Abbildung gezeigt (gilt nicht für einige
Standorte in Nordamerika).
Schritt 2:
Unter Verwendung eines selbstklebenden
Vinylbands, befestigen Sie den Ablaufschlauch an
der Unterseite der Kühlmittelleitungen.
Schritt 3:
Wickeln Sie die Kältemittelleitungen, das
Signalkabel und den Ablaufschlauch mit
Isolierband fest zusammen. Vergewissern Sie sich,
dass alle Teile gebündelt sind.
Signalleitung nicht mit anderen
Drähten verflechten
Wenn Sie diese Teile zusammenbinden, dürfen
Sie das Signalkabel nicht mit anderen Kabeln
verflechten oder kreuzen.
17
