- Seite 1 Montage-, Wartungs- und Bedienungsanleitung Serie Kaltwasser - Wandklimageräte...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise zur Sicherheit Diese Bedienungs - und Montageanleitung enthält grundlegende Informationen und Hinweise zur Sicherheit , die bei Installation Betrieb und Wartung zu beachten sind. Daher muss sie vom Monteur sowie vom Bediener vor der Montage und Inbetriebnahme durchgelesen und befolgt werden. Sie muss am Aufstellungsort des Klimagerätes stets verfügbar sein. -
Seite 4: Allgemeine Beschreibung

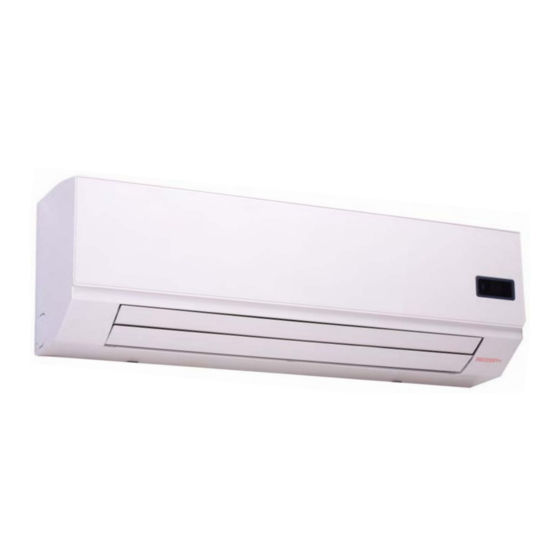

Allgemeine Beschreibung Die Wandklimageräte für Kaltwasserbetrieb der Serie MKG besteht aus 3 Modellen zur Abdeckung eines Leistungsbereiches von 1500 bis 4500 Watt Kühlleistung. Einfache Montage über Montageplatte. Serienmäßig mit eingebautem 3 - Wegeventil und Infrarot - Fernbedienung für einfache Montage und höchstem Bedienkomfort. - Seite 5 Technische Daten Modell Spannung Luftleistung max 2200 3077 4455 Kühlleistung Btu/h 7500 10500 15200 3019 4338 6300 Heizleistung Btu/h 10300 14800 21500 Anschlussleistung Stromaufnahme Schalldruckpegel dB(A) 30/28/23 35/32/27 38/35/31 Wasserdurchflussmenge Druckverlust Anzahl Rohrreihen Abstand Rohr x Rohrreihe 21×13.37 21×13.37 21×13.37 Lamellenabstand Kaltwasser - Typ Lamelle...
- Seite 6 Abmessungen Model MKG-250 MKG-400 MKG-600 1080...
-
Seite 7: Einsatzbereiche Der Verschiedenen Betriebsarten
Einsatzbereiche der verschiedenen Betriebsarten Temperatur Aussen - Raum - Wassereintritts - temperatur temperatur temperatur Betriebsart Kühlbetreib 21°C 43°C 17°C 32°C 3°C 20°C -5°C 24°C 0°C 30°C 30°C 75°C Heizbetrieb Entfeuchtungs- 11°C 43°C 17°C 30°C 3°C 20°C betrieb Einstellung Notbetrieb Druckknopf Notbetrieb Für den Fall, das die Batterien der Fernbedienung leer sind, haben Sie über den Notknopf die Möglichkeit das Klimagerät einzuschalten. - Seite 8 1808 2332 13.6 1651 2072 1713 2213 1766 2354 1836 2495 15.2 1696 2217 1759 2368 1814 2519 1886 2670 MKG-250 10.5 1423 1674 1477 1789 1522 1903 1583 2017 12.0 1473 1800 1528 1923 1575 2046 1638 2169 13.6...
- Seite 9 2528 3262 26.2 2309 2897 2395 3095 2469 3292 2568 3490 30.3 2372 3100 2460 3311 2536 3523 2638 3734 MKG-400 17.8 1991 2342 2065 2502 2129 2661 2214 2821 22.0 2060 2518 2137 2690 2203 2862 2292 3033 26.2...
- Seite 10 3660 4722 32.9 3343 4195 3468 4481 3575 4767 3718 5053 36.7 3434 4488 3562 4794 3672 5101 3819 5407 MKG-600 25.4 2882 3391 2990 3622 3083 3853 3206 4084 29.0 2983 3646 3095 3895 3190 4143 3318 4392 32.9...
- Seite 11 Wasser Wassereintrittstemperatur ℃ Modell verlust menge (L/H) (kPa) 2180 2524 2868 3442 4130 4956 2294 2657 3019 3623 4347 5217 MKG-250 10.9 2432 2816 3200 3840 4608 5530 12.2 2529 2929 3328 3994 4793 5751 14.2 3132 3627 4121 4945...
-
Seite 12: Antrieb 3 - Wegeventil
Antrieb 3 - Wegeventil Spannung : 230 / 1 / 50 Hz Anschlussleistung : 2,5 Watt Stromaufnahme : 0,25 A Öffnungszeit : 3 Min. Schliesszeit : 3 Min. Schnitt Stellantrieb 1. Sichtfenster 4. Mikroschalter elektrisch, 4 Adern 2. Thermostatisches Element aus Wachs 5. -
Seite 13: Druckverlust 3 - Wegeventil
Druckverlust 3 - Wegeventil Grösse 1/2" Dreiwegeventil MKG 250 / 400 Durchgang Kv 1,7 By-pass Kv 1,3 m bar mm c.a. 2000 1000 1000 2000 3000 m /h 0.01 0.02 0.03 0.05 Wassermenge Grösse 3/4" Dreiwegeventil MKG 600 Durchgang Kv 2,8... -
Seite 14: Montage Der Inneneinheiten
Montage der Inneneinheiten Montageplatte MKG 250 und 400 Gehäuseabmessungen Montageplatte MKG 600 1080 Gehäuseabmessungen Bohrungen für Befestigungsschrauben... - Seite 15 Anschluss der Wasser - Kondensat - und Elektroleitungen Sie haben 4 Möglichkeiten die Leitungen aus dem Innengerät herauszuführen Hinten 1 Rechts Links Hinten 2 Abdeckkappe ( Rechts und Links ) Modell MKG 250 / 400 MKG 600 Entlüftungshahn 3/4” 3/4” Wassereintritt Wasseraustritt 3/4”...
- Seite 16 Elektroanschluss Der Elektroanschluss darf nur von einem autorisierten Fachmann gemäß den Richtlinien des örtlichen Elektroversorgungsunternehmens ( EVU ) durchgeführt werden. Frontblende Abdeckung Elektrofach Klemmleiste Klemmleisten Zuleitung 3 x 1,5 mm² Gruppenregler und Fern EIN / AUS Abdeckung mit integriertem Display Platine mit DIP - Schaltern...
- Seite 17 Anschluss Gruppenregler CCM 03 / CCM 09 Adressierung der Inneneinheiten für CCM Regler Alle angeschlossenenen Inneneinheiten sind, bei Verwendung des Zentralreglers CCM 03 oder CCM 09 zusätzlich, auf der Platine über die Dipschalter S1 und die Drehschalter S2 gemäß nachstehender Tabelle zu adressieren Adressierung der Inneninheiten Address Code ENC2...
-
Seite 18: Bedienungs - Und Wartungshinweise
Bedienungs - und Wartungshinweise A. Einstellung der Luftausblasrichtung Einstellen der vertikalen Luftführung Die Einstellung der horizontalen Luftlenklamellen, erfolgt durch die Funktion SWING auf der Infrarot - Fernbedienung. Durch Drücken der SWING - Taste aktivieren oder stoppen Sie die Swingbewegung der Luftlenklamellen . Um Beschädigungen an den Lamellen und der SWING - Motore zu vermeiden, sollten die Positionsänderungen der horizontalen Lamellen, nur mit der Fernbedienung vorgenommen werden. -
Seite 19: Betriebs - Und Störmeldungen
Betriebs - und Störmeldungen Für die Kaltwasserwandgeräte der Serie MKG werden Stör - Kode im Display über LED `s und einer zweistelligen Digital -Anzeige dargestellt. Betriebs - LED blinkt langsam : Reset nach Spannungsfreischaltung Betriebs - LED ist aus : das Gerät befindet sich in Standby Betriebs - LED leuchtet : das Gerät Kühlt oder Heizt... -
Seite 20: Bedienung Über Infrarot-Fernbedienung
1 Bedienung über Infrarot-Fernbedienung • Halten Sie die Fernbedienung so, dass die Signale ungehindert zum Empfänger des Klimagerätes gelangen können • Ein Piepton bestätigt die vollständige Übertragung des Signals • Die maximale Entfernung zum Klimagerät beträgt 8-11 Meter • Bei nicht einwandfreier Signalübertragung entsteht eine Wartezeit von bis zu 15 Minuten •... -
Seite 21: Wechseln Der Batterien
2 Wechseln der Batterien • Für die Fernbedienung werden zwei Alkali-Batterien benötigt • Abdeckung des Batteriefaches auf der Rückseite herunterschieben • Leere Batterien entfernen und neue einlegen • Nach dem Batteriewechsel muss die Fernbedienung neu einge- stellt werden HINWEISE: Beim Batteriewechsel keine alten oder verschiedenartigen Batterien verwenden. -
Seite 22: Bedientasten Infrarot - Fernbedienung Modell R 51 / E
Bedientasten Infrarot - Fernbedienung Modell R 51 / E ° SE T TE MPE R ATURE AU TO C OOL HIGH HE AT L OW TE MP ON/OFF FAN S PE ED MODE S WING E CONOMIC RUNNING TIMER V ENT CANC EL L OCK R ES ET... - Seite 23 Drucktaste TEMP Jedes Drücken senkt die Einstellung der Raumtemperatur um 1°C Drucktaste TEMP Jedes Drücken hebt die Einstellung der Raumtemperatur um 1°C Drucktaste MODE: Jedes Drücken verändert die gewünschte Betriebsart in der Rei- henfolge Auto Cool Heat Auto: Automatikbetrieb Cool: Kühlbetrieb Dry: Entfeuchtungsbetrieb...
- Seite 24 Drucktaste ON/OFF: Drucktaste zum Ein- und Ausschalten des Klimagerätes Drucktaste TIMER : Drucktaste zum automatischen Ein – und Ausschalten des Klima- gerätes. Die Eingabe der Ein – und Ausschaltzeit erfolgt durch wiederholtes Drücken der TEMP - Pfeiltasten ( 1 und 2 ) in 30 Mi- nuten-Schritten.
-
Seite 25: Anzeigen Im Display
Anzeigen im Display Anzeigenfeld Übermittlungsanzeige EIN/AUS-Anzeige Betriebsart-Anzeige Speicheranzeige / Tastensperre Anzeige Timerfunktion Anzeige Lüfterstufe... - Seite 26 Anzeigenfeld: Im LCD-Display wird die eingestellte Raumtemperatur angezeigt. Des weiteren erscheint im Modus TIMER die Einschaltzeit TIMER ON oder die Ausschaltzeit TIMER OFF. In der Betriebsart nur Lüf- ter FAN sind keine Anzeigen im Display. Übermittlungsanzeige Sie blinkt 1x wenn die Fernbedienung einen Befehl an das Klima- gerät übermittelt.
-
Seite 27: Beschreibung Der Betriebsarten
Beschreibung der Betriebsarten Sobald Sie die Stromzufuhr des Klimagerätes über den Sicherungsau- tomaten freigegeben haben, blinkt die Betriebs-LED im Anzeigenfeld der Kassette. Das Klimagerät ist nun Betriebsbereit. Automatik-Betrieb: Mit der MODE-Taste wählen Sie die Betriebsart AUTO Mit den TEMP-Tasten stellen Sie die gewünschte Raumtemperatur Drücken Sie nun die ON/OFF-Taste zum Einschalten des Klimage- rätes. -
Seite 28: Betriebsart Entfeuchten, Dry
ANMERKUNG: Im FAN-Modus erfolgt keine Kontrolle der Raumtemperatur. Das Klima- gerät saugt die Raumluft an, filtert sie und bläst sie wieder in den Raum. Es erfolgt weder eine Kühlung noch eine Heizung des Raumes. Betriebsart Entfeuchten, DRY Wählen Sie bei ausgeschaltetem Gerät die Betriebsart DRY (Ent- feuchten) Mit den TEMP-Pfeiltasten stellen Sie eine Raumtemperatur von 17- 30°C ein... - Seite 29 Automatisches Ausschalten ( TIMER OFF ) Drücken Sie die CANCEL - Taste. Im Display der Fernbedienung erscheint TIMER OFF, die zuletzt eingestellte Start - Zeit, sowie der Buchstabe „h“. Drücken Sie nun die TEMP – Taste um die Einschaltzeit zu lö- schen.
