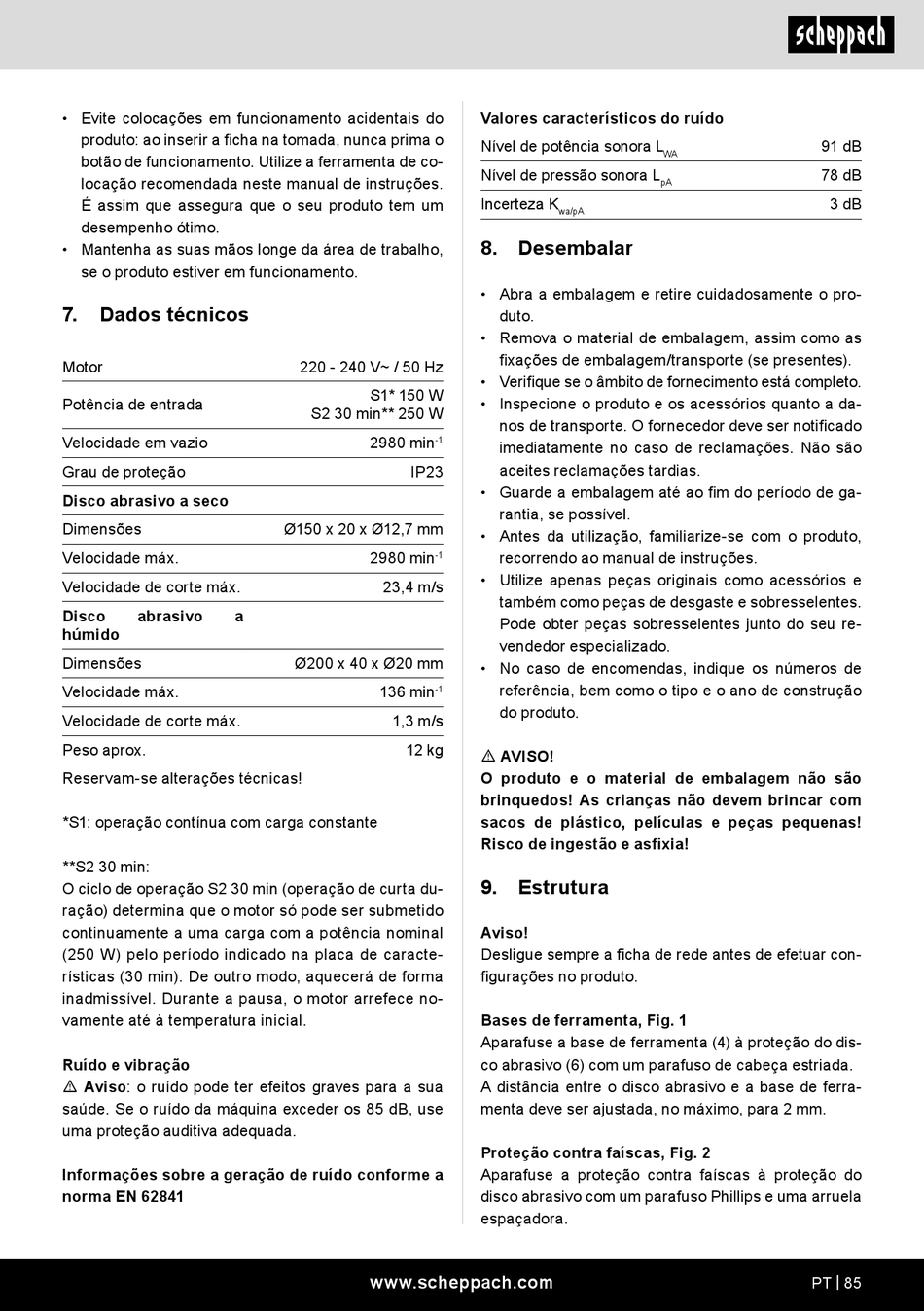

Scheppach BG200W Originalbetriebsanleitung Seite 85

• Evite colocações em funcionamento acidentais do
produto: ao inserir a ficha na tomada, nunca prima o
botão de funcionamento. Utilize a ferramenta de co-
locação recomendada neste manual de instruções.
É assim que assegura que o seu produto tem um
desempenho ótimo.
• Mantenha as suas mãos longe da área de trabalho,
se o produto estiver em funcionamento.
7. Dados técnicos
Motor
Potência de entrada
Velocidade em vazio
Grau de proteção
Disco abrasivo a seco
Dimensões
Velocidade máx.
Velocidade de corte máx.
Disco abrasivo a
húmido
Dimensões
Velocidade máx.
Velocidade de corte máx.
Peso aprox.
Reservam-se alterações técnicas!
*S1: operação contínua com carga constante
**S2 30 min:
O ciclo de operação S2 30 min (operação de curta du-
ração) determina que o motor só pode ser submetido
continuamente a uma carga com a potência nominal
(250 W) pelo período indicado na placa de caracte-
rísticas (30 min). De outro modo, aquecerá de forma
inadmissível. Durante a pausa, o motor arrefece no-
vamente até à temperatura inicial.
Ruído e vibração
m Aviso: o ruído pode ter efeitos graves para a sua
saúde. Se o ruído da máquina exceder os 85 dB, use
uma proteção auditiva adequada.
Informações sobre a geração de ruído conforme a
norma EN 62841
220 - 240 V~ / 50 Hz
S1* 150 W
S2 30 min** 250 W
2980 min
-1
IP23
Ø150 x 20 x Ø12,7 mm
2980 min
-1
23,4 m/s
Ø200 x 40 x Ø20 mm
136 min
-1
1,3 m/s
12 kg
www.scheppach.com
Valores característicos do ruído
Nível de potência sonora L
Nível de pressão sonora L
Incerteza K
wa/pA
8. Desembalar
• Abra a embalagem e retire cuidadosamente o pro-
duto.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9. Estrutura
Aviso!
Desligue sempre a ficha de rede antes de efetuar con-
figurações no produto.
Bases de ferramenta, Fig. 1
Aparafuse a base de ferramenta (4) à proteção do dis-
co abrasivo (6) com um parafuso de cabeça estriada.
A distância entre o disco abrasivo e a base de ferra-
menta deve ser ajustada, no máximo, para 2 mm.
Proteção contra faíscas, Fig. 2
Aparafuse a proteção contra faíscas à proteção do
disco abrasivo com um parafuso Phillips e uma arruela
espaçadora.
91 dB
WA
78 dB
pA
3 dB
PT | 85
