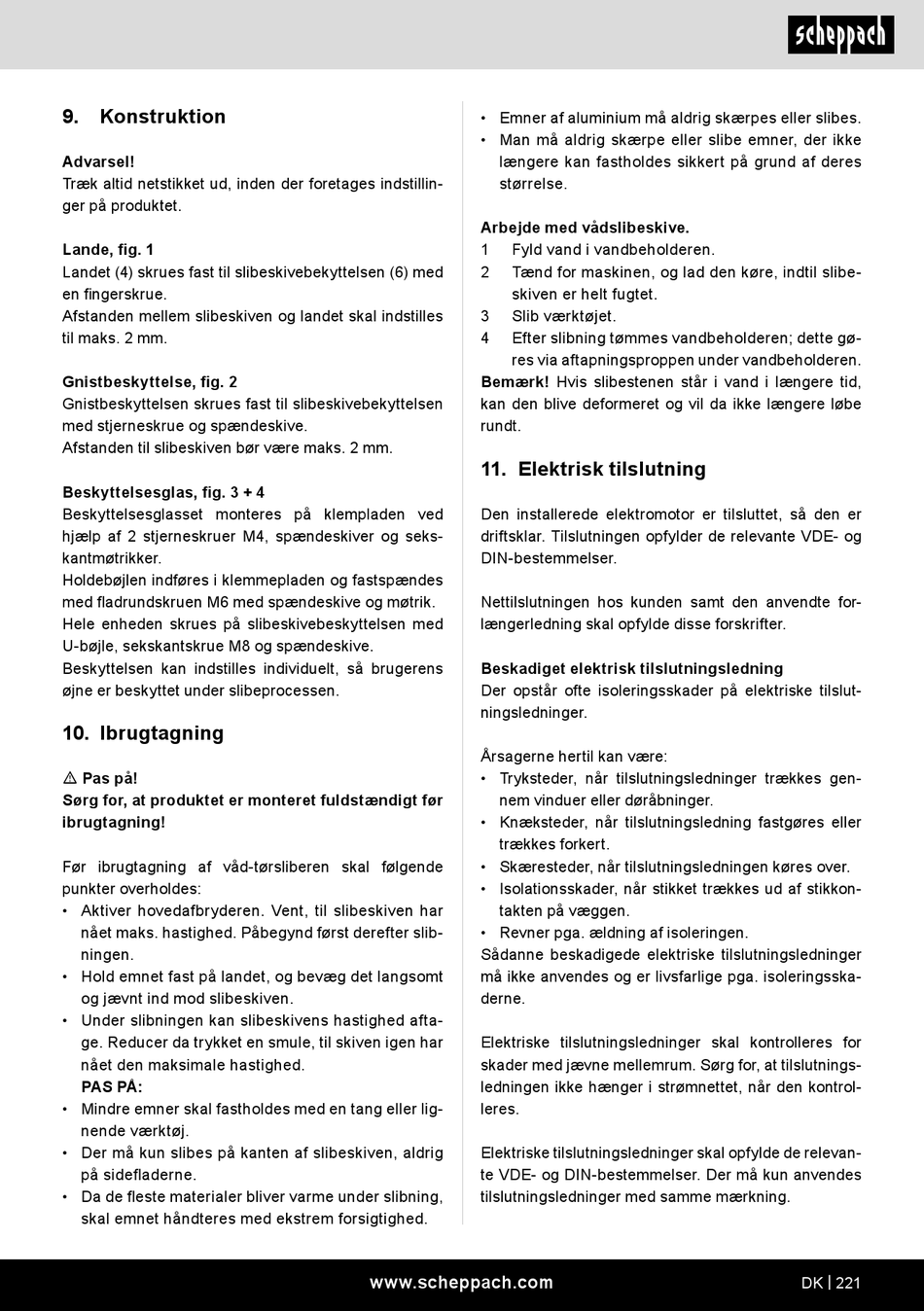

Scheppach BG200W Originalbetriebsanleitung Seite 221

9. Konstruktion
Advarsel!
Træk altid netstikket ud, inden der foretages indstillin-
ger på produktet.
Lande, fig. 1
Landet (4) skrues fast til slibeskivebekyttelsen (6) med
en fingerskrue.
Afstanden mellem slibeskiven og landet skal indstilles
til maks. 2 mm.
Gnistbeskyttelse, fig. 2
Gnistbeskyttelsen skrues fast til slibeskivebekyttelsen
med stjerneskrue og spændeskive.
Afstanden til slibeskiven bør være maks. 2 mm.
Beskyttelsesglas, fig. 3 + 4
Beskyttelsesglasset monteres på klempladen ved
hjælp af 2 stjerneskruer M4, spændeskiver og seks-
kantmøtrikker.
Holdebøjlen indføres i klemmepladen og fastspændes
med fladrundskruen M6 med spændeskive og møtrik.
Hele enheden skrues på slibeskivebeskyttelsen med
U-bøjle, sekskantskrue M8 og spændeskive.
Beskyttelsen kan indstilles individuelt, så brugerens
øjne er beskyttet under slibeprocessen.
10. Ibrugtagning
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Før ibrugtagning af våd-tørsliberen skal følgende
punkter overholdes:
• Aktiver hovedafbryderen. Vent, til slibeskiven har
nået maks. hastighed. Påbegynd først derefter slib-
ningen.
• Hold emnet fast på landet, og bevæg det langsomt
og jævnt ind mod slibeskiven.
• Under slibningen kan slibeskivens hastighed afta-
ge. Reducer da trykket en smule, til skiven igen har
nået den maksimale hastighed.
PAS PÅ:
• Mindre emner skal fastholdes med en tang eller lig-
nende værktøj.
• Der må kun slibes på kanten af slibeskiven, aldrig
på sidefladerne.
• Da de fleste materialer bliver varme under slibning,
skal emnet håndteres med ekstrem forsigtighed.
• Emner af aluminium må aldrig skærpes eller slibes.
• Man må aldrig skærpe eller slibe emner, der ikke
længere kan fastholdes sikkert på grund af deres
størrelse.
Arbejde med vådslibeskive.
1 Fyld vand i vandbeholderen.
2 Tænd for maskinen, og lad den køre, indtil slibe-
skiven er helt fugtet.
3 Slib værktøjet.
4 Efter slibning tømmes vandbeholderen; dette gø-
res via aftapningsproppen under vandbeholderen.
Bemærk! Hvis slibestenen står i vand i længere tid,
kan den blive deformeret og vil da ikke længere løbe
rundt.
11. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante VDE- og
DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte for-
længerledning skal opfylde disse forskrifter.
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger
må ikke anvendes og er livsfarlige pga. isoleringsska-
derne.
Elektriske tilslutningsledninger skal kontrolleres for
skader med jævne mellemrum. Sørg for, at tilslutnings-
ledningen ikke hænger i strømnettet, når den kontrol-
leres.
Elektriske tilslutningsledninger skal opfylde de relevan-
te VDE- og DIN-bestemmelser. Der må kun anvendes
tilslutningsledninger med samme mærkning.
