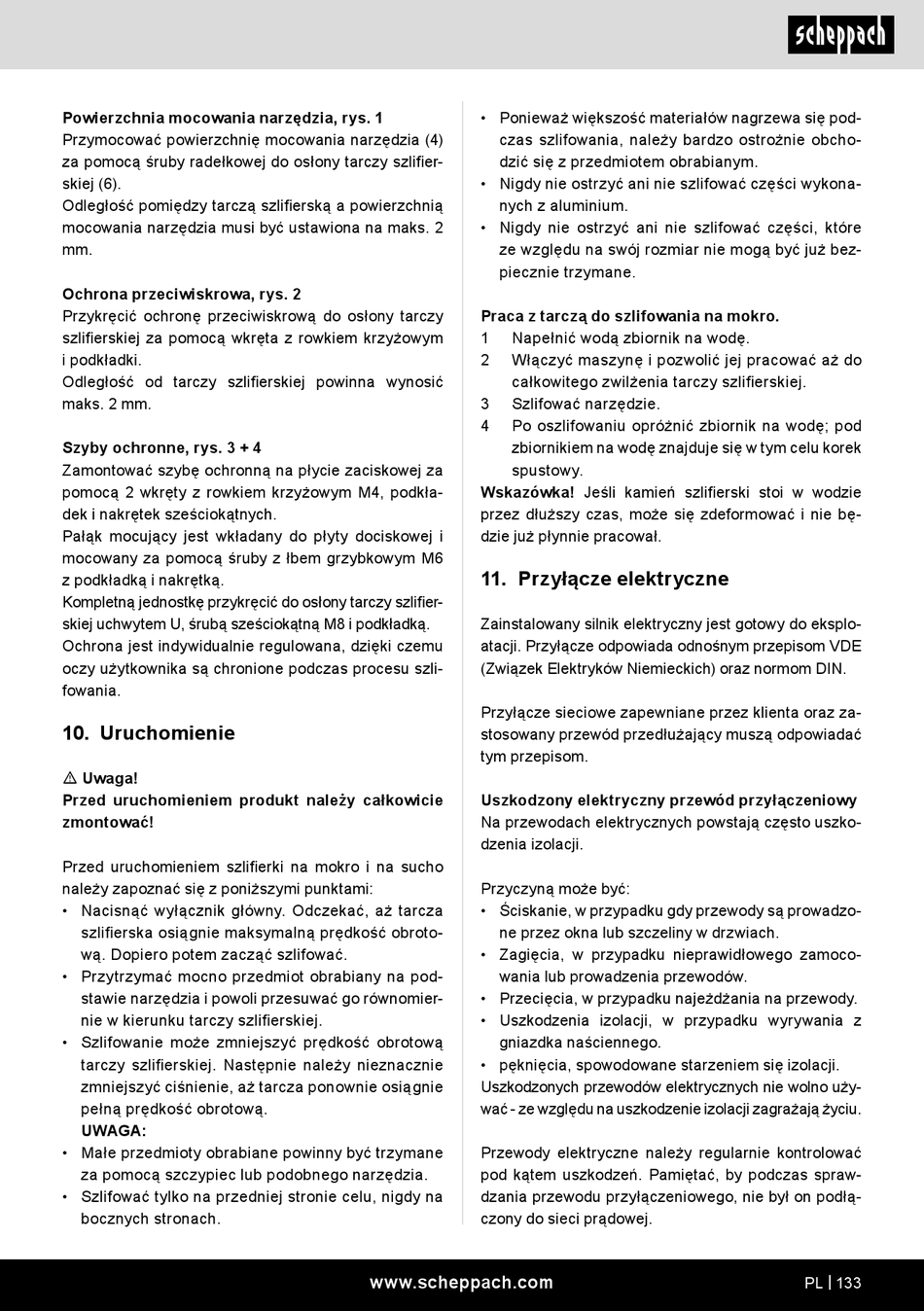

Scheppach BG200W Originalbetriebsanleitung Seite 133

Powierzchnia mocowania narzędzia, rys. 1
Przymocować powierzchnię mocowania narzędzia (4)
za pomocą śruby radełkowej do osłony tarczy szlifier-
skiej (6).
Odległość pomiędzy tarczą szlifierską a powierzchnią
mocowania narzędzia musi być ustawiona na maks. 2
mm.
Ochrona przeciwiskrowa, rys. 2
Przykręcić ochronę przeciwiskrową do osłony tarczy
szlifierskiej za pomocą wkręta z rowkiem krzyżowym
i podkładki.
Odległość od tarczy szlifierskiej powinna wynosić
maks. 2 mm.
Szyby ochronne, rys. 3 + 4
Zamontować szybę ochronną na płycie zaciskowej za
pomocą 2 wkręty z rowkiem krzyżowym M4, podkła-
dek i nakrętek sześciokątnych.
Pałąk mocujący jest wkładany do płyty dociskowej i
mocowany za pomocą śruby z łbem grzybkowym M6
z podkładką i nakrętką.
Kompletną jednostkę przykręcić do osłony tarczy szlifier-
skiej uchwytem U, śrubą sześciokątną M8 i podkładką.
Ochrona jest indywidualnie regulowana, dzięki czemu
oczy użytkownika są chronione podczas procesu szli-
fowania.
10. Uruchomienie
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
Przed uruchomieniem szlifierki na mokro i na sucho
należy zapoznać się z poniższymi punktami:
• Nacisnąć wyłącznik główny. Odczekać, aż tarcza
szlifierska osiągnie maksymalną prędkość obroto-
wą. Dopiero potem zacząć szlifować.
• Przytrzymać mocno przedmiot obrabiany na pod-
stawie narzędzia i powoli przesuwać go równomier-
nie w kierunku tarczy szlifierskiej.
• Szlifowanie może zmniejszyć prędkość obrotową
tarczy szlifierskiej. Następnie należy nieznacznie
zmniejszyć ciśnienie, aż tarcza ponownie osiągnie
pełną prędkość obrotową.
UWAGA:
• Małe przedmioty obrabiane powinny być trzymane
za pomocą szczypiec lub podobnego narzędzia.
• Szlifować tylko na przedniej stronie celu, nigdy na
bocznych stronach.
• Ponieważ większość materiałów nagrzewa się pod-
czas szlifowania, należy bardzo ostrożnie obcho-
dzić się z przedmiotem obrabianym.
• Nigdy nie ostrzyć ani nie szlifować części wykona-
nych z aluminium.
• Nigdy nie ostrzyć ani nie szlifować części, które
ze względu na swój rozmiar nie mogą być już bez-
piecznie trzymane.
Praca z tarczą do szlifowania na mokro.
1 Napełnić wodą zbiornik na wodę.
2 Włączyć maszynę i pozwolić jej pracować aż do
całkowitego zwilżenia tarczy szlifierskiej.
3 Szlifować narzędzie.
4 Po oszlifowaniu opróżnić zbiornik na wodę; pod
zbiornikiem na wodę znajduje się w tym celu korek
spustowy.
Wskazówka! Jeśli kamień szlifierski stoi w wodzie
przez dłuższy czas, może się zdeformować i nie bę-
dzie już płynnie pracował.
11. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksplo-
atacji. Przyłącze odpowiada odnośnym przepisom VDE
(Związek Elektryków Niemieckich) oraz normom DIN.
Przyłącze sieciowe zapewniane przez klienta oraz za-
stosowany przewód przedłużający muszą odpowiadać
tym przepisom.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno uży-
wać - ze względu na uszkodzenie izolacji zagrażają życiu.
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu przyłączeniowego, nie był on podłą-
czony do sieci prądowej.
www.scheppach.com PL | 133
