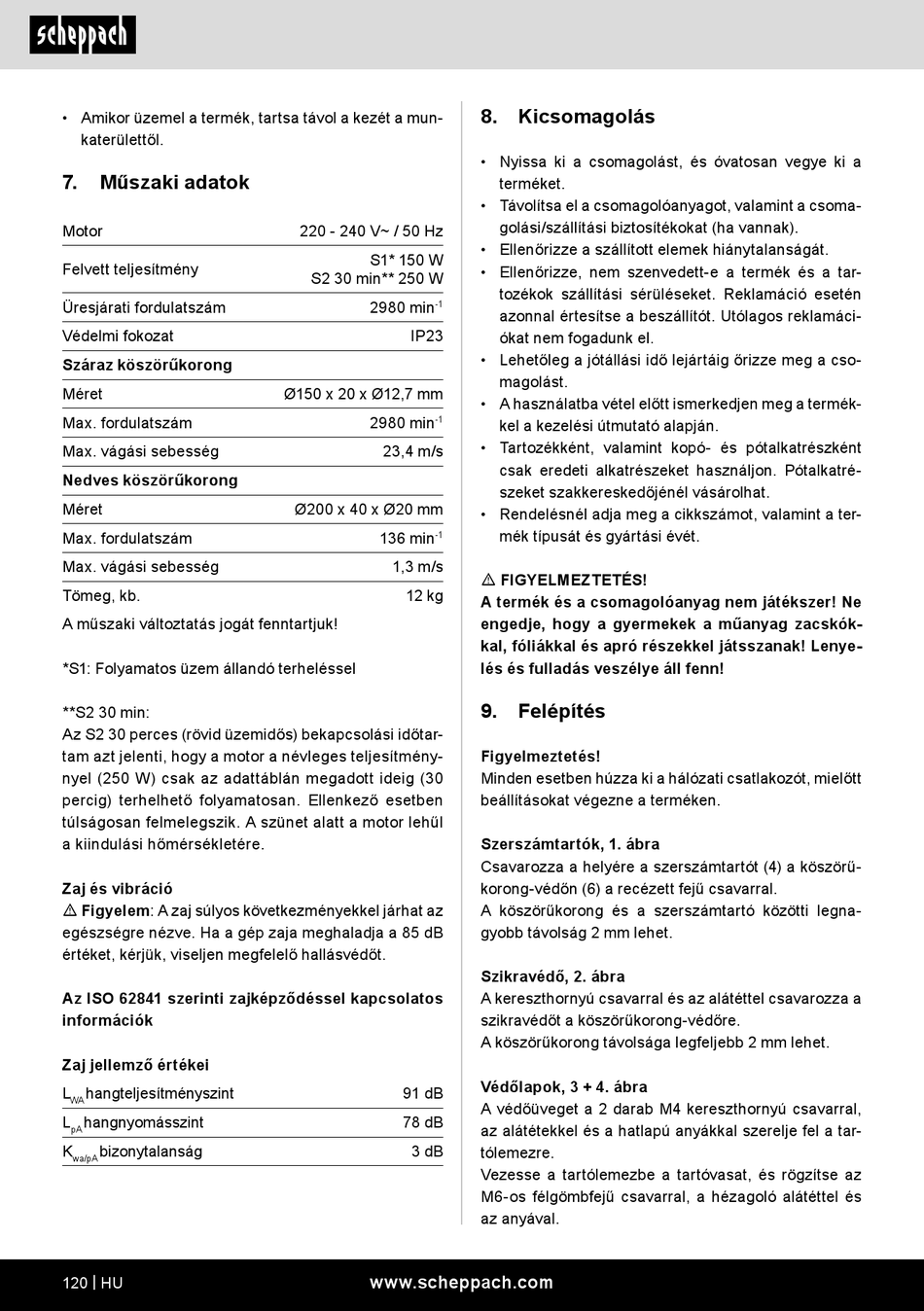

Scheppach BG200W Originalbetriebsanleitung Seite 120

• Amikor üzemel a termék, tartsa távol a kezét a mun-
katerülettől.
7. Műszaki adatok
Motor
Felvett teljesítmény
Üresjárati fordulatszám
Védelmi fokozat
Száraz köszörűkorong
Méret
Max. fordulatszám
Max. vágási sebesség
Nedves köszörűkorong
Méret
Max. fordulatszám
Max. vágási sebesség
Tömeg, kb.
A műszaki változtatás jogát fenntartjuk!
*S1: Folyamatos üzem állandó terheléssel
**S2 30 min:
Az S2 30 perces (rövid üzemidős) bekapcsolási időtar-
tam azt jelenti, hogy a motor a névleges teljesítmény-
nyel (250 W) csak az adattáblán megadott ideig (30
percig) terhelhető folyamatosan. Ellenkező esetben
túlságosan felmelegszik. A szünet alatt a motor lehűl
a kiindulási hőmérsékletére.
Zaj és vibráció
m Figyelem: A zaj súlyos következményekkel járhat az
egészségre nézve. Ha a gép zaja meghaladja a 85 dB
értéket, kérjük, viseljen megfelelő hallásvédőt.
Az ISO 62841 szerinti zajképződéssel kapcsolatos
információk
Zaj jellemző értékei
L hangteljesítményszint
WA
L hangnyomásszint
pA
K bizonytalanság
wa/pA
120 | HU
220 - 240 V~ / 50 Hz
S1* 150 W
S2 30 min** 250 W
2980 min
-1
IP23
Ø150 x 20 x Ø12,7 mm
2980 min
-1
23,4 m/s
Ø200 x 40 x Ø20 mm
136 min
-1
1,3 m/s
12 kg
91 dB
78 dB
3 dB
www.scheppach.com
8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tar-
tozékok szállítási sérüléseket. Reklamáció esetén
azonnal értesítse a beszállítót. Utólagos reklamáci-
ókat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
• A használatba vétel előtt ismerkedjen meg a termék-
kel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a ter-
mék típusát és gyártási évét.
m FIGYELMEZTETÉS!
A termék és a csomagolóanyag nem játékszer! Ne
engedje, hogy a gyermekek a műanyag zacskók-
kal, fóliákkal és apró részekkel játsszanak! Lenye-
lés és fulladás veszélye áll fenn!
9. Felépítés
Figyelmeztetés!
Minden esetben húzza ki a hálózati csatlakozót, mielőtt
beállításokat végezne a terméken.
Szerszámtartók, 1. ábra
Csavarozza a helyére a szerszámtartót (4) a köszörű-
korong-védőn (6) a recézett fejű csavarral.
A köszörűkorong és a szerszámtartó közötti legna-
gyobb távolság 2 mm lehet.
Szikravédő, 2. ábra
A kereszthornyú csavarral és az alátéttel csavarozza a
szikravédőt a köszörűkorong-védőre.
A köszörűkorong távolsága legfeljebb 2 mm lehet.
Védőlapok, 3 + 4. ábra
A védőüveget a 2 darab M4 kereszthornyú csavarral,
az alátétekkel és a hatlapú anyákkal szerelje fel a tar-
tólemezre.
Vezesse a tartólemezbe a tartóvasat, és rögzítse az
M6-os félgömbfejű csavarral, a hézagoló alátéttel és
az anyával.
