Scheppach BG200AL Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Schleifmaschinen
  5. BG200AL
  6. Original bedienungsanleitung
Scheppach BG200AL Original Bedienungsanleitung

Scheppach BG200AL Original Bedienungsanleitung

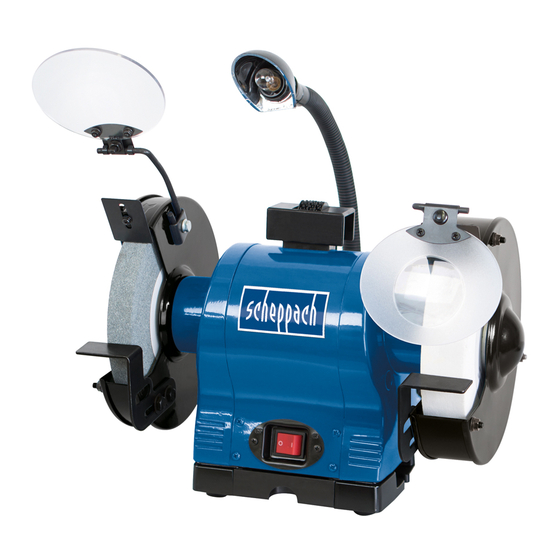

Doppelschleifer
Vorschau ausblenden Andere Handbücher für BG200AL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

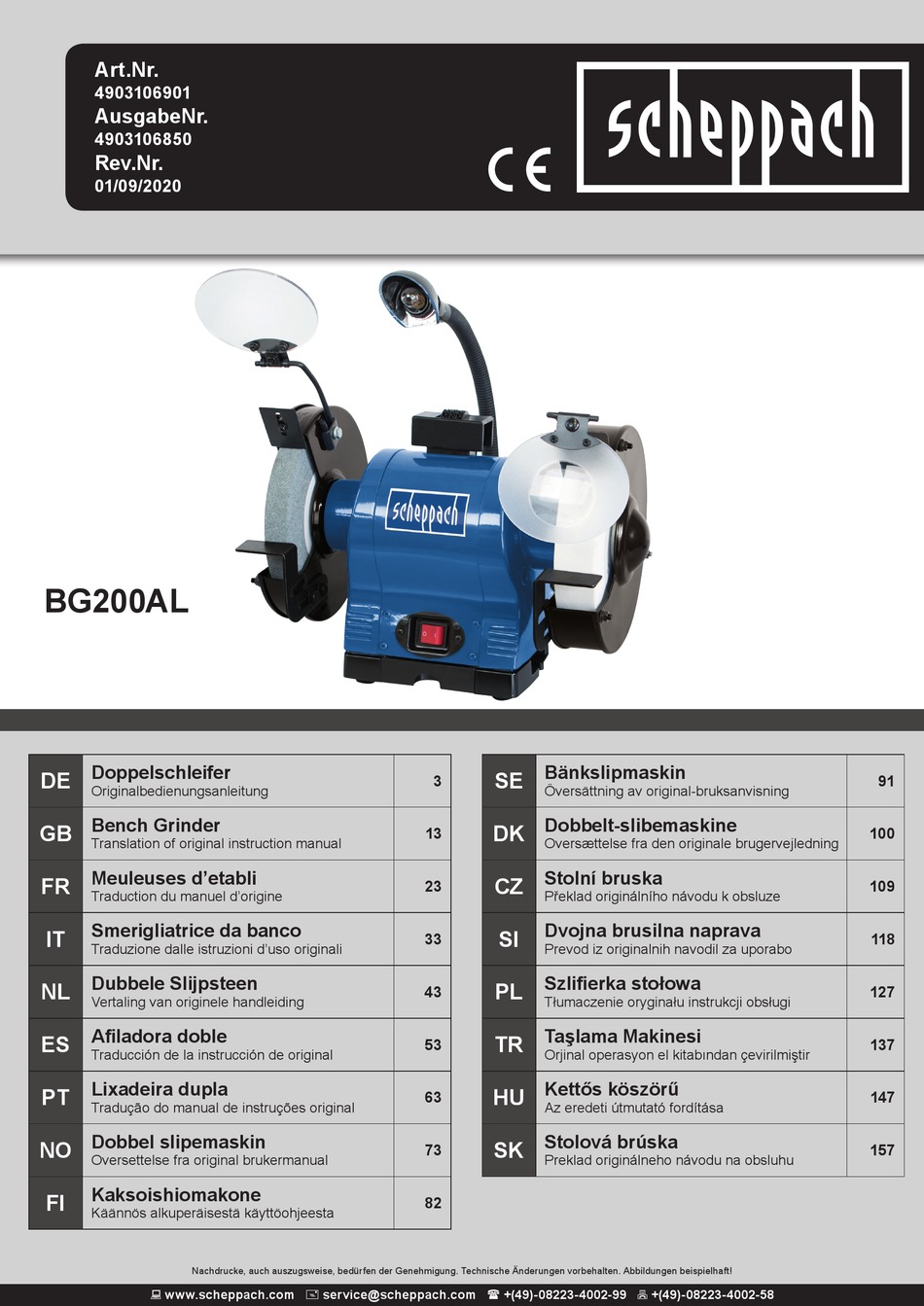

Art.Nr.
4903106901
AusgabeNr.
4903106850
Rev.Nr.
01/09/2020
BG200AL
Doppelschleifer
DE
Originalbedienungsanleitung
Bench Grinder
GB
Translation of original instruction manual
Meuleuses d'etabli
FR
Traduction du manuel d'origine
Smerigliatrice da banco
IT
Traduzione dalle istruzioni d'uso originali
Dubbele Slijpsteen
NL
Vertaling van originele handleiding
Afiladora doble
ES
Traducción de la instrucción de original
Lixadeira dupla
PT
Tradução do manual de instruções original
Dobbel slipemaskin
NO
Oversettelse fra original brukermanual
Kaksoishiomakone
FI
Käännös alkuperäisestä käyttöohjeesta
