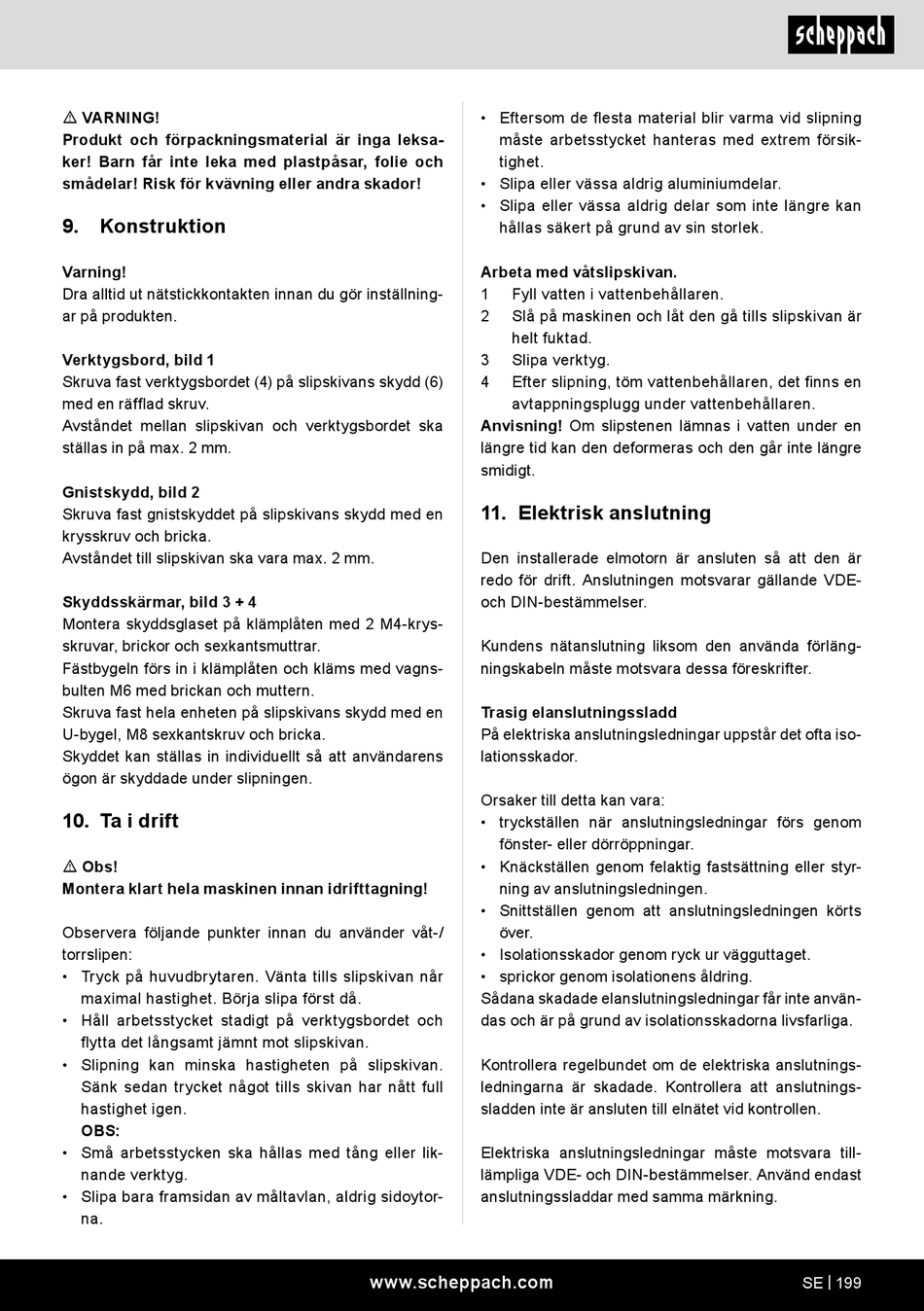

Scheppach BG200W Originalbetriebsanleitung Seite 199

m VARNING!
Produkt och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
9. Konstruktion
Varning!
Dra alltid ut nätstickkontakten innan du gör inställning-
ar på produkten.
Verktygsbord, bild 1
Skruva fast verktygsbordet (4) på slipskivans skydd (6)
med en räfflad skruv.
Avståndet mellan slipskivan och verktygsbordet ska
ställas in på max. 2 mm.
Gnistskydd, bild 2
Skruva fast gnistskyddet på slipskivans skydd med en
krysskruv och bricka.
Avståndet till slipskivan ska vara max. 2 mm.
Skyddsskärmar, bild 3 + 4
Montera skyddsglaset på klämplåten med 2 M4-krys-
skruvar, brickor och sexkantsmuttrar.
Fästbygeln förs in i klämplåten och kläms med vagns-
bulten M6 med brickan och muttern.
Skruva fast hela enheten på slipskivans skydd med en
U-bygel, M8 sexkantskruv och bricka.
Skyddet kan ställas in individuellt så att användarens
ögon är skyddade under slipningen.
10. Ta i drift
m Obs!
Montera klart hela maskinen innan idrifttagning!
Observera följande punkter innan du använder våt-/
torrslipen:
• Tryck på huvudbrytaren. Vänta tills slipskivan når
maximal hastighet. Börja slipa först då.
• Håll arbetsstycket stadigt på verktygsbordet och
flytta det långsamt jämnt mot slipskivan.
• Slipning kan minska hastigheten på slipskivan.
Sänk sedan trycket något tills skivan har nått full
hastighet igen.
OBS:
• Små arbetsstycken ska hållas med tång eller lik-
nande verktyg.
• Slipa bara framsidan av måltavlan, aldrig sidoytor-
na.
• Eftersom de flesta material blir varma vid slipning
måste arbetsstycket hanteras med extrem försik-
tighet.
• Slipa eller vässa aldrig aluminiumdelar.
• Slipa eller vässa aldrig delar som inte längre kan
hållas säkert på grund av sin storlek.
Arbeta med våtslipskivan.
1 Fyll vatten i vattenbehållaren.
2 Slå på maskinen och låt den gå tills slipskivan är
helt fuktad.
3 Slipa verktyg.
4 Efter slipning, töm vattenbehållaren, det finns en
avtappningsplugg under vattenbehållaren.
Anvisning! Om slipstenen lämnas i vatten under en
längre tid kan den deformeras och den går inte längre
smidigt.
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar gällande VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Trasig elanslutningssladd
På elektriska anslutningsledningar uppstår det ofta iso-
lationsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutnings-
ledningarna är skadade. Kontrollera att anslutnings-
sladden inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med samma märkning.
www.scheppach.com SE | 199
