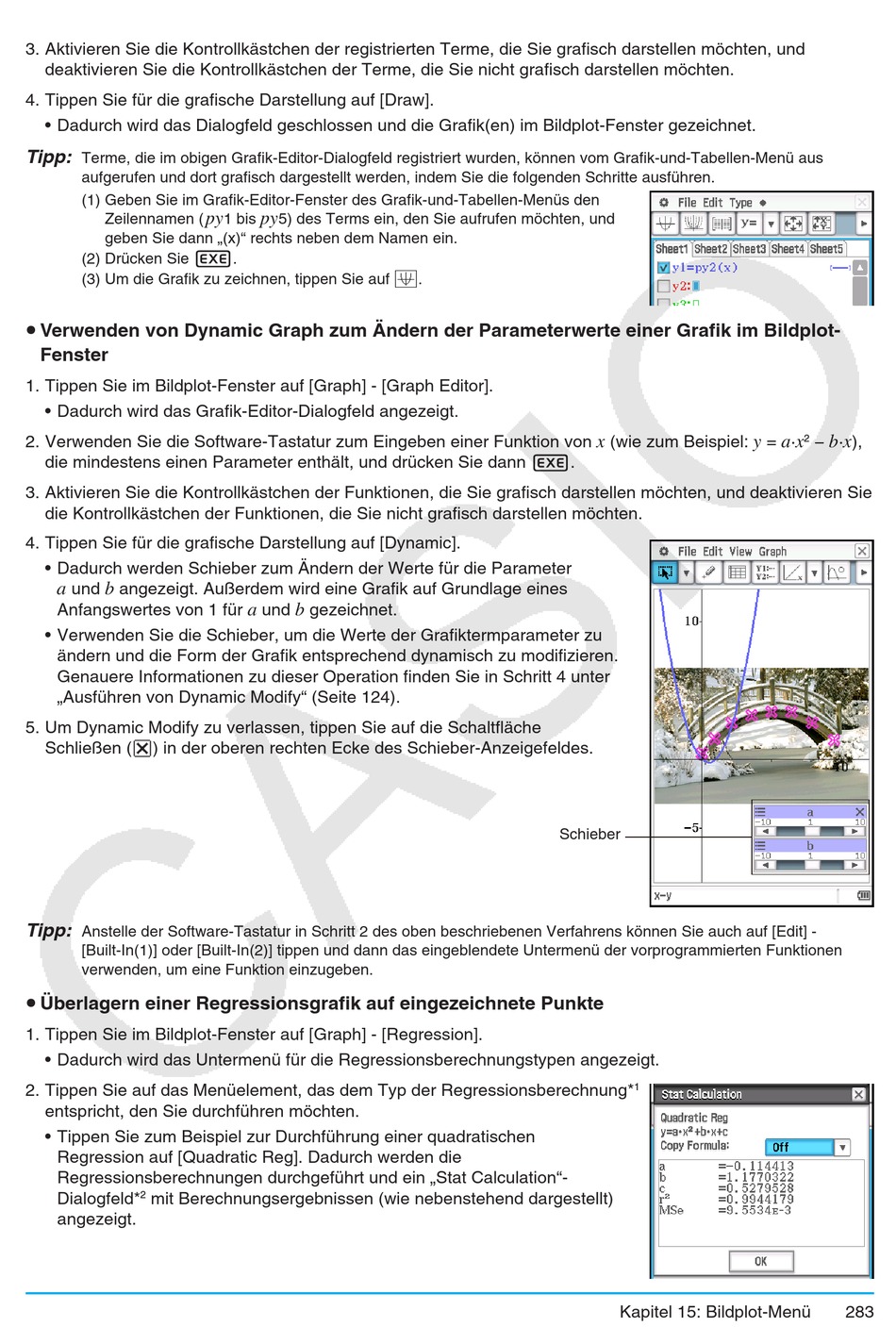

3. Aktivieren Sie die Kontrollkästchen der registrierten Terme, die Sie grafisch darstellen möchten, und
deaktivieren Sie die Kontrollkästchen der Terme, die Sie nicht grafisch darstellen möchten.
4. Tippen Sie für die grafische Darstellung auf [Draw].
• Dadurch wird das Dialogfeld geschlossen und die Grafik(en) im Bildplot-Fenster gezeichnet.
Tipp:
Terme, die im obigen Grafik-Editor-Dialogfeld registriert wurden, können vom Grafik-und-Tabellen-Menü aus
aufgerufen und dort grafisch dargestellt werden, indem Sie die folgenden Schritte ausführen.
(1) Geben Sie im Grafik-Editor-Fenster des Grafik-und-Tabellen-Menüs den
Zeilennamen (
geben Sie dann „(x)" rechts neben dem Namen ein.
E
(2) Drücken Sie
(3) Um die Grafik zu zeichnen, tippen Sie auf
u Verwenden von Dynamic Graph zum Ändern der Parameterwerte einer Grafik im Bildplot-
Fenster
1. Tippen Sie im Bildplot-Fenster auf [Graph] - [Graph Editor].
• Dadurch wird das Grafik-Editor-Dialogfeld angezeigt.
2. Verwenden Sie die Software-Tastatur zum Eingeben einer Funktion von
die mindestens einen Parameter enthält, und drücken Sie dann E.
3. Aktivieren Sie die Kontrollkästchen der Funktionen, die Sie grafisch darstellen möchten, und deaktivieren Sie
die Kontrollkästchen der Funktionen, die Sie nicht grafisch darstellen möchten.
4. Tippen Sie für die grafische Darstellung auf [Dynamic].
• Dadurch werden Schieber zum Ändern der Werte für die Parameter
a
b
und
angezeigt. Außerdem wird eine Grafik auf Grundlage eines
Anfangswertes von 1 für
• Verwenden Sie die Schieber, um die Werte der Grafiktermparameter zu
ändern und die Form der Grafik entsprechend dynamisch zu modifizieren.
Genauere Informationen zu dieser Operation finden Sie in Schritt 4 unter
„Ausführen von Dynamic Modify" (Seite 124).
5. Um Dynamic Modify zu verlassen, tippen Sie auf die Schaltfläche
Schließen (C) in der oberen rechten Ecke des Schieber-Anzeigefeldes.
Tipp:
Anstelle der Software-Tastatur in Schritt 2 des oben beschriebenen Verfahrens können Sie auch auf [Edit] -
[Built-In(1)] oder [Built-In(2)] tippen und dann das eingeblendete Untermenü der vorprogrammierten Funktionen
verwenden, um eine Funktion einzugeben.
u Überlagern einer Regressionsgrafik auf eingezeichnete Punkte
1. Tippen Sie im Bildplot-Fenster auf [Graph] - [Regression].
• Dadurch wird das Untermenü für die Regressionsberechnungstypen angezeigt.
2. Tippen Sie auf das Menüelement, das dem Typ der Regressionsberechnung*
entspricht, den Sie durchführen möchten.
• Tippen Sie zum Beispiel zur Durchführung einer quadratischen
Regression auf [Quadratic Reg]. Dadurch werden die
Regressionsberechnungen durchgeführt und ein „Stat Calculation"-
2
Dialogfeld*
mit Berechnungsergebnissen (wie nebenstehend dargestellt)
angezeigt.
py
py
1 bis
5) des Terms ein, den Sie aufrufen möchten, und
.
a
b
und
gezeichnet.
$
.
Schieber
x
y
(wie zum Beispiel:
=
1
Kapitel 15: Bildplot-Menü
a
x
2
b
x
·
−
·
),
283
