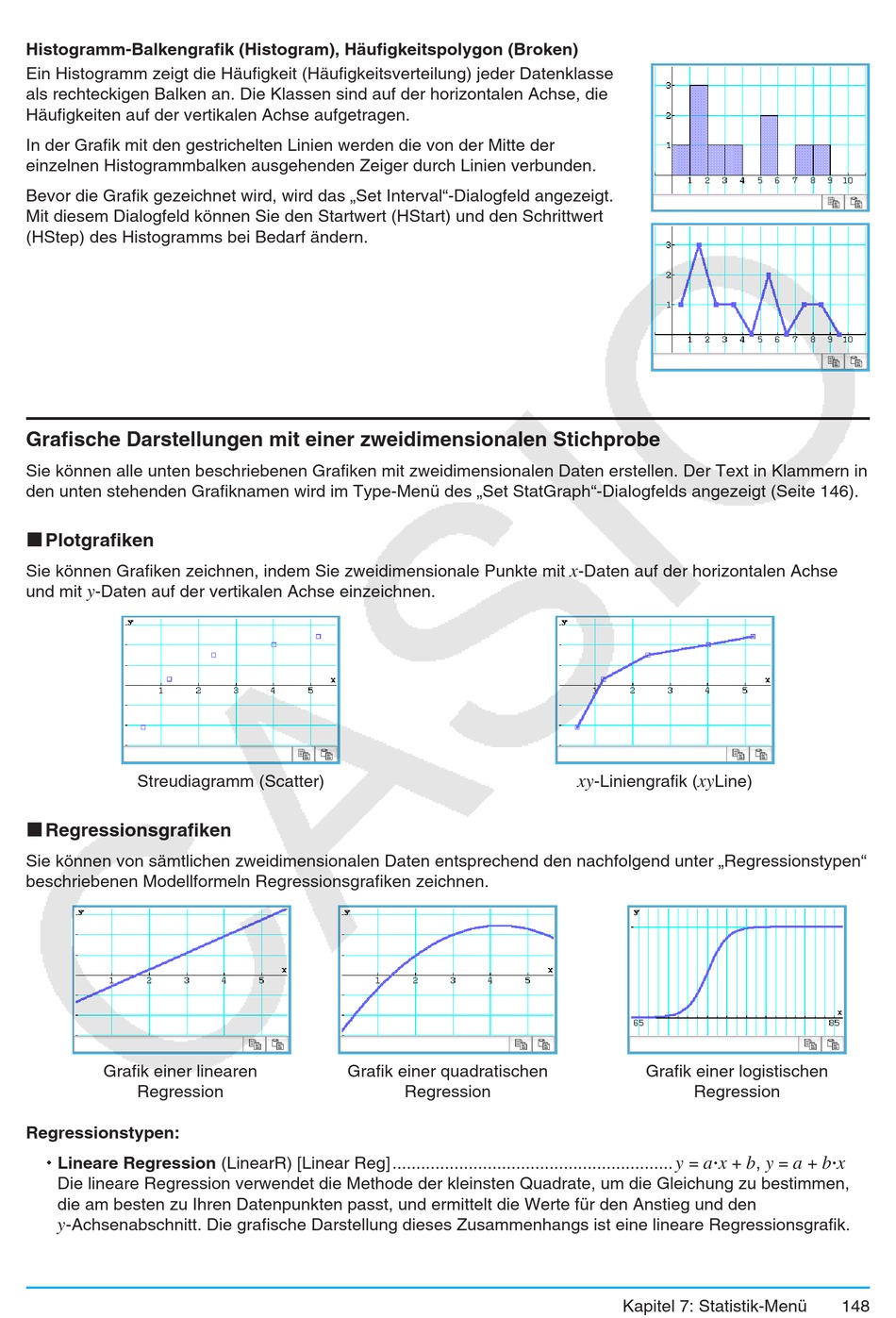

Histogramm-Balkengrafik (Histogram), Häufigkeitspolygon (Broken)
Ein Histogramm zeigt die Häufigkeit (Häufigkeitsverteilung) jeder Datenklasse
als rechteckigen Balken an. Die Klassen sind auf der horizontalen Achse, die
Häufigkeiten auf der vertikalen Achse aufgetragen.
In der Grafik mit den gestrichelten Linien werden die von der Mitte der
einzelnen Histogrammbalken ausgehenden Zeiger durch Linien verbunden.
Bevor die Grafik gezeichnet wird, wird das „Set Interval"-Dialogfeld angezeigt.
Mit diesem Dialogfeld können Sie den Startwert (HStart) und den Schrittwert
(HStep) des Histogramms bei Bedarf ändern.
Grafische Darstellungen mit einer zweidimensionalen Stichprobe
Sie können alle unten beschriebenen Grafiken mit zweidimensionalen Daten erstellen. Der Text in Klammern in
den unten stehenden Grafiknamen wird im Type-Menü des „Set StatGraph"-Dialogfelds angezeigt (Seite 146).
k Plotgrafiken
Sie können Grafiken zeichnen, indem Sie zweidimensionale Punkte mit
y
und mit
-Daten auf der vertikalen Achse einzeichnen.
Streudiagramm (Scatter)
k Regressionsgrafiken
Sie können von sämtlichen zweidimensionalen Daten entsprechend den nachfolgend unter „Regressionstypen"
beschriebenen Modellformeln Regressionsgrafiken zeichnen.
Grafik einer linearen
Regression
Regressionstypen:
Lineare Regression (LinearR) [Linear Reg] ...........................................................
Die lineare Regression verwendet die Methode der kleinsten Quadrate, um die Gleichung zu bestimmen,
die am besten zu Ihren Datenpunkten passt, und ermittelt die Werte für den Anstieg und den
y
-Achsenabschnitt. Die grafische Darstellung dieses Zusammenhangs ist eine lineare Regressionsgrafik.
Grafik einer quadratischen
Regression
x
-Daten auf der horizontalen Achse
xy
xy
-Liniengrafik (
Line)
Grafik einer logistischen
Regression
y
a x
=
+
Kapitel 7: Statistik-Menü
b
y
a
b x
,
=
+
148
