GER

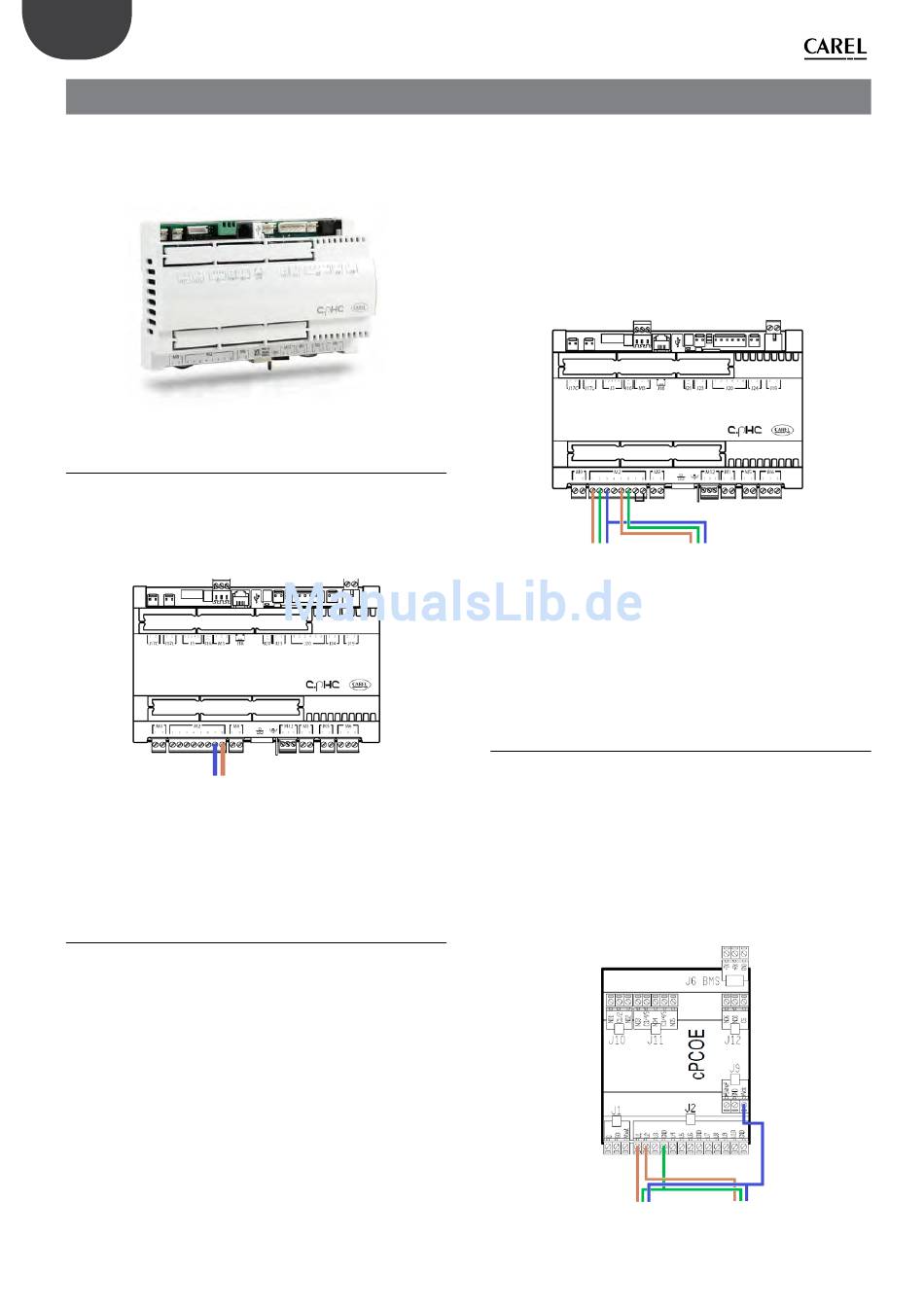

4. SETUP UND ANSCHLÜSSE AN DAS ELEKTRONISCHE STEUERGERÄT
Nach der korrekten Installation des Steuerkastens und der Ausführung
der Wasser- und Elektroanschlüsse müssen die Signale für die Interaktion
mit dem humiFog-direkt-Befeuchter an das elektronische Steuergerät
c.pHC angeschlossen werden (und eventuell an das Steuergerät c.pCOe
im Falle von Doppelzonen-Steuerkästen).

4.1 Anschluss des Remote-EIN/AUS-Signals

Der Remote-EIN/AUS-Kontakt dient als Betriebsfreigabe über ein externes
Gerät. Es ist ein Digitalkontakt, der sich öffnet und schließt: Bei offener
Klemme kann humiFog nicht arbeiten. Der Kontakt ist an die Eingänge 7
[GND]- 8 [digit] der Klemme M2 des c.pHC gebunden.
Der Remote-EIN/AUS-Kontakt darf nicht mit dem EIN/AUS-Betriebssignal
von Absatz 4.5 verwechselt werden.
8 [digit]
Soll kein externer Kontakt für das Einschalten/Ausschalten des Gerätes
verwendet werden, genügt es, die Klemme im gelieferten Zustand
(kurzgeschlossen) zu belassen.
4.2 Analogsignal über Hauptfühler und
Begrenzungsfühler für erste Zone
humiFog direct kann über ein analoges Regelsignal eines Hauptfühlers
(Feuchte- oder Temperaturfühler), der an das elektronische Steuergerät
c.pHC angeschlossen ist, angesteuert werden. Beim Anschluss
eines Feuchtefühlers visualisiert humiFog direct am Display den
Feuchtemesswert. Beim Anschluss eines Temperaturfühlers visualisiert
humiFog direct den Temperaturmesswert. Auf der Grundlage des
Fühlermesswertes und der Abweichung vom eingestellten Sollwert
regelt humiFog direct die Befeuchtungslast nach dem PWM-Prinzip
(siehe Absatz 6.5).
Die zulässigen Fühlertypen sind:
•
4-20 mA, 0-20 mA mit Stromsignal
•
0-10 V, 0-1 V, 2-10 V mit Spannungssignal
Das Analogsignal des Hauptfühlers der ersten Zone wird am Steuergerät
c.pHC an die Eingänge 1 [IN a] 2 [GND] 3 [+12 Vdc] der Klemme M2
angeschlossen.
Der (optionale) Begrenzungsfühler begrenzt die Befeuchtungskapazität
oder Kühlkapazität von humiFog direct bei der Annäherung an einen
eingestellten Feuchte- oder Temperaturgrenzwert (eingestellt am Display
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
Fig. 4.a
7 [GND] REMOTE ON-OFF
Fig. 4.b
oder über einen externen Regler).
Für die Einstellung des Grenzwertes muss am Display der Betrieb mit
Begrenzungsfühler gewählt werden. Der Grenzwert ist ein Feuchte- oder
Temperaturwert. Der Begrenzungsfühler kann auch ohne Hauptfühler
verwendet werden.
Die zulässigen Fühlertypen sind:
•
4-20 mA, 0-20 mA mit Stromsignal
•
0-10 V, 0-1 V, 2-10 V mit Spannungssignal
Das Analogsignal des Begrenzungsfühlers der ersten Zone wird am
Steuergerät c.pHC an die Eingänge 5 [IN a] 6 [GND] 3 [+12 Vdc] der Klemme
M2 angeschlossen.
MAIN PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Achtung: Im Falle des Anschlusses eines Fühlers mit Spannungssignal,
der eine Spannungsversorgung über +12 Vdc an der Klemme des
c.pHC erfordert, darf das dritte Kabel nicht an den Ausgang 3 [+12 Vdc]
angeschlossen werden, sondern muss an Klemme GA1 [+24 Vac] der
Klemmleiste des Steuerkastens gleich oberhalb des c.pHC angeschlossen
werden.
4.3 Analogsignal über Hauptfühler und
Begrenzungsfühler für zweite Zone
Ist die zweite Zone vorhanden (nur mit Steuerkasten UA%DD200 und
UA%DU200), muss der zweite Fühler der zweiten Zone an die Erweiterung
c.pCOe unter dem Steuergerät c.pH angeschlossen werden.
Die zulässigen Fühlertypen sind:
•
4-20 mA, 0-20 mA mit Stromsignal
•
0-10 V, 0-1 V, 2-10 V mit Spannungssignal
Die für den Hauptfühler zu verwendenden Eingänge sind U1 [IN a] und
[GND] an der Klemme J2. Die Spannungsversorgung erfolgt an +Vdc der
Klemme J9. Der (optionale) Begrenzungsfühler der zweiten Zone wird an
die Eingänge U2 [IN a] und [GND] an der Klemme J2 angeschlossen; die
Spannungsversorgung erfolgt an +Vdc der Klemme J9.
MAIN PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
16
LIMIT PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Fig. 4.c
LIMIT PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Fig. 4.d
