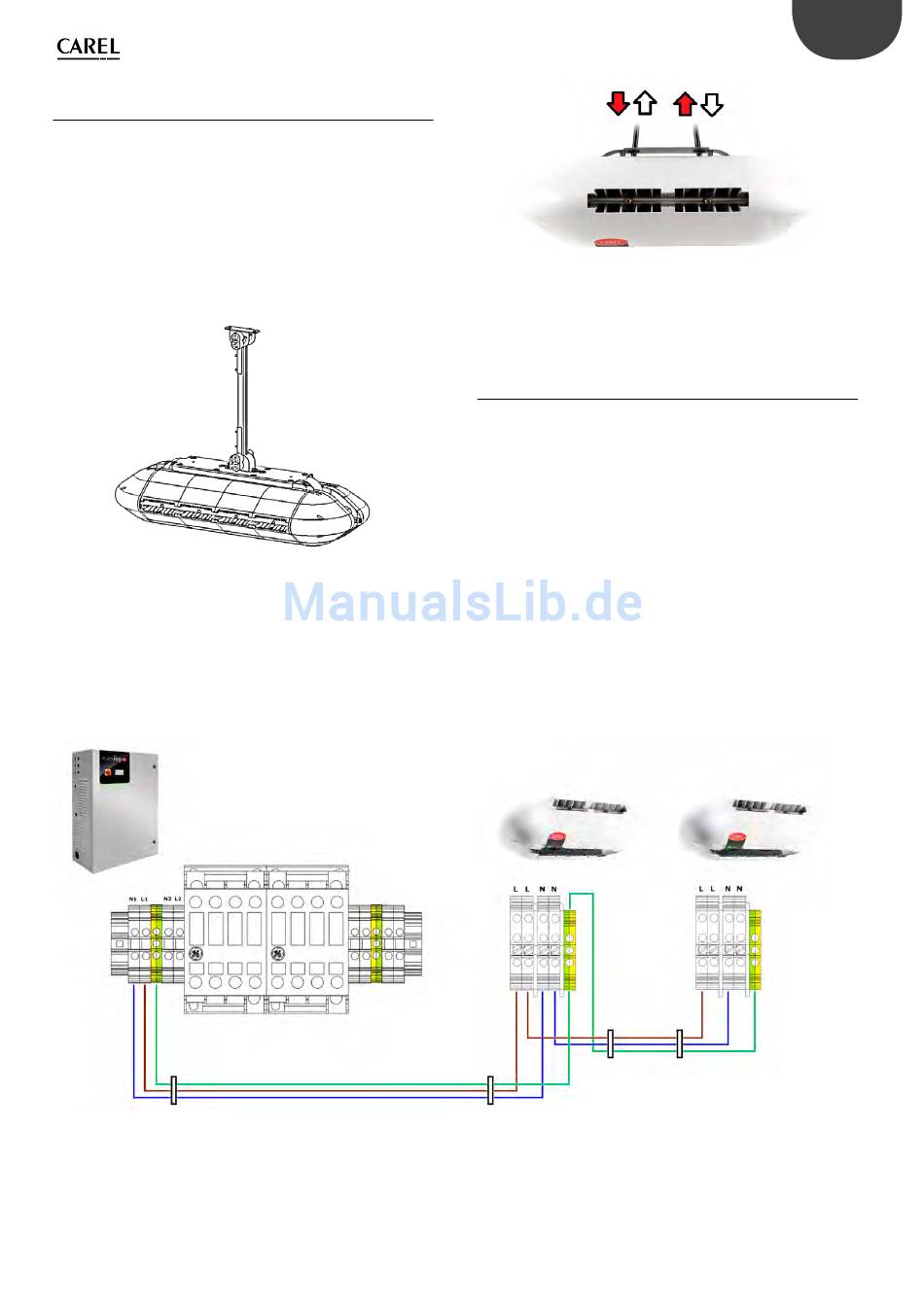

3.3 Deckenmontage des Doppel-
Gebläsekopfs
Der Doppel-Gebläsekopf (Code DLA%B) ist für die Deckenmontage
ausgelegt. Er sieht die Verankerung an einer angemessenen
Metallhalterung vor, die das Gewicht und die Vibrationen des
druckbeaufgeschlagten Wassers
Gebläsekopfs sollten die Anschlüsse, die an der Metallstruktur des
Gebläsekopfs vorgesehen sind, genutzt werden.
Carel stellt Zusatz-Bausätze mit jedem erforderlichen Zubehör für eine
einfache Ausführung der Deckenmontage zur Verfügung. Die Stelle,
an der die vertikale Halterungsstange verankert werden soll, muss mit
Sorgfalt gewählt werden. Die Halterungsstange darf nicht länger als 1 m
sein, um Biegungen und Vibrationen zu vermeiden.
Fig. 3.g
Nach der Installation des Gebläsekopfs den Wasseranschluss
vornehmen. Hierzu die Speisewasserleitung und die Rückleitung an
die beiden Leitungen am oberen Teil des Gebläsekopfs anschließen.
Die Speisewasserleitung/Rückleitung kann beliebig rechts oder links
angeschlossen werden.
Achtung:
Im Anhang 12 des Handbuchs muss die maximale Anzahl der an einen Steuerkasten anschließbaren Gebläseköpfe überprüft werden.
Beim Anschluss des Außenleiters (L) und des Neutralleisters (N) vom Steuerkasten an die Gebläseköpfe muss immer die Assoziierung zwischen den L und
den N beibehalten werden. Werden die Verdrahtungen umgekehrt oder gekreuzt, besteht Kurzschlussgefahr.
Nach der Ausführung der elektrischen Verdrahtung müssen die Kunststoff-Seitenteile wieder angebracht und mit den Schrauben fixiert werden. Nun ist
das System betriebsbereit.
aushält. Zur Befestigung des
Die beiden Kabelverschraubungen und die elektrische Verfahrung
gemäß Beschreibung unter Absatz 3.4 ausführen.
3.4 Elektrische Verdrahtung der
Gebläseköpfe
Die Gebläseköpfe müssen elektrisch mit dem Steuerkasten verdrahtet
werden, damit sie nur bei Befeuchtungsbedarf aktiviert werden.
Vor der Verdrahtung der Gebläseköpfe mit dem Steuerkasten müssen
die mitgelieferten Kabelverschraubungen ausfindig gemacht worden
sein. Bei jedem Anschluss zu Lasten des Benutzers (Stromversorgung
des Steuerkastens, Stromversorgung der Gebläseköpfe, Anschluss
der Fühler etc.) müssen die Kabel durch die Kabelverschraubungen
übereinstimmend mit den örtlichen Sicherheitsvorschriften geführt
werden.
Außerdem muss sichergestellt werden, dass das Kabel für die gegebenen
Abstände und Spannungen den korrekten Querschnitt hat. CAREL
empfiehlt die Verwendung eines AWG14- oder AWG12-Kabels gemäß
den technischen Spezifikationen am Ende dieses Handbuches.
Für die Stromversorgung der Gebläseköpfe müssen drei Kabel mit
dem nötigen Querschnitt (Außenleiter + Neutralleiter + Erde) von
den Klemmen des Steuerkastens (abgebildet) zu den Klemmen der
Gebläseköpfe (abgebildet) angeschlossen werden. Für die Versorgung
des zweiten Gebläsekopfs und aller weiteren erfolgt der Anschluss von
den freien Klemmen des vorhergehenden Gebläsekopfs zu den Klemmen
des nachfolgenden Gebläsekopfs (wie in der Abbildung dargestellt).
Fig. 3.i
15
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
GER
Fig. 3.h
