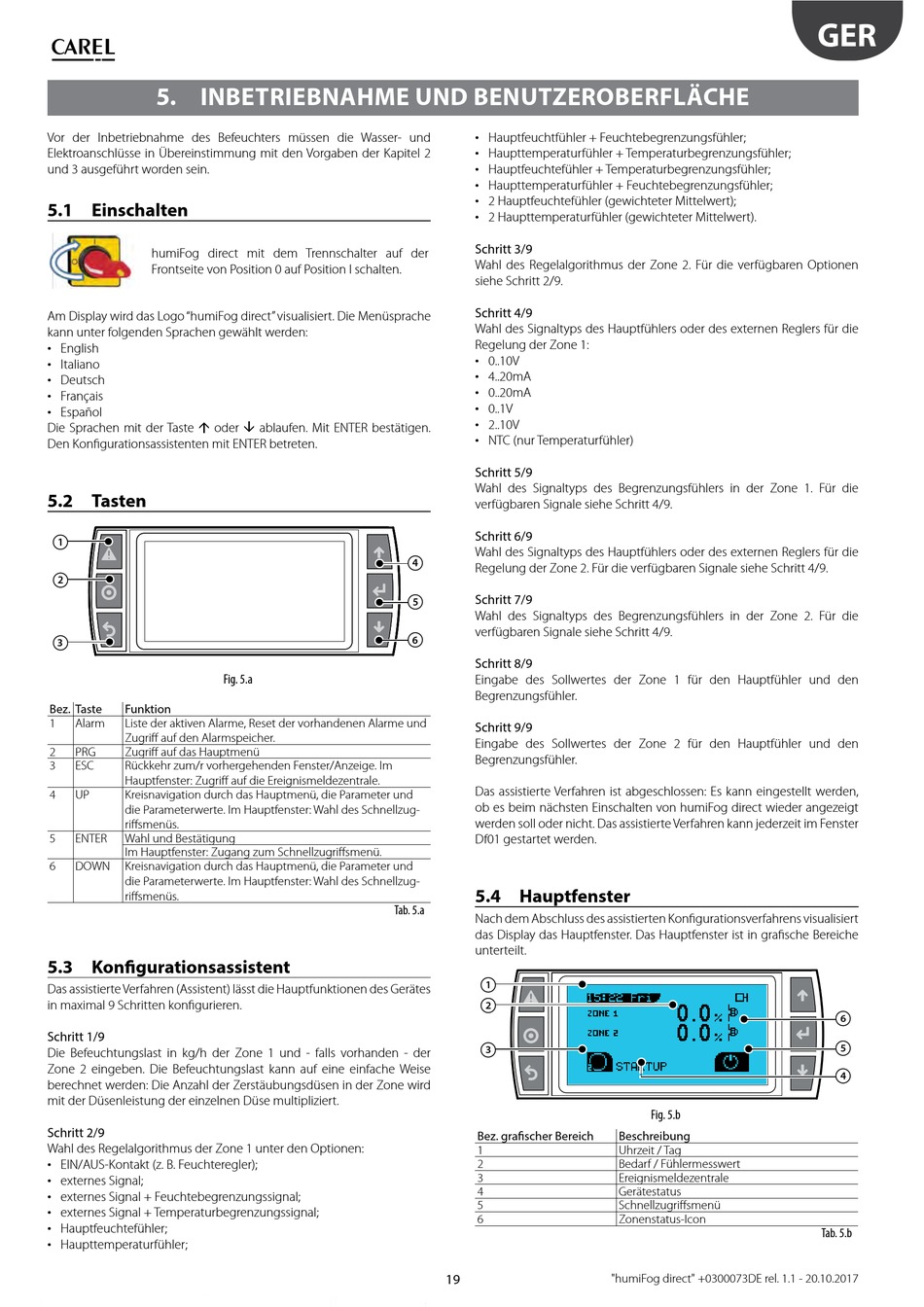

5. INBETRIEBNAHME UND BENUTZEROBERFLÄCHE
Vor der Inbetriebnahme des Befeuchters müssen die Wasser- und
Elektroanschlüsse in Übereinstimmung mit den Vorgaben der Kapitel 2
und 3 ausgeführt worden sein.

5.1 Einschalten

humiFog direct mit dem Trennschalter auf der
Frontseite von Position 0 auf Position I schalten.
Am Display wird das Logo "humiFog direct" visualisiert. Die Menüsprache
kann unter folgenden Sprachen gewählt werden:
•
English
•
Italiano
•
Deutsch
•
Français
•
Español
Die Sprachen mit der Taste á oder â ablaufen. Mit ENTER bestätigen.
Den Konfigurationsassistenten mit ENTER betreten.

5.2 Tasten

1
2
3
Bez. Taste Funktion
1 Alarm Liste der aktiven Alarme, Reset der vorhandenen Alarme und
Zugriff auf den Alarmspeicher.
2 PRG Zugriff auf das Hauptmenü
3 ESC Rückkehr zum/r vorhergehenden Fenster/Anzeige. Im
Hauptfenster: Zugriff auf die Ereignismeldezentrale.
4 UP Kreisnavigation durch das Hauptmenü, die Parameter und
die Parameterwerte. Im Hauptfenster: Wahl des Schnellzug-
riffsmenüs.
5 ENTER Wahl und Bestätigung
Im Hauptfenster: Zugang zum Schnellzugriffsmenü.
6 DOWN Kreisnavigation durch das Hauptmenü, die Parameter und
die Parameterwerte. Im Hauptfenster: Wahl des Schnellzug-
riffsmenüs.

5.3 Konfigurationsassistent

Das assistierte Verfahren (Assistent) lässt die Hauptfunktionen des Gerätes
in maximal 9 Schritten konfigurieren.
Schritt 1/9
Die Befeuchtungslast in kg/h der Zone 1 und - falls vorhanden - der
Zone 2 eingeben. Die Befeuchtungslast kann auf eine einfache Weise
berechnet werden: Die Anzahl der Zerstäubungsdüsen in der Zone wird
mit der Düsenleistung der einzelnen Düse multipliziert.
Schritt 2/9
Wahl des Regelalgorithmus der Zone 1 unter den Optionen:
•
EIN/AUS-Kontakt (z. B. Feuchteregler);
•
externes Signal;
•
externes Signal + Feuchtebegrenzungssignal;
•
externes Signal + Temperaturbegrenzungssignal;
•
Hauptfeuchtefühler;
•
Haupttemperaturfühler;
Fig. 5.a
Tab. 5.a
•
Hauptfeuchtfühler + Feuchtebegrenzungsfühler;
•
Haupttemperaturfühler + Temperaturbegrenzungsfühler;
•
Hauptfeuchtefühler + Temperaturbegrenzungsfühler;
•
Haupttemperaturfühler + Feuchtebegrenzungsfühler;
•
2 Hauptfeuchtefühler (gewichteter Mittelwert);
•
2 Haupttemperaturfühler (gewichteter Mittelwert).
Schritt 3/9
Wahl des Regelalgorithmus der Zone 2. Für die verfügbaren Optionen
siehe Schritt 2/9.
Schritt 4/9
Wahl des Signaltyps des Hauptfühlers oder des externen Reglers für die
Regelung der Zone 1:
•
0..10V
•
4..20mA
•
0..20mA
•
0..1V
•
2..10V
•
NTC (nur Temperaturfühler)
Schritt 5/9
Wahl des Signaltyps des Begrenzungsfühlers in der Zone 1. Für die
verfügbaren Signale siehe Schritt 4/9.
Schritt 6/9
Wahl des Signaltyps des Hauptfühlers oder des externen Reglers für die
4
Regelung der Zone 2. Für die verfügbaren Signale siehe Schritt 4/9.
Schritt 7/9
5
Wahl des Signaltyps des Begrenzungsfühlers in der Zone 2. Für die
verfügbaren Signale siehe Schritt 4/9.
6
Schritt 8/9
Eingabe des Sollwertes der Zone 1 für den Hauptfühler und den
Begrenzungsfühler.
Schritt 9/9
Eingabe des Sollwertes der Zone 2 für den Hauptfühler und den
Begrenzungsfühler.
Das assistierte Verfahren ist abgeschlossen: Es kann eingestellt werden,
ob es beim nächsten Einschalten von humiFog direct wieder angezeigt
werden soll oder nicht. Das assistierte Verfahren kann jederzeit im Fenster
Df01 gestartet werden.

5.4 Hauptfenster

Nach dem Abschluss des assistierten Konfigurationsverfahrens visualisiert
das Display das Hauptfenster. Das Hauptfenster ist in grafische Bereiche
unterteilt.
1
2
3
Bez. grafischer Bereich
1
2
3
4
5
6
19
Fig. 5.b
Beschreibung
Uhrzeit / Tag
Bedarf / Fühlermesswert
Ereignismeldezentrale
Gerätestatus
Schnellzugriffsmenü
Zonenstatus-Icon
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
GER
6
5
4
Tab. 5.b
