4.9 Analogausgang für Produktion in %
Das Steuergerät c.pHC stellt einen Analogausgang (0-10 V) für die von
humiFog direct erbrachte Produktion in % zur Verfügung. Der Ausgang
repliziert den Bedarf der entsprechenden Zone von humiFog direct.
Die Analogausgänge des Produktionsprozentsatzes müssen an folgende
Klemmen angeschlossen werden:
•
für Zone 1: Ausgänge 1 und 2 der Klemme M8 von c.pHC.
•
für Zone 2: Ausgänge U3 und GND der Klemme J2 von c.pCOe.

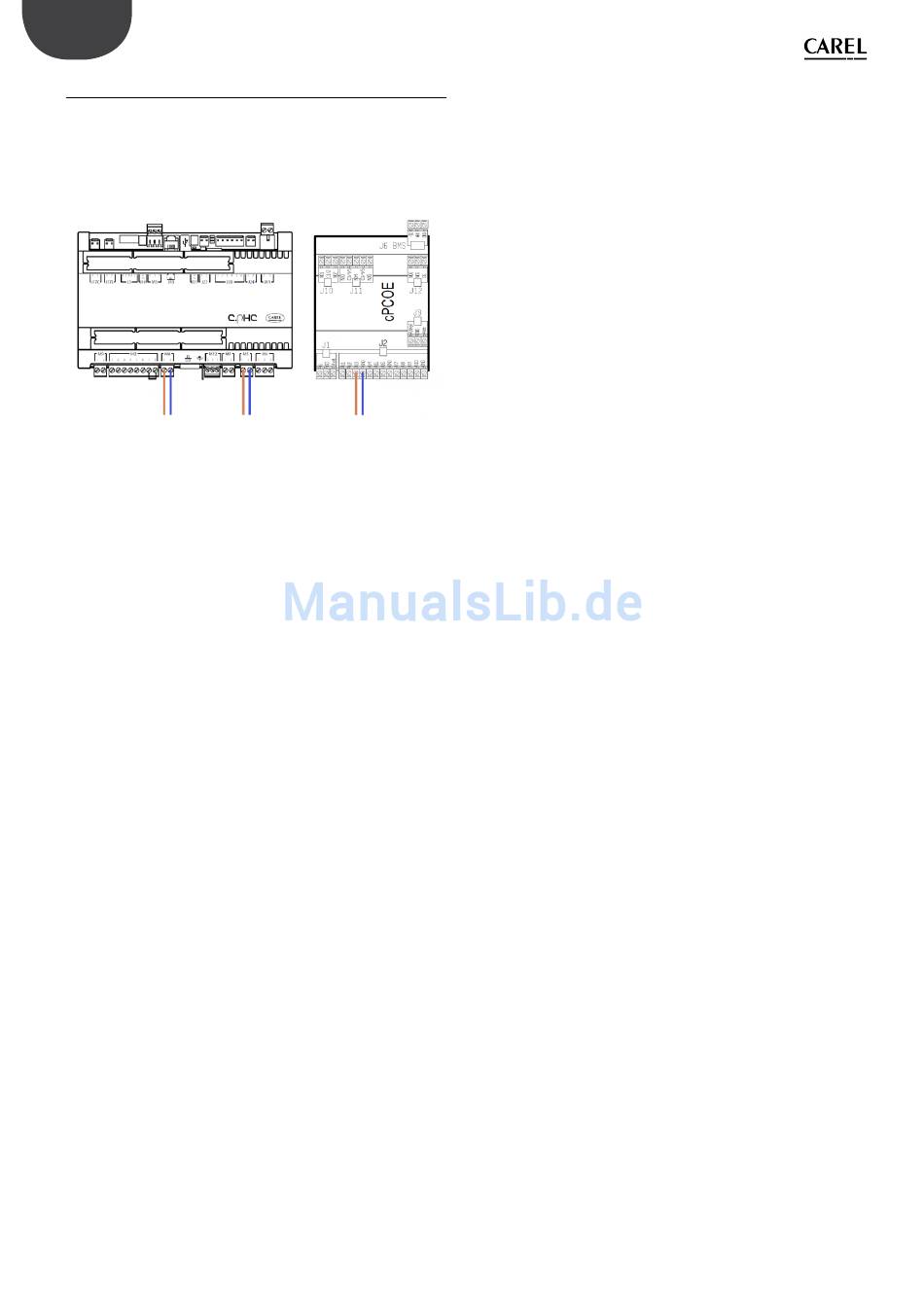

% PRODUCTION SYSTEM
ZONE 1 STATUS
Fig. 4.i
Achtung: Werden mehrere GND-Kontakte an dieselbe Klemme
angeschlossen, sind diese gleichwertig und können unterschiedslos
verwendet werden.
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
% PRODUCTION
ZONE 2
Fig. 4.j
