5.1

Netzwerkanbindung

Siehe die Tabelle der technischen Spezifi kationen für die Daten der Anschlusskabel.
5.1.1 Anschluss der Zonenschaltschränke
Der Anschluss erfolgt mit einem Ethernet-Kabel von der Pumpenstation zu den Zonenschaltschränken, wie in der Abbildung
dargestellt.
VORSICHT! Die maximal zulässige Länge einer Ethernet-Verbindung zwischen zwei Geräten beträgt 100 m (für größere
Entfernungen verwenden Sie Switches, Code KITSE08000).

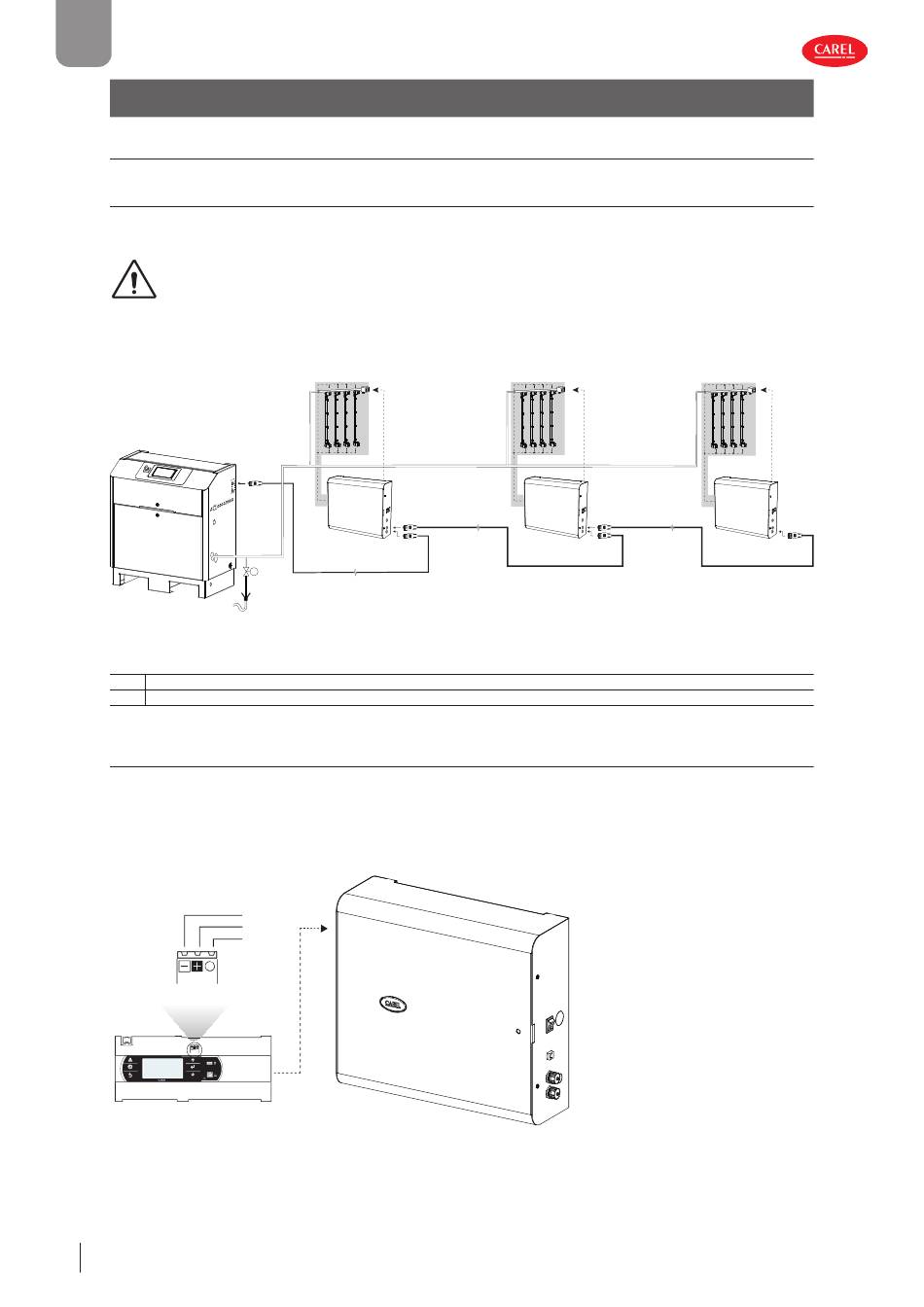

Fig. 5.a
Bez. Beschreibung
NOL Normalerweise off enes Leitungsabschlämmventil
NOV Normalerweise off enes Belüftungsventil
5.1.2 Anschluss an das Überwachungsnetzwerk
Der Anschluss an das Überwachungsnetzwerk kann auf zwei Arten realisiert werden:
• über eine Verbindung zwischen dem Ethernet-Anschluss der Pumpenstation und dem Überwachungsnetzwerk;
• über eine serielle RS485-Schnittstelle, die zwischen dem BMS2-Anschluss des Steuergerätes der Pumpenstation und dem
Überwachungsnetzwerk angeschlossen ist. In diesem Fall müssen die Kommunikationseinstellungen während der Anlagen-
inbetriebnahme entsprechend geändert werden.
Tx/Rx GND
J25 BMS2
Tx/Rx Tx/Rx GND GND
J25 BMS2 J25 BMS2
17 17
28
Fig. 5.b
16

5. INSTALLATIONSHINWEISE

Zone 1
Zona 1
NOV
Zonenschalt- Quadro
schrank
di zona
1
1
NOL
Zone 2
Zona 2
NOV
Zonenschalt- Quadro
...
schrank
di zona
2
2
humiFog +0300114ML rel. 1.0 - 15.03.2022
Zone 12
Zona 12
NOV
Zonenschalt- Quadro
schrank
di zona
12
12
Tab. 5.a
