Ventile und Dichtungen sind Verschleißteile. Ihr Verschleiß ist nicht
Funktionsstörungen des Produktes zuzuschreiben.
Die Dichtungen werden wie folgt ausgetauscht:
1.
Die Verdrahtung des Druckschalters HP, des Ventils BYP und des Fühlers
NTC abtrennen.
2.
Den Vorlaufschlauch der Pumpe (rechts oben) abtrennen.
3. Die 8 Inbusschrauben lösen, welche den Pumpenkopf am Gehäuse
fixieren.
4.
Die Dichtungen entfernen und durch neue ersetzen (Code
UAKVGO1501).
5.
Die 8 Inbusschrauben, welche den Pumpenkopf am Gehäuse fixieren,
wieder anschrauben.
6.
Den Vorlaufschlauch wieder an die Pumpe anschließen.
7. Den Druckschalter, das Ventil und den Fühler NTC wieder verdrahten.
Die Ventile werden wie folgt ausgetauscht:
1.
Die drei sechskantigen Verschlüsse auf der Frontseite des
Pumpenkopfes in Messung abschrauben.
2.
Die drei sechskantigen Verschlüsse auf der Oberseite des
Pumpenkopfes in Messung abschrauben.
3.
Die 6 Ventile durch neue auswechseln (Code UAKVGO1501).
4.
Die 6 abgeschraubten Verschlüsse wieder anschrauben.
11.4 Ölwechsel-Alarm 50 Stunden
Der erste Ölwechsel-Alarm wird nach 50 Betriebsstunden signalisiert:
Dieser erste Alarm besagt, dass ein sofortiger Ölwechsel ansteht. Er
erscheint allgemein einige Tage nach der Inbetriebnahme der Anlage.
Bei der Inbetriebnahme sollte also sichergestellt werden, dass Öl für den
ersten Wechsel vorhanden ist. Das zu befolgende Verfahren ist im Absatz
"9.3.1 Ölwechsel" beschrieben.
Dieser Alarm kann über die Alarm-Taste auf der Benutzeroberfläche
rückgesetzt werden (links oben).
Aus Gründen der Bequemlichkeit kann derselbe Alarm auch nach 40
Betriebsstunden rückgesetzt werden (Menü "Regelung > Fenster Da10").
Er kann nicht vor Verstreichen der 40 Betriebsstunden rückgesetzt
werden.
11.5 Voralarm, Wartungsalarm, Zählerreset
Nach 1.000 Betriebsstunden signalisiert humiFog direct den Voralarm
"Wartung 1000 h" (kein Sperralarm). Dieser Voralarm fordert den
Benutzer auf, den Systembetrieb zu überprüfen. Erreicht die Pumpe des
Nennbetriebsdruck von 70 bar, ist keine Maßnahme erforderlich.
Dieser Voralarm kann über die Alarm-Taste auf der Benutzeroberfläche
rückgesetzt werden (links oben).
Dasselbe erfolgt nach 2.000 Betriebsstunden.
Nach 3.000 Betriebsstunden signalisiert humiFog direct den Sperralarm
"Wartung 3000 h". In diesem Fall muss das Öl gewechselt und müssen die
Dichtungen und die Ventile der Pumpe ausgetauscht werden (wie unter
Absatz 9.3.1 und 9.3.2) beschrieben.
Dieser Alarm muss dann im Menü "Regelung > Fenster Da09" resettiert
werden. Anschließend muss die Alarm-Taste auf dem Display gedrückt
werden.
Sollten die Dichtungen und Ventile vor Verstreichen der 3000
Betriebsstunden aus irgendeinem Grund ausgetauscht werden müssen,
muss der Stundenzähler im Fenster Da09 rückgesetzt werden. Bei
jedem Austausch der Dichtungen und Ventile empfiehlt sich auch ein
Ölwechsel, bevor der Zähler rückgesetzt wird.
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
3
2
1

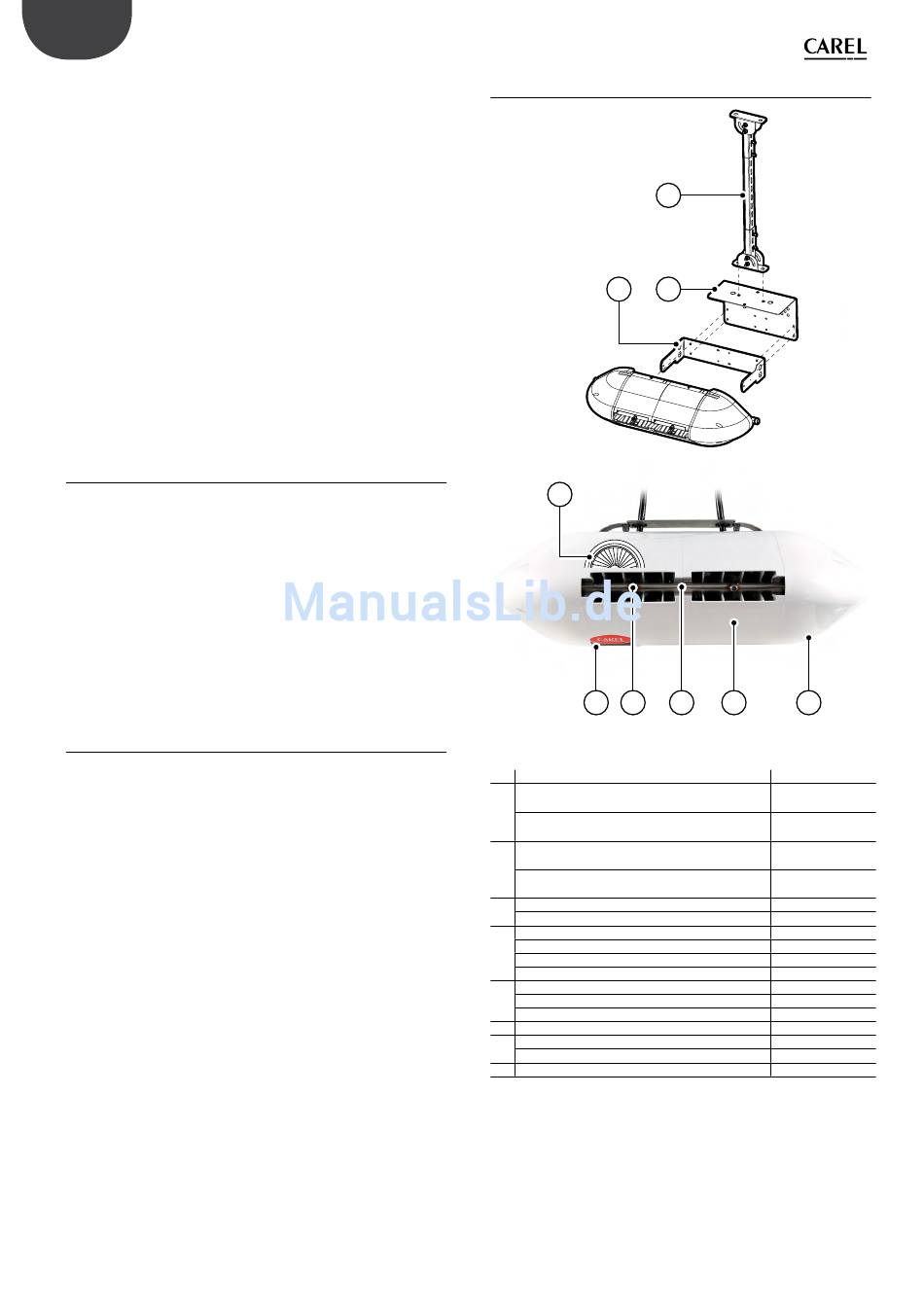

11.6 Ersatzteile Gebläsekopf
1
7
6 5
Nr. Beschreibung
1 Wandhalterung aus Metall, Einzel-Gebläsekopf
2 Düsen (DLA02*F*00)
Wandhalterung aus Metall, Einzel-Gebläsekopf
4 ugelli (DLA04*F*00)
2 Adapter für Deckeninstallation, Einzel-Gebläsekopf,
2 Düsen (DLA02*F*00)
Adapter für Deckeninstallation, Einzel-Gebläsekopf,
4 Düsen (DLA04*F*00)
3 Deckenhalterung, L = 0.5 m
Deckenhalterung, L = 1.0 m
4 Wasserverteiler 2 Düsen, Einzel-Gebläsekopf
Wasserverteiler 4 Düsen, Einzel-Gebläsekopf
Wasserverteiler 4 Düsen, Doppel-Gebläsekopf
Wasserverteiler 8 Düsen, Doppel-Gebläsekopf
5 Einzeldüse, Leistung 1.45 l/h @70 bar
Einzeldüse, Leistung 2.8 l/h @70 bar
Einzeldüse, Leistung 4.0 l/h @70 bar
6 Stromversorgungs-LED
7 Ventilator CE – 230 V 50 Hz
Ventilator UL – 120 V 60 Hz
8 Kunststoffabdeckung
36
3
2
4 8 8
Fig. 11.b
Code
UAKHW20000
UAKHW40000
UAKHC20000
UAKHC40000
UAKVC00500
UAKVC01000
CAREL kontaktieren
CAREL kontaktieren
CAREL kontaktieren
CAREL kontaktieren
UAKMTP0000
UAKMTP1000
UAKMTP2000
CAREL kontaktieren
CAREL kontaktieren
CAREL kontaktieren
CAREL kontaktieren
Tab. 11.a
