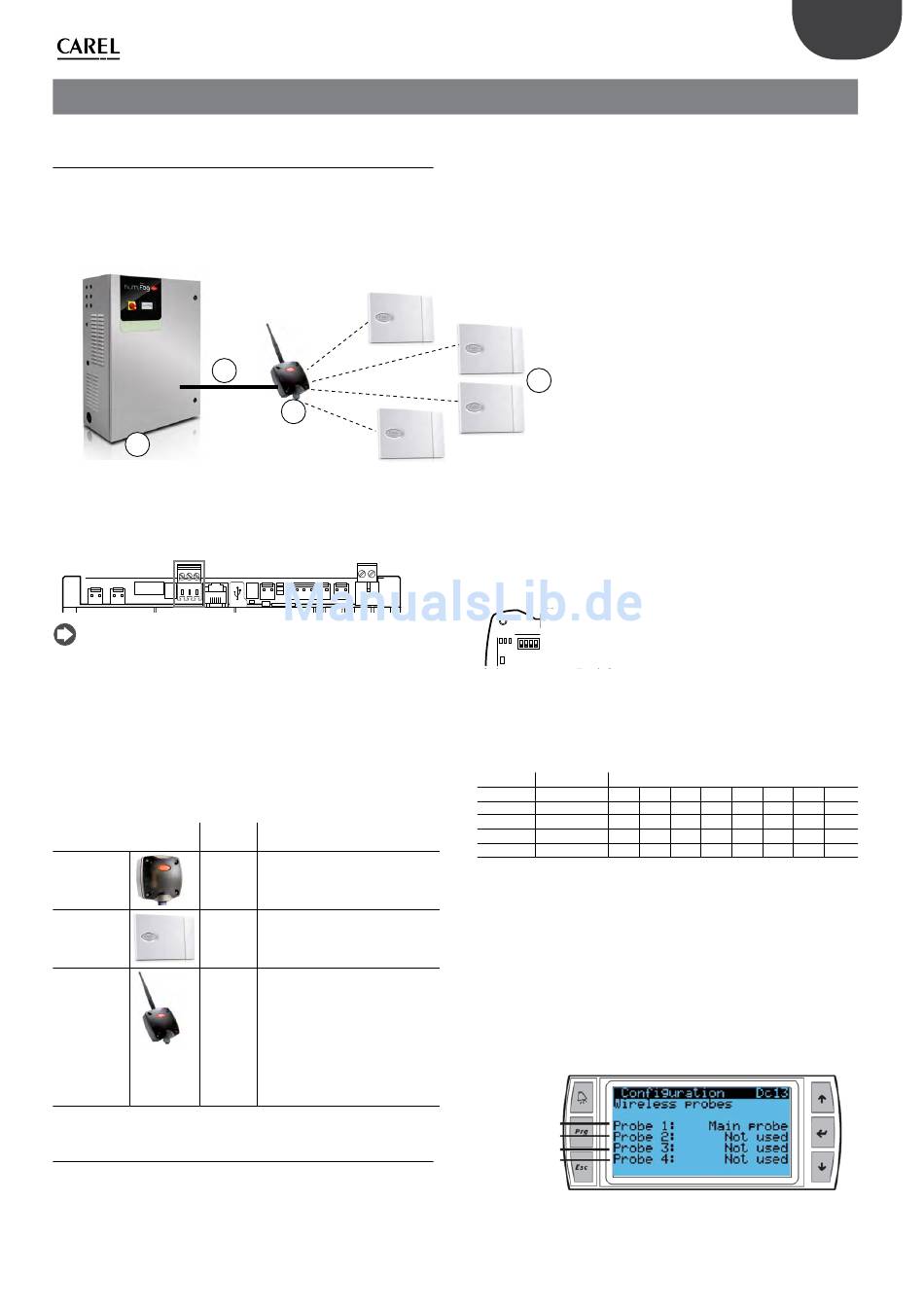

9. WIRELESSFÜHLER, INSTALLATION UND KONFIGURATION
9.1 Arten von Installation und Verdrahtung
der Wirelessfühler
In Installationen, in denen verkabelte Standard-Fühler nicht einsetzbar
sind (z. B. bei Nachrüstungen), können Wirelessfühler verwendet werden.
Die Verbindung von insgesamt maximal 4 Wirelessfühlern erfolgt über
einen Access Point (Carel-Code: WS01AB2M20).
2
1
Verbindung humiFog direct/Access Point:
Für die Verbindung des Befeuchters mit dem Access Point ist der Feldbus-
Anschluss an der Klemme M3 zu verwenden (M3.1: Tx/Rx-, M3.2: Tx/Rx+,
M3.3: GND):
Nota: Die Funkreichweite der Geräte beträgt rund 100 m im offenen
1 2 1 2 1 2 3 4 5 1 2 3
Feld, das heißt, wenn keine Hindernisse vorhanden sind. Im geschlossenen
J17C J17L J3 J16 M3 J18
Feld hängt die Funkreichweite von der Umgebung und den vorhandenen
Gegenständen ab (Regale, Möbel, Metallwände, etc.).
Bei Installationen mit mehr als einem Wirelessfühler berechnet das
Steuergerät den gewichteten Mittelwert zwischen den Fühlern in
Abhängigkeit der benutzerseitigen Einstellungen und den definierten
Fühlergruppen.
M9 M2 M8
1 2 1 2 3 4 5 6 7 8 1 2
Es folgt die Tabelle mit den Codes und den Beschreibungen der
einsetzbaren Carel-Geräte:
Code Modell
WS01F01M00 Sensor SI Temperatur/
WS01G01M00 Sensor SA Temperatur/
WS01AB2M20 Access
Point
9.2 Installation der Wirelessfühler
Installationsverfahren für Wirelessfühler:
•
Den Access Point mit Spannung versorgen (12...24 Vac/dc ±10 %m,
100 mA). Das Initialisierungsverfahren mit Einrichtung des Netzwerks
und Kanalwahl starten.
3
Fig. 9.a
1 2 1 2 3 4 5 6 1 2 2 1
J21 J23 J20 J24 J19
M12 M1 M5 M6
3 2 1 1 2 1 2 1 2 3
Ethernet
1
2
Merkmale Spannungsversor-
gung
Batterie
Feuchte für
Industriean-
wendungen
Batterie
Feuchte für
Raumanwen-
dungen
Zig- 12...24 Vac/dc
±10% 100 mA;
Bee™-Funkga-
50/60 Hz; Einen
teway – RS485
Sicherheitstransfor-
Modbus®
mator verwenden
Klasse II mit 2 VA
Mindestleistung.
Es empfiehlt sich
der Einsatz eines
12-Vac-Transfor-
mators.
Die empfohlenen
(WS01G01M00) oder industrietaugliche Fühler (WS01F01M00) für
die Feuchte- und Temperaturerfassung. Die Art der Installation ist
nachstehend dargestellt (im Fall von 4 Wireless-Raumfühlern):
4
•
Nach der Öffnung des Netzwerks für den Access Point das
Anbindungsverfahren für die eindeutige Identifizierung jedes Fühlers
starten.
Die für jeden Access Point zu verwendende Adresse muss mit den auf
dem Gerät vorhandenen DIP-Schaltern eingestellt werden. Die Adresse
ist:
L1 L2 L3
DIP 1-2-3 selezione indirizzo di rete Rx- Rx+ GND
DIP 4 selezione baud di rete
1 2 3 4 + -
DIP:
T1
Damit wird die
Übertragungsgeschwindigkeit des seriellen Anschlusses (Baudrate Bit/
sec) von 19200 (N82) identifiziert. Die vier seriellen Fühler müssen gemäß
folgender Tabelle adressiert werden:
Adresse
Fühler 1 16
Fühler 2 17
Fühler 3 18
Fühler 4 19
Die Qualität des Funksignals zwischen Access Point und jedem
Wirelessfühler muss überprüft werden.
Für die ausführliche Beschreibung der Installation siehe die technischen
Handbücher der jeweiligen Fühler und Access Points.
Für die Fühlerkonfiguration siehe die Fenster: Dc13, Dc14, Dc15, Dc16
und Dc17.
Im Fenster Ec03 müssen die mit dem Access Point verbundenen
Wirelessfühler aktiviert werden. Die Adressen 16, 17, 18 und 19 sind für
Fühler 1, Fühler 2, Fühler 3 und Fühler 4 vorgesehen.
Tab. 9.a
Adresse: 16
Adresse: 17
Adresse: 18
Adresse: 19
31
Wirelessfühler von Carel
Legende:
1.
humiFog-direct-Befeuchter;
2.
Verbindung Befeuchter/Access Point;
3.
Access Point (WS01AB2M20);
4.
Wirelessfühler für die Temperatur- und
Feuchterfassung (WS01G01M00 oder
WS01F01M00)
Dip-Schalter Adr. Access
Point
1 2 3 4
2
- + G OFF ON OFF ON
Fig. 9.b
Adresse 2 für den Access
Dip-Schalter
1 2 3 4 5
0 0 0 0 1
1 0 0 0 1
0 1 0 0 1
1 1 0 0 1
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
GER
sind Raumfühler
Serielle Schnittsttelle
Baudrate (Bit/S) N82
19200
Point mit
6 7 8
0 0 0
0 0 0
0 0 0
0 0 0
Tab. 9.b
