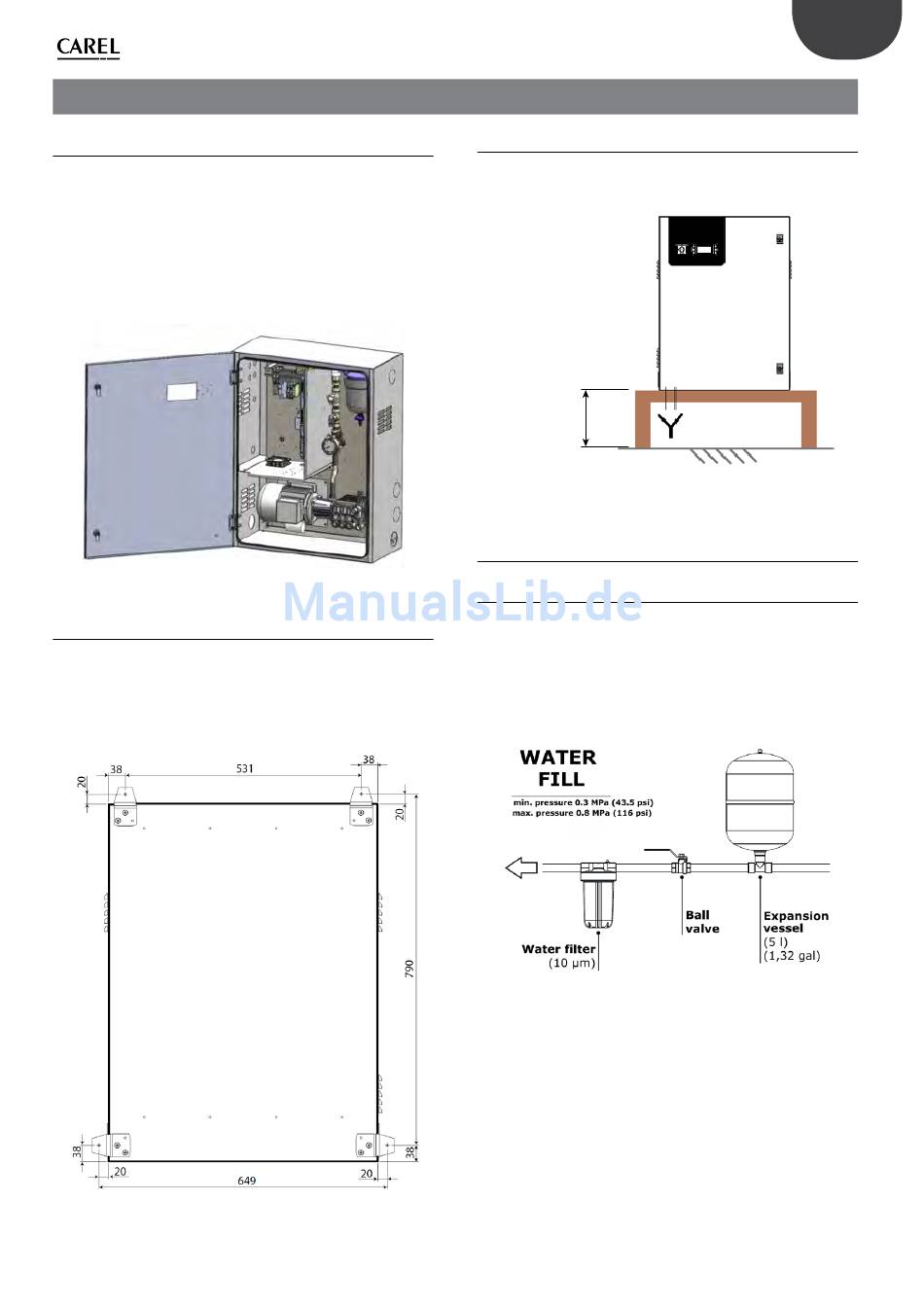

2. INSTALLATION DES STEUERKASTENS

2.1 Positionierung

Der Steuerkasten mit Schutzart IP20 muss in einem geschlossenen
technischen Raum und geschützt vor Regen, Wasserstrahlen und direkter
Sonneneinstrahlung positioniert werden.
Die im Raum herrschenden Temperaturbedingungen müssen zwischen
5 und 40 °C liegen.
Vor dem Steuerkasten muss ein Freiraum von rund 1 m vorgesehen
werden, damit die Tür geöffnet werden kann und die Wartungsarbeiten
ausgeführt werden können. An beiden Seiten des Steuerkastens muss ein
Freiraum von rund 0,5 m vorgesehen werden, damit die Wasseranschlüsse
(rechts) und die Stromanschlüsse (links) ausgeführt werden können.
2.1.1

Wandmontage

Der Steuerkasten kann mit Wandmontage oder Bodenmontage installiert
werden.
Im Falle einer Wandmontage wird empfohlen, die im Lieferumfang
enthaltenen Metallplatten und Schrauben zu verwenden. Siehe die
Abmessungen in der nachstehenden Abbildung für die Bohrungen zur
Befestigung der Halterungen.
Fig. 2.b
Fig. 2.a
2.1.2
Bodenmontage
Im Falle der Bodenmontage sollte der Steuerkasten auf einem Absatz
positioniert werden, um den Anschluss der Wasserabschlämmleitung an
der Unterseite des Steuerkastens zu vereinfachen (siehe Kapitel 2.2.3).
min 30 cm
2.2 Wasseranschlüsse des Steuerkastens
2.2.1

Speisewasserleitung

Dem Steuerkasten sollte immer ein Ausdehnungsgefäß vorgeschaltet
werden, um Druckschwankungen in den Wasserversorgungsleitung
abzuschwächen. Außerdem sollte ein 10-µm-Filter zusätzlich zum bereits
im Steuerkasten vorhandenen Filter installiert werden. Schließlich wird
auch die Positionierung eines Kugelabsperrventils in der Leitung vor
dem Steuerkasten empfohlen, um eventuelle Wartungseingriffe im
nachgeschalteten Wasserkreislauf zu erleichtern.
Dem Steuerkasten sollte ein Schlauch von mindestens Ø=1/2"
Durchmesser vorgeschaltet werden, damit der Befeuchter mit dem
korrekten Druck versorgt wird. Der Eingangsanschluss des Befeuchters
ist 3/4" GAS F. Der im Befeuchtereingang erforderliche Druck beträgt
mindestens 3 bar.
11
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
GER
Fig. 2.c
Fig. 2.d
