3.1 Elektrische Anschlüsse Befeuchter
ACHTUNG:
1. Vor der Ausführung der Elektroanschlüsse muss sichergestellt
werden, dass das Schaltschrank-Ultraschallvernebler-System vom
Stromnetz abgetrennt ist.
2. Überprüfen, dass die Versorgungsspannung des Schaltschranks den
Produktetikettdaten des Ultraschallverneblers entspricht.
Für die Versorgung des Ultraschallverneblers die vom Schaltschrank
abgehenden Kabel anschließen:
1.
Netzkabel +48 Vdc/ -48 Vdc vom Netzteil;
2.
Netzkabel: +24 Vac/ -24 Vac vom Transformator;
3.
Stromkabel der LEDs (nur bei Secondary-Schaltschrank);
4. Kabel der LED-Meldungen (Secondary-Schaltschrank) oder RS485-
Netzwerkkabel (Main-Schaltschrank).

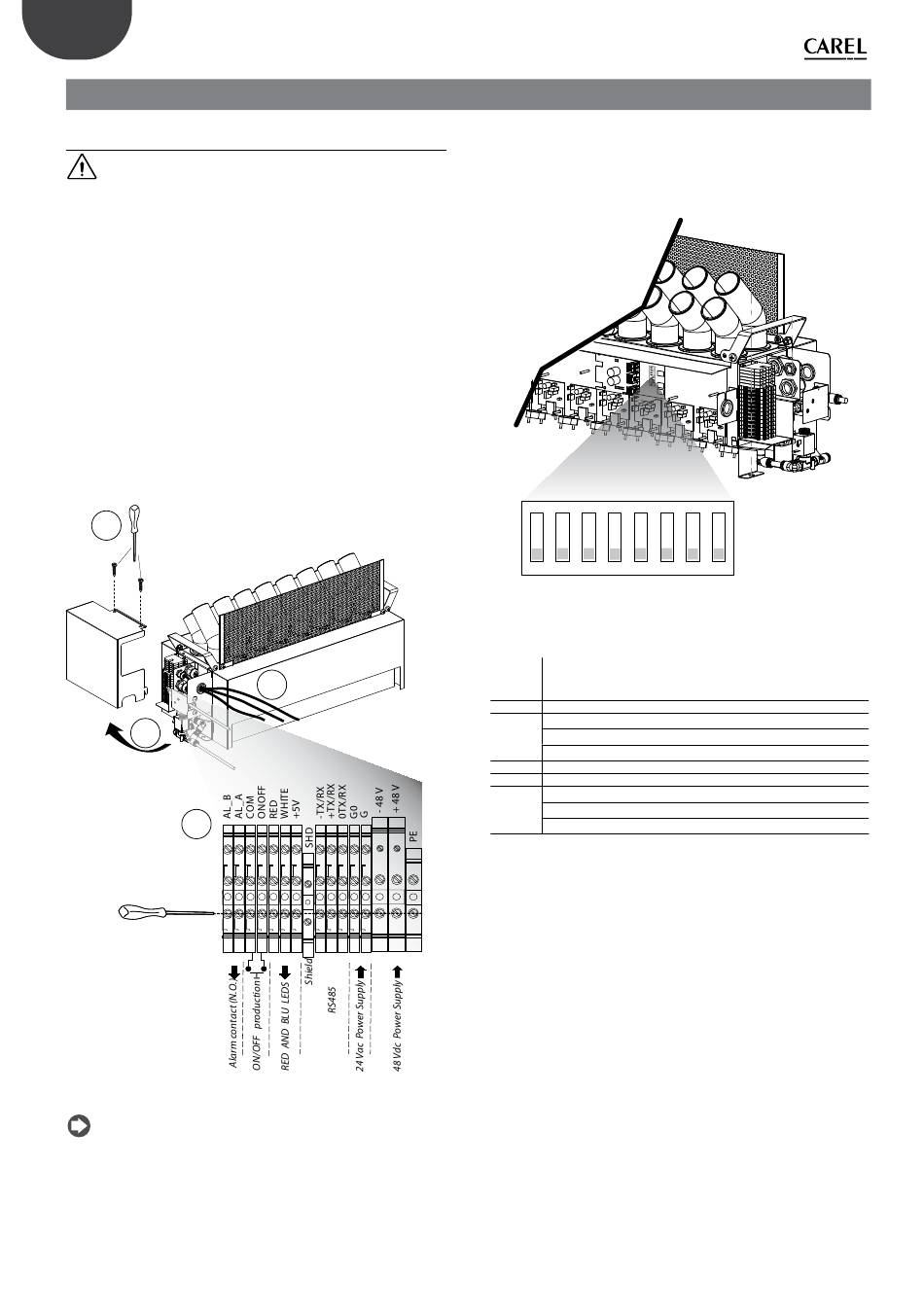

Nach dem Entfernen der Schrauben (A) das Seitenteil (B) abnehmen
und die Kabel durch die Kabeldurchführungen und internen
Kabelverschraubungen (C) führen. Die Elektroanschlüsse (D) ausführen.
Das Seitenteil in umgekehrter Ausführung der beschriebenen Schritte
erneut montieren.
A
B
D
NB: Zur Vermeidung von unerwünschten Interferenzen müssen die
Netzkabel von den Fühlersignalkabeln getrennt gehalten werden.
"humiSonic ventilation" +0300063DE - rel. 1.4 - 25.10.2022
3. ELEKTRISCHE ANSCHLÜSSE
C
Fig. 3.a
KONFIGURATION DER MIKROSCHALTER
Die Mikroschalter befinden
Ultraschallverneblers. Die Konfiguration muss vor der Inbetriebnahme
des Verneblers vorgenommen werden.
ON
1
2 3 4
Legende
Kommunikation
1 OFF: serielle 485-Carel/Modbus-Verbindung
ON: Vorbehalten
2-3 Vorbehalten
Baudrate serielle 485- / tLan-Verbindung
OFF: 19200
4
ON: 9600
5-6 Vorbehalten
7 Vorbehalten
Produktion Piezoelemente
OFF: --> parallel
8
ON: --> in Serie
12
sich auf der Steuerplatine
5 6 7 8
Fig. 3.b
