Die Installation der Gebläseköpfe sieht die folgenden Verfahrensschritte
vor:
1.
Entfernung der Verpackung. Der Gebläsekopf wird bereits vollständig
montiert geliefert.
2. Entfernung der Kunststoff-Seitenteile.
angebrachten Schrauben mit Schraubendreher herausschrauben.
Die Schrauben aufbewahren, weil sie für die Endmontage wieder
angebracht werden müssen.
3. Befestigung des Gebläsekopfs anhand der Metallhalterung. Siehe
Absatz 3.2.
4.
Anschluss der Wasserleitung an den Eingang der Gebläseköpfe
(M16x1.5). Siehe Absatz 3.3.
5. Elektroanschluss der Gebläseköpfe an den Steuerkasten, der die
Stromversorgung für die Ansteuerung des Ventilatorbetriebs liefert.
Siehe Absatz 3.4.
6. Endmontage des Gebläsekopfs durch Wiederanbringung der
zuvor entfernten Seitenteile und Befestigung dieser mit den
abgeschraubten Schrauben.

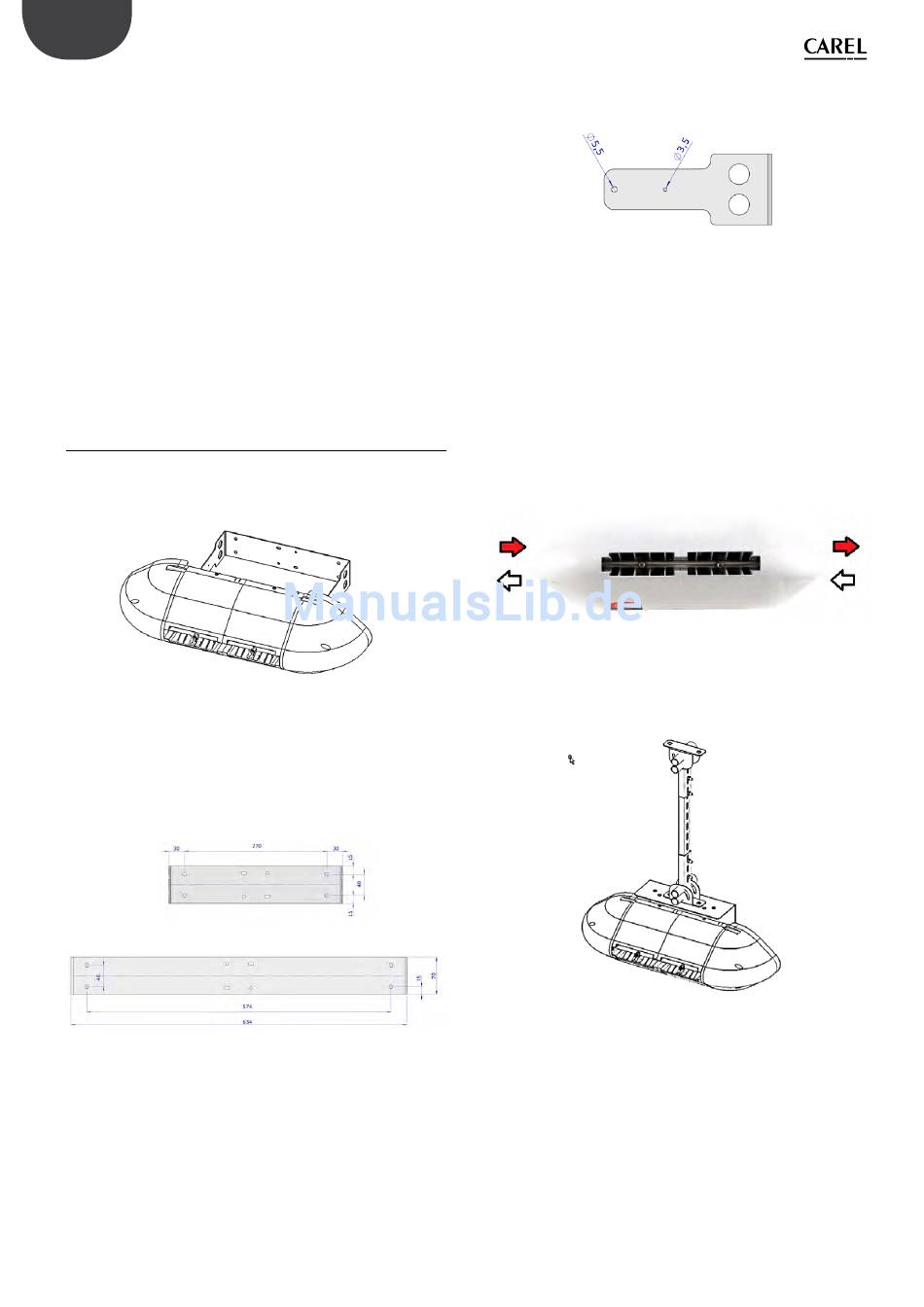

3.2 Wandmontage / Deckenmontage des
Einzel-Gebläsekopfs
Der Einzel-Gebläsekopf (Code DLA%F) ist für die vertikale Wandmontage
mit Metallhalterung (an der Wand zu verschrauben) ausgelegt. Die
Wand muss aus geeignetem Material sein. Sie muss das Gewicht des
Gebläsekopfs aushalten (Betonwand, keine Gipskartonwand).
Den Gebläsekopf aus der Verpackung nehmen und die Seitenteile
entfernen. Den Gebläsekopf aus der Stahlhalterung am Rückenteil
abziehen.
Die Wandhalterung wie
Wandbohrungen ausführen. Die Stahlhalterung als Bohrschablone
verwenden.
Nach der Ausführung der Wandbohrungen die Metallhalterung anhand
der vier Dübel (nicht mitgeliefert) befestigen.
"humiFog direct" +0300073DE rel. 1.1 - 20.10.2017
Hierfür die
Fig. 3.a
gewünscht positionieren. Die
Fig. 3.b
Fig. 3.c
Den Gebläsekopf über die Wandhalterung ziehen.
Den Gebläsekopf mit den mitgelieferten Schrauben an der Halterung
fixieren.
seitlich
Zur Befestigung der ersten Schraube (M6 selbstschneidend in Bohrung
Ø =5.5 mm) empfiehlt es sich, die Schrauben der Klemmen des Verteilers
etwas zu lockern, um den Verteiler drehen zu können und um genügend
Platz für das Befestigungsverfahren zu schaffen. Eine Schraube rechts und
eine Schraube links fixieren.
Anschließend die dritte Schraube (M4 selbstschneidend in Bohrung Ø
=3.5 mm) rechts neben dem Gebläsekopf (gegenüberliegende Seite
zur Klemmleiste) fixieren. Bei der Befestigung dieser Schraube kann der
Gebläsekopf wahlweise zwischen -10°/-5°/0°/+5°/+10° im Vergleich zur
horizontalen Richtung in Verwendung einer der 5 kleinen Bohrungen
ausgerichtet werden.
Anschließend den Wasseranschluss ausführen. Die Wasserleitungen
rechts oder links vom Gebläsekopf sowie die Wasserrückleitung an der
entgegengesetzten Seite anschließen.
Die beiden Kabelverschraubungen und die elektrische Verfahrung
gemäß Beschreibung unter Absatz 3.4 ausführen.
Carel stellt auch einen Zusatz-Bausatz (Spezialplatte mit 90°-Biegung) für
die Deckenmontage des Einzel-Gebläsekopfs zur Verfügung.
vier
14
Fig. 3.d
Fig. 3.e
Fig. 3.f
