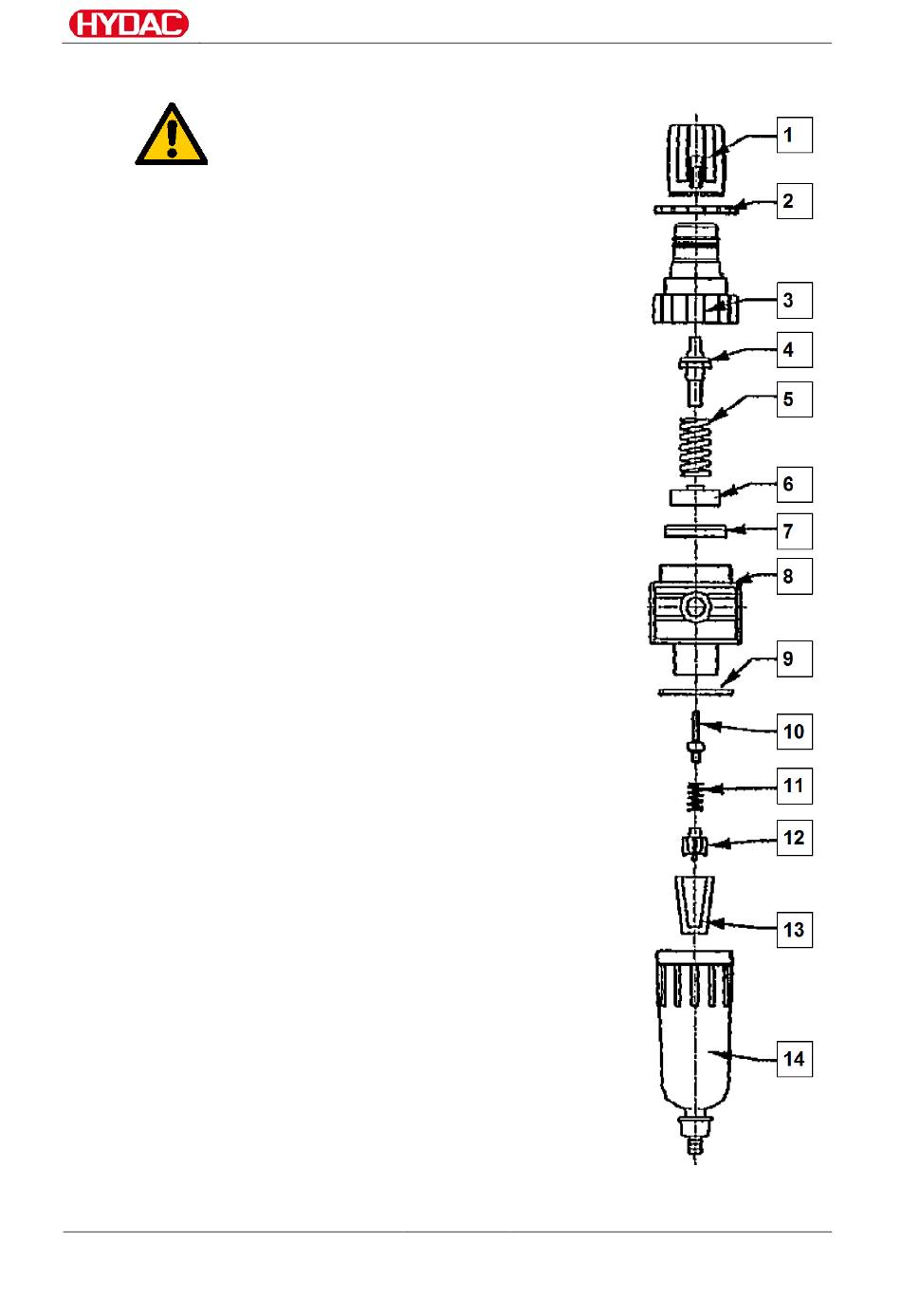

Filterregler demontieren
Das Gerät darf nur bei drucklosem
Pneumatiksystem zerlegt werden. Das Gerät muss zum
Zerlegen ausgebaut werden.
Oberteil demontieren
• Ziehen Sie den Einstellknopf [1] nach oben, drehen
Sie diesen gegen den Uhrzeigersinn bis zum
Anschlag.
• Schrauben Sie das Oberteil [3] ab.
• Entnehmen Sie die Regelfeder [5] und Stellschraube
[4]
• Nehmen Sie den Kolben [6] aus dem Gehäuse [8]
• Nehmen Sie die Dichtung [7] aus dem Gehäuse [8]
Unterteil demontieren
Zum leichteren Zerlegen des Unterteiles drehen Sie das
Gerät, dass der Behälter [14] nach oben weist.
• Schrauben Sie den Auffangbehälter [14] ab.
• Nehmen Sie das kegelförmige Filterelement [13] aus
dem Behälter.
• Drehen Sie das Gerät
• Lösen Sie den Einsatz [12] mit einer Spitzzange
durch eine Linksdrehung und nehmen Sie ihn aus
dem Gehäuse [8].
• Nehmen Sie die Druckfeder [11] mittels einer
Spitzzange aus dem Gehäuse [8].
• Ziehen Sie den Ventilkolben [10] aus dem Gehäuse
[8].
• Nehmen Sie den O-Ring Ø 31x2 [9] aus dem
Gehäuse.
