HYDAC FILTER SYSTEMS CTU 1 3 Serie Betriebs- Und Wartungsanleitung Seite 42

Externe Spülanschlüsse verwenden (Nur CTU1xxx-x-x-R)
Über die externen Anschlüsse am Analyseraum können Sie z.B. einen
Prüfling außerhalb des Analyseraumes durchspülen.

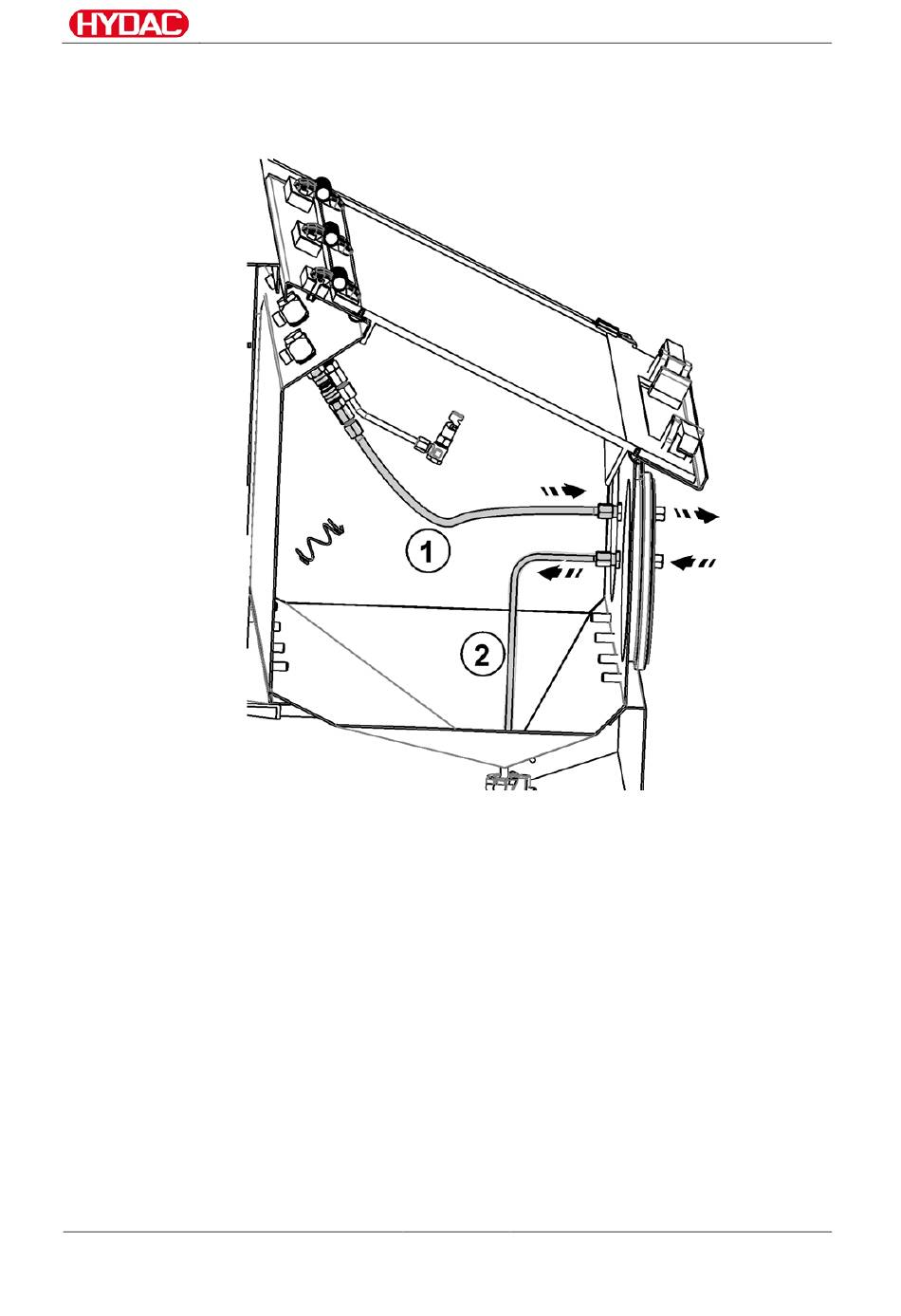

Stellen Sie mit dem Verbindungsschlauch (1) im Analyseraum eine
Verbindung zwischen dem Spülanschluss und der oberen Verschraubung an
der Analyseraumfront her. Montieren Sie den Rohrbogen (2) mit dem Auslauf
nach unten an die untere Verschraubung.
CTU 1x3x Serie
BeWa CTU1x3x 3631694d de 2017-03-13.docx
Filtermembranhalter bedienen
de
Seite 42 / 92
2017-03-13
