CTU elektrisch anschließen
Das Gerat ist mit einem Netzstecker anschlussfertig ausgestattet.
Prüfen Sie vor dem Einstecken des Netzsteckers die Spannungsangaben auf
dem Typenschild des CTU mit dem vorhandenen Netz ab.

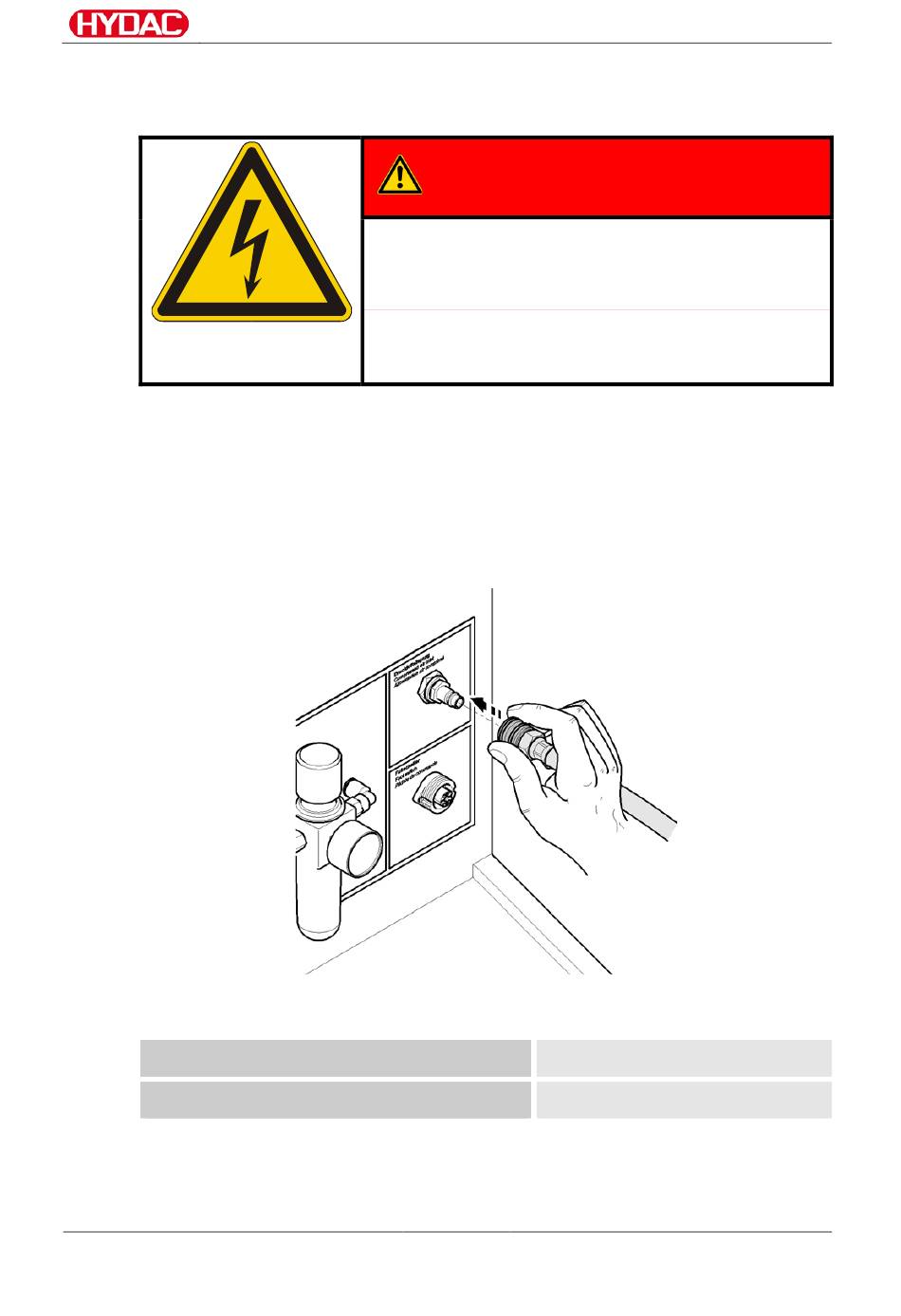

Druckluft anschließen
Der Anschluss für die Druckluftversorgung befindet sich rechts oben auf der
Bedienkonsole. Es handelt sich dabei um ein Standard Anschluss Nippel der
Niederdruckserie DN 7,2.
Die erforderliche Druckluft muss trocken, entölt und auf 5µm vorgereinigt
sein.
Erforderlicher Luftdruck
Erforderlicher Luftvolumenstrom
CTU 1x3x Serie
BeWa CTU1x3x 3631694d de 2017-03-13.docx
GEFAHR
Elektrischer Stromschlag
Lebensgefahr
►
Schließen Sie die CTU nur an einer
geerdeten Schutzkontaktsteckdose an.
maximal 6 bar
≈ 60 l/min
de
Maschinenraum absaugen
