Filtermembranhalter bedienen
Bei Auslieferung der CTU erhalten Sie folgende zwei Möglichkeiten den
Filtermembranhalter zu verwenden.

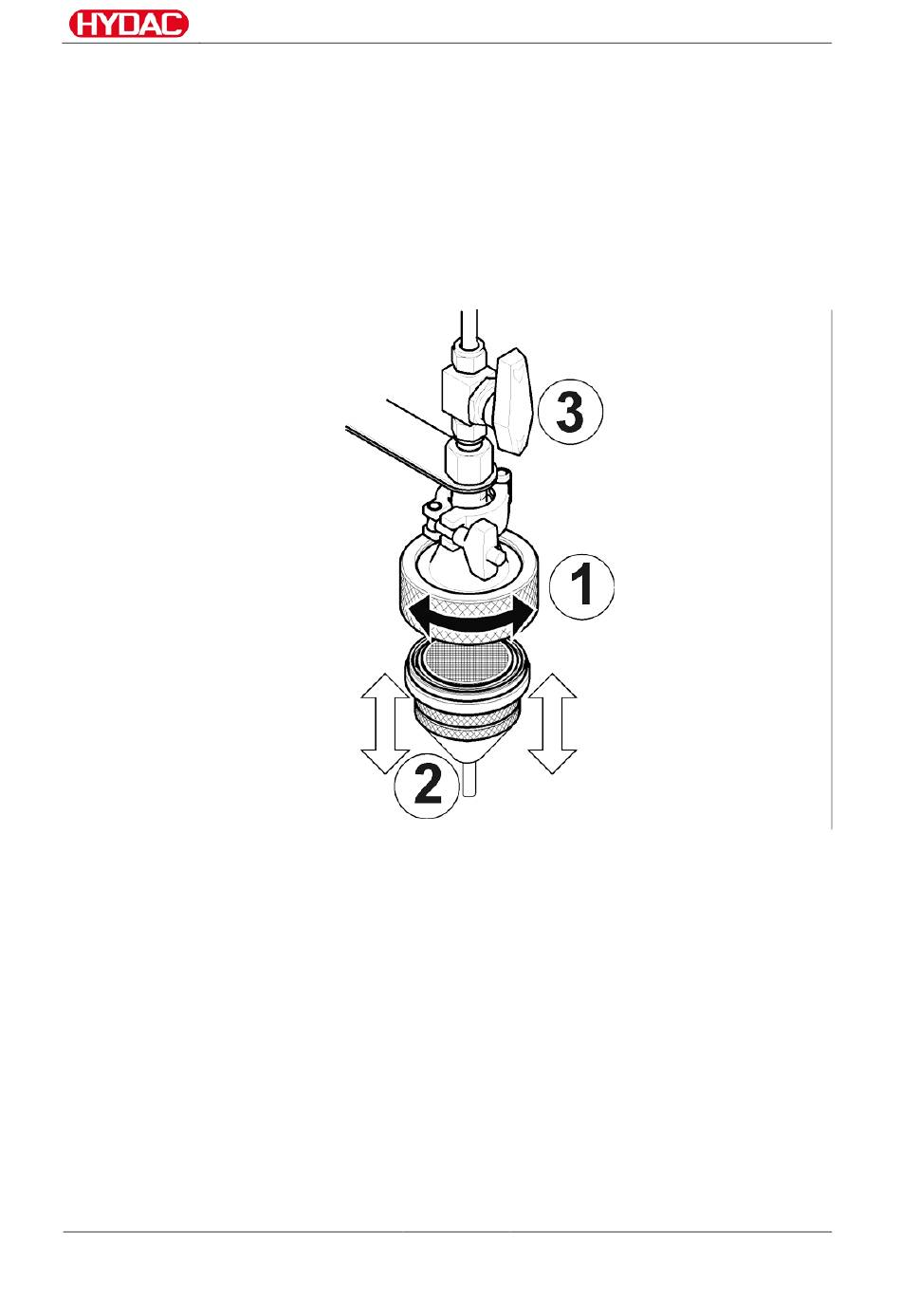

Ausführung mit Überwurfmutter
Durch das Feingewinde der Überwurfmutter (1) wird das Unterteil (2) des
Membranhalters funktionsdicht an das Oberteil gepresst.
Zum Schließen des Filtermembranhalters, heben Sie Unterteil (2) an das
Oberteil und drehen die Überwurfmutter (1) im Uhrzeigersinn fest.
Verwenden Sie kein Werkzeug.
Das Öffnen des Filtermembranhalters erfolgt durch drehen der
Überwurfmutter (1) im Gegenuhrzeigersinn.
