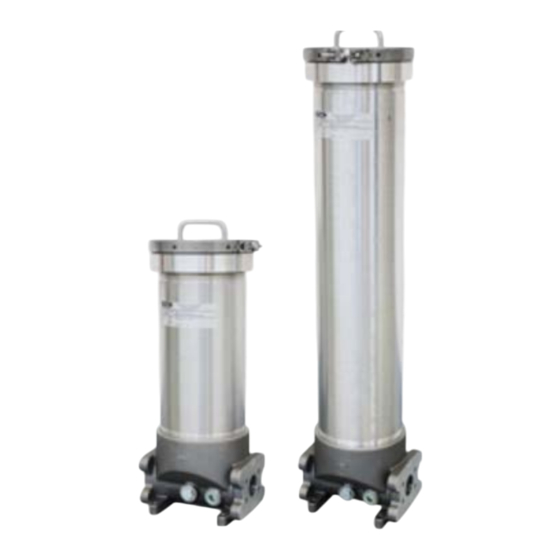

- Seite 1 LowViscosity Housing – Filter LVH-F 110 / 120 LVH-F 115 / 130 Montage- und Wartungsanleitung Deutsch (Originalanleitung) Dokumentation-Nr.: 4092945b Für künftige Verwendung aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Inhalt ......................2 Allgemein ....................... 4 Impressum ....................4 Dokumentationsbevollmächtigter ..............4 Zweck dieser Anleitung................5 Zielgruppe der Anleitung ................5 Zielgruppe – Erforderliche Qualifikation / Kenntnisse ........6 Darstellungen in der Anleitung ..............7 Darstellung des Layouts ................7 Darstellung von Handlungsanweisungen .......... - Seite 3 Inhalt Hydraulische Installation / Montage ............34 Hinweise zur Verrohrung / Verschlauchung ........... 35 Elektrische Installation / Montage .............. 36 Inbetriebnahme ..................37 Inbetriebnahme der umschaltbaren Ausführung ........37 Betrieb ......................38 Verschmutzungsanzeige überwachen ............38 Optische Verschmutzungsanzeige überwachen und zurücksetzten ..................
-
Seite 4: Allgemein
Allgemein Allgemein In diesem Kapitel finden Sie hilfreiche Hinweise zum Umgang mit der Anleitung. Impressum Herausgeber und verantwortlich für den Inhalt: HYDAC FILTER SYSTEMS GMBH Postfach 1251 66273 Sulzbach / Saarland Deutschland Telefon: +49 6897 509 01 Telefax: +49 6897 509 9046 E-Mail: filtersystems@hydac.com... -
Seite 5: Zweck Dieser Anleitung
Allgemein Zweck dieser Anleitung Bevor Sie das Produkt erstmalig verwenden oder wenn Sie mit anderen Arbeiten am Produkt beauftragt sind, lesen Sie diese Anleitung Der Gebrauch und der Umgang mit dem nachfolgend beschriebenen Produkt, sowie dessen Handhabung sind nicht selbstverständlich und werden durch diese Anleitung sowie die begleitende Technische Dokumentation eingehend erläutert. -
Seite 6: Zielgruppe - Erforderliche Qualifikation / Kenntnisse
Allgemein Zielgruppe – Erforderliche Qualifikation / Kenntnisse Personen, die mit dem Produkt arbeiten, müssen über die Gefahren im Umgang mit dem Produkt vertraut sein. Das Hilfs- und Fachpersonal muss vor Arbeitsbeginn die Betriebsanleitung, insbesondere die Sicherheitshinweise, sowie geltende Vorschriften gelesen und verstanden haben. -
Seite 7: Darstellungen In Der Anleitung
Allgemein Darstellungen in der Anleitung In der Anleitung finden Sie Darstellungen. Details dazu finden Sie in den folgenden Kapiteln. Darstellung des Layouts Kapitelbezeichnung Seitenzahl Editionsdatum Seite x 200x-xx-xx Dokumentationssprache Dokumentation-Nr. mit Index / Dateiname Die Dokumentation-Nr. mit Index dient zur Identifizierung und Nachbestellung der Anleitung. -
Seite 8: Darstellung Von Handlungsanweisungen
Allgemein Darstellung von Handlungsanweisungen Bei Handlungsanweisungen unterscheiden sich folgende zwei Darstellungen: Handlungsanweisung mit fester Reihenfolge Handlungsanweisungen, deren Reihenfolge unbedingt einzuhalten ist, werden mit einer laufenden Nummerierung (1., 2., 3., usw.) versehen. Beispiel für Handlungsanweisungen mit fester Reihenfolge: 1. Entfernen Sie die Transportsicherung. 2. -
Seite 9: Signalwörter Und Deren Bedeutung In Sicherheitshinweisen
Allgemein Signalwörter und deren Bedeutung in Sicherheitshinweisen Folgende Signalwörter finden Sie in dieser Anleitung: GEFAHR GEFAHR - Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG WARNUNG - Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine... -
Seite 10: Darstellung / Erklärung Von Piktogrammen
Allgemein Darstellung / Erklärung von Piktogrammen Die folgenden Sicherheitssymbole / Piktogramme finden Sie in dieser Anleitung. Diese weisen auf besondere Gefahren für Personen, Sachwerte oder Umwelt hin. Beachten Sie diese Sicherheitssymbole / Piktogramme und verhalten Sie sich in diesen Fällen besonders vorsichtig. Halten Sie alle Symbole / Piktogramme stets vollständig und gut lesbar. -
Seite 11: Ergänzende Symbole
Allgemein Verwendete Gebotszeichen Diese Symbole finden Sie bei allen Sicherheitshinweisen in dieser Betriebsanleitung, die auf besondere Gefahren für Personen, Sachwerte oder Umwelt hinweisen. Vor Wartung oder Reparatur freischalten Verwendete Zeichen für das erforderliche Fachpersonal Diese Symbole zeigen die erforderliche Ausbildung / Kenntnisse für die Installationsarbeit und / oder Wartungsarbeit. -
Seite 12: Haftungsausschluss / Gewährleistung
Allgemein Haftungsausschluss / Gewährleistung Wir übernehmen Gewährleistung gemäß den allgemeinen Verkaufs- und Lieferbedingungen. Diese stehen Ihnen spätestens seit Vertragsabschluss zur Verfügung. Zusätzlich finden Sie diese unter www.hydac.com -> Allgemeine Geschäftsbedingungen (AGB). Diese Anleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen haben könnten. -
Seite 13: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Das Produkt ist nach den bei Auslieferung geltenden Verordnungen, Richtlinien und Normen gebaut und sicherheitstechnisch auf dem aktuellen Stand. Restgefahren sind durch Sicherheitshinweise gekennzeichnet und werden in dieser Anleitung beschrieben. Beachten Sie alle am Produkt angebrachten Sicherheits- und Warnhinweise und halten Sie diese stets vollständig und gut lesbar. - Seite 14 Sicherheitshinweise VORSICHT Gesundheits- und Umweltgefahr durch austretendes Betriebsmedium Körperverletzung und Sachschaden durch austretendes Betriebsmedium ► Setzen Sie die Anlage bei Undichtigkeiten umgehend still und beheben Sie diese. ► Vermeiden Sie jeglichen Kontakt mit dem Betriebsmedium. Ist dies doch der Fall suchen Sie einen Arzt auf.
-
Seite 15: Produktübersicht
Produktübersicht Produktübersicht Der LowViscosity Housing - Filter LVH-F wird zur Filtration von niedrigviskosen Flüssigkeiten eingesetzt. Sein Einsatz erfolgt vor allem dort wo hohe Schmutzmengen auftreten, die bereits im Einmaldurchgang entfernt werden müssen. ® Durch die eingesetzten Optimicron -Filterelemente wird dabei gewährleistet, dass sowohl die benötigte Reinheit, als auch eine hohe Standzeit erreicht wird. -
Seite 16: Lieferumfang
Produktübersicht Lieferumfang Zum Lieferumfang gehören: Stück Bezeichnung LowViscosity Housing – Filter (Ausführung je nach Bestellung) Montage- und Wartungsanleitung (dieses Dokument) Das Filtergehäuse wird anschlussfertig, verpackt geliefert. Bitte prüfen Sie das Filtergehäuse vor der Inbetriebnahme auf mögliche Beschädigungen. Melden Sie eventuell vorhandene Transportschäden dem Transportunternehmen bzw. -
Seite 17: Abmessungen
Produktübersicht Abmessungen LVH-F-100 / LVH-F-120 Alle Abmessungen in mm. Tolerierung ± 10 mm. )* Benötigter Ausbauraum zum Elementwechsel LVH-F-1xx Seite 17 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 18: Lvh-F-115 / Lvh-F-130
Produktübersicht LVH-F-115 / LVH-F-130 Alle Abmessungen in mm. Tolerierung ± 10 mm. )* Benötigter Ausbauraum zum Elementwechsel LVH-F-1xx Seite 18 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 19: Lvh-F-115 / Lvh-F-130 Umschaltbare Ausführung
Produktübersicht LVH-F-115 / LVH-F-130 umschaltbare Ausführung Alle Abmessungen in mm. Tolerierung ± 10 mm. )* Benötigter Ausbauraum zum Elementwechsel LVH-F-1xx Seite 19 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... - Seite 20 Produktübersicht Alle Abmessungen in mm. Tolerierung ± 10 mm. )* Benötigter Ausbauraum zum Elementwechsel LVH-F-1xx Seite 20 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30...
-
Seite 21: Anschlüsse Und Komponenten
Produktübersicht Anschlüsse und Komponenten LVH-F-100 / LVH-F-120 Pos. Bezeichnung Filtergehäuse Verschmutzungsanzeige (Optional) Eintritt INLET Austritt OUTLET Entleerung DRAIN Entlüftung VENT LVH-F-1xx Seite 21 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 22: Lvh-F-115 / Lvh-F-130
Produktübersicht LVH-F-115 / LVH-F-130 Pos. Bezeichnung Typenschild Filtergehäuse Verschmutzungsanzeige (Optional) Eintritt INLET Austritt OUTLET Entleerung DRAIN Entlüftung VENT LVH-F-1xx Seite 22 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 23: Lvh-F-115 / Lvh-F-130 Umschaltbare Ausführung
Produktübersicht LVH-F-115 / LVH-F-130 umschaltbare Ausführung Pos. Bezeichnung Typenschild Filtergehäuse Verschmutzungsanzeige (Optional) Eintritt INLET Austritt OUTLET Entleerung DRAIN Entlüftung VENT LVH-F-1xx Seite 23 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 24: Hydraulikschema
Produktübersicht Hydraulikschema Pos. Bezeichnung Filtergehäuse Verschmutzungsanzeige (Optional) Eintritt INLET Austritt OUTLET LVH-F-1xx Seite 24 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 25: Hydraulikschema Lvh-F-115 / Lvh-F-130 Umschaltbare Ausführung
Produktübersicht Hydraulikschema LVH-F-115 / LVH-F-130 umschaltbare Ausführung Pos. Bezeichnung Filtergehäuse Verschmutzungsanzeige (Optional) Eintritt INLET Austritt OUTLET LVH-F-1xx Seite 25 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 26: Bestimmungsgemäße Verwendung
Produktübersicht Bestimmungsgemäße Verwendung Mängel- und Haftungsansprüche – gleich aus welchem Rechtsgrund – bestehen insbesondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme, Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen. Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der Hersteller keine Verantwortung. - Seite 27 Produktübersicht HINWEIS Unzulässige Betriebsmedien Das Filtergehäuse wird beschädigt ► Verwenden Sie das Produkt nur in Verbindung mit Diesel, Biodiesel oder Heizöl. VORSICHT Gesundheits- und Umweltgefahr durch austretendes Betriebsmedium Körperverletzung und Sachschaden durch austretendes Betriebsmedium ► Setzen Sie die Anlage bei Undichtigkeiten umgehend still und beheben Sie diese.
-
Seite 28: Nicht Bestimmungsgemäße Verwendung
Produktübersicht Nicht bestimmungsgemäße Verwendung GEFAHR Gefahr durch nicht vorhergesehene Verwendung des Produkts Körperverletzung und Sachschaden bei unzulässigem Betrieb. ► Verwenden Sie das Produkt nur mit den zulässigen Medien. Eine andere oder darüber hinausgehende Verwendung gilt nicht als bestimmungsgemäß. Für hieraus resultierende Schäden haftet die HYDAC FILTER SYSTEMS GMBH nicht. -
Seite 29: Technische Daten
Produktübersicht Technische Daten Baugröße Betriebsdruck, maximal 10 bar 10 bar 10 bar 10 bar Maximaler 40 l/min 80 l/min 270 l/min 500 l/min Volumenstrom Hydraulischer G1“ G1“ SAE DN 50 SAE DN 50 Anschluss SAE DN 80 SAE DN 80 Eintritt (IN) / Austritt SAE DN SAE DN... -
Seite 30: Typenschild Entschlüsseln
Produktübersicht Typenschild entschlüsseln Details zur Identifikation des Filtergehäuses finden Sie auf dem Typenschild alle erforderlichen Angaben. Pos. -> Beschreibung -> Typenschild zum Filtergehäuse -> Typenschlüssel, Details siehe Seite 31 Folgende Angaben finden Sie auf dem Typenschild des Aggregates: Zeile -> Beschreibung Part No. -
Seite 31: Typenschlüssel
= Vertikal VD = Vertikal (umschaltbar) (nur LVH-F 115/130) Druckstufe = 10 bar = andere (auf Anfrage) Hydraulischer Anschluss = G1“ (nur LVH-F 110/120) = SAE DN 50 = SAE DN 80 = SAE DN 100 SAE DN 100 Dichtungswerkstoff ®... -
Seite 32: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Entleeren Sie das Filtergehäuse vor einem Transport vollständig. Entsorgen Sie den Inhalt gegebenenfalls umweltgerecht. Entleeren Sie das Filtergehäuse vor der Lagerung vollständig. Lagern Sie das Filtergehäuse liegend in sauberen und trockenen (nicht kondensierend) Räumen gemäß den Angaben im Kapitel „ Technische Daten“... -
Seite 33: Montage, Installation Und Inbetriebnahme
Montage, Installation und Inbetriebnahme Montage, Installation und Inbetriebnahme Nachfolgend finden Sie die Informationen, um das Filtergehäuse zu befestigen, hydraulisch zu installieren und anzuschließen. Mechanische Installation / Montage Montieren Sie das Filtergehäuse ausschließlich vertikal. Befestigen Sie das Filtergehäuse je nach Ausführung. Achten Sie auf ausreichend Freiraum zum Wechseln des Filterelementes. -
Seite 34: Hydraulische Installation / Montage
Montage, Installation und Inbetriebnahme Hydraulische Installation / Montage HINWEIS Druckanschluss (OUTLET) verschlossen Das Filtergehäuse wird zerstört. ► Achten Sie darauf, dass der Druckanschluss immer geöffnet ist. Zum hydraulischen Anschluss, gehen Sie wie folgt vor: 1. Verbinden Sie den Austritt (OUTLET) des Filtergehäuses mit dem Tank 2. -
Seite 35: Hinweise Zur Verrohrung / Verschlauchung
Montage, Installation und Inbetriebnahme Hinweise zur Verrohrung / Verschlauchung Um den Druckverlust so gering wie möglich zu halten, verwenden Sie so wenige Verschraubungen wie möglich. Der Druckverlust in einer Rohrleitung ist abhängig von: - Volumenstrom - Kinematischer Viskosität - Leitungsabmessung - Dichte des Mediums Für Diesel lässt sich der Druckverlust näherungsweise wie folgt berechnen: Δp ≈... -
Seite 36: Elektrische Installation / Montage
Montage, Installation und Inbetriebnahme Elektrische Installation / Montage Ist das Filteraggregat mit einer elektrischen Verschmutzungsanzeige ausgestattet, verbinden Sie diese entsprechend der Schaltlogik mit Ihrer Schaltzentrale. Details entnehmen Sie der Dokumentation zur Verschmutzungsanzeige. LVH-F-1xx Seite 36 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... -
Seite 37: Inbetriebnahme
Montage, Installation und Inbetriebnahme Inbetriebnahme Das Filtergehäuse wird ohne eingebautes Filterelement ausgeliefert. Zur Inbetriebnahme gehen Sie wie folgt vor: 1. Setzen Sie das Filterelement in das Gehäuse ein. Gehen Sie hierzu wie im Kapitel „Wartung“ beschrieben vor. 2. Lösen Sie die Entlüftungsschraube (810) und befüllen Sie das Filtergehäuse durch öffnen des Anschlusses INLET (801). -
Seite 38: Betrieb
Betrieb Betrieb Verschmutzungsanzeige überwachen Je nach Ausführung ist das Filtergehäuse mit unterschiedlichen Verschmutzungsanzeigen ausgestattet. Überwachen Sie die Verschmutzungsanzeigen wie nachfolgend beschrieben. Optische Verschmutzungsanzeige überwachen und zurücksetzten Zur Überwachung der Verschmutzung des Filterelementes ist das Filtergehäuse mit einer optischen Verschmutzungsanzeige ausgestattet. Zeigt die Verschmutzungsanzeige rot (1), wechseln Sie das Filterelement (2). -
Seite 39: Wartung
Wartung Wartung WARNUNG Betriebsüberdruck Gefahr von Körperverletzung ► Führen Sie vor allen arbeiten am System eine Druckentlastung durch. VORSICHT Betriebsmedium Gesundheitsgefahr ► Tragen Sie beim Wechseln des Filterelements die persönliche Schutzausrüstung – siehe Betriebsanweisung oder Sicherheitsdatenblatt zum Betriebsmedium. Wechseln Sie das Filterelement spätestens bei einem angezeigten roten Markierungsring der optischen Differenzdruckanzeige, mindestens jedoch einmal jährlich. -
Seite 40: Lvh-F-110 / Lvh-F-120 Filterelement Wechseln
Wartung LVH-F-110 / LVH-F-120 Filterelement wechseln Das Filterelement ist mit einem Bajonettverschluss versehen – dies erleichtert den Elementwechsel. Es sind lediglich Drehungen des Elementes oder seiner Anbauteile um 90° im Uhrzeigersinn bzw. im Gegenuhrzeigersinn erforderlich. Zum Filterelementwechsel, gehen Sie wie folgt vor: Schalten Sie die Anlage ab und stellen Sie sicher, dass kein Betriebsmedium aus den Leitungen in das Filtergehäuse... - Seite 41 Wartung Ziehen Sie den Filtergehäusedeckel vorsichtig nach oben ab. Dabei leicht im Uhrzeigersinn drehen, damit das Filterelement am Deckel arretiert bleibt. Entnehmen Sie den Schmutzauffangkorb. Durch Drehen im Gegenuhrzeigersinn lösen Sie den Schmutzauffangkorb vom Element und das Element vom Deckel. Entnehmen Sie das Filterelement von dem Filtergehäusedeckel.
- Seite 42 Wartung Setzen Sie den Filtertopfdeckel auf das neue Filterelement und arretieren diesen. 10. Befestigen Sie den Schmutzauffangkorb am unteren Ende des Filterelements. 11. Geben Sie das Filterelement mit Deckel und Schmutzaufnahmebehälter in das Filtergehäuse. Achten Sie dabei auf den richtig sitzenden O-Ring am Deckel.
-
Seite 43: Lvh-F-115 / Lvh-F-130 Filterelement Wechseln
Wartung LVH-F-115 / LVH-F-130 Filterelement wechseln Zum Filterelementwechsel, gehen Sie wie folgt vor: Schalten Sie die Anlage ab und stellen Sie sicher, dass kein Betriebsmedium aus den Leitungen in das Filtergehäuse nachfließen kann und versichern Sie sich, dass das Aggregat während der Wartungsarbeiten nicht wieder in Betrieb genommen werden kann. - Seite 44 Wartung Lösen Sie mit dem Innensechskantschlüssel die Spannklammer am Filtergehäusedeckel durch lösen der Schraube. Nehmen Sie die Spannklammer ab. Ziehen Sie den Filtergehäusedeckel nach oben ab. LVH-F-1xx Seite 44 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30...
- Seite 45 Wartung Entnehmen Sie das Filterelement von dem Filtergehäusedeckel. Entsorgen Sie das alte Filterelement gemäß den lokalen Bestimmungen und Richtlinien umweltgerecht. Reinigen und prüfen Sie die demontierten Teile auf mögliche Beschädigungen. Prüfen Sie den O-Ring des Filtertopfdeckels auf Beschädigungen. Ersetzen Sie diesen, falls erforderlich. Benetzen Sie die O-Ringe von Filtertopfdeckel und neuem Filterelement, mit dem Betriebsmedium.
- Seite 46 Wartung Setzten Sie das neue Filterelement ein in das Filtergehäuse ein. Verwenden Sie keine Schlagwerkzeuge. Achten Sie dabei auf den richtig sitzenden O-Ring im Gehäuse. Setzen Sie den Deckel auf. Das Filtergehäuse. LVH-F-1xx Seite 46 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30...
- Seite 47 Wartung 10. Legen Sie die Spanklammer um Filtergehäuse und Deckel und ziehen Sie diese mit einem Innensechskantschlüssel an. Das Anzugsmoment beträgt maximal 12 Nm. 11. Verschließen Sie die Ablassschraube (DRAIN) am Anschlussstück des Filtergehäuses fest. Nehmen Sie das Filtergehäuse in Betrieb.
-
Seite 48: Lvh-F-115 / Lvh-F-130 Umschaltbare Ausführung Filterelement Wechseln
Wartung LVH-F-115 / LVH-F-130 umschaltbare Ausführung Filterelement wechseln 1. Stellen Sie den Hebel der Umschaltarmatur auf die Filterseite, an welcher kein Elementwechsel durchgeführt werden soll. Der Hebel der Umschaltarmatur zeigt immer auf die gerade verwendete Filterseite. 2. Führen Sie den Elementwechsel wie im Kapitel „LVH-F-115 / LVH-F-130 Filterelement wechseln“... -
Seite 49: Fehlersuche / Störungsbeseitigung
Fehlersuche / Störungsbeseitigung Fehlersuche / Störungsbeseitigung Fehler Ursache(n) Abhilfe Die Verschmutz- Das Fluid ist stark Wechseln Sie das Filterelement. ungsanzeige verschmutzt. spricht an. Die Kapazität des Filterelements ist erschöpft. Undichtigkeit / Ziehen Sie die Mutter der Leckage am Entlüftungsschraube Spannklammer mit dem im Kapitel Deckel. -
Seite 50: Außerbetriebnahme / Entsorgung
Außerbetriebnahme / Entsorgung Außerbetriebnahme / Entsorgung Entleeren Sie das Filtergehäuse einschließlich aller Komponenten vor einer Außerbetriebnahme vollständig. Demontieren Sie die hydraulischen und elektrischen Anschlüsse. Entsorgen Sie das Verpackungsmaterial umweltgerecht. Entsorgen Sie das Aggregat nach erfolgter Demontage und sortenreiner Trennung aller Teile umweltgerecht. LVH-F-1xx Seite 50 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx... -
Seite 51: Anhang
Anhang Anhang In diesem Anhang finden Sie ergänzende Informationen zum Produkt. Ersatzteile und Zubehör Ersatzteile Die nachfolgenden Ersatzteile stehen für das Produkt zur Verfügung: LVH-F-110 / LVH-F-120 - Ersatzteile LVH-F-1xx Seite 51 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... - Seite 52 Anhang Pos. Stk. Bezeichnung Artikel-Nr. Aufnahme 1.11 1 Verschlussschraube G1/2” FKM 630700 Verschlussschraube 305931 Differenzdruckanzeige 1.42 1 O-Ring Filtergehäuse 634517 Schraube 1.51 1 Scheibe 1.52 1 Mutter Spannklammer 3925239 O-Ring Gehäusedeckel 6011252 Verschlussschraube mit G1/4“ FKM 615003 Dichtring Schmutzaufnahmekorb 1202364 Verschlussschraube G3/4“...
-
Seite 53: Lvh-F 115 / Lvh-F130 - Ersatzteile
Anhang LVH-F 115 / LVH-F130 - Ersatzteile LVH-F-1xx Seite 53 / 60 MoWa LVH-F-1xx 4092945b de 2019-07-30.docx 2019-07-30... - Seite 54 Anhang Pos. Stk. Bezeichnung Artikel-Nr. Typenschild Aufkleber “IN” 3631511 Aufkleber “OUT” 3631301 Aufkleber “DRAIN” 3130552 Aufkleber “AIR BLEED” 2233901 Verschlussschraube 305931 1000 1 Filtergehäuse 1011 3 Dichtring 604002 1012 2 Verschlussschraube G3/4“ FKM 613726 2000 1 Gehäusedeckel 2050 1 Verschlussschraube G1/2“...
-
Seite 55: Verfügbare Filterelemente
Anhang Verfügbare Filterelemente Länge Stk. Bezeichnung Artikel-Nr. Filter- element 10“ Filterelement 3 µm, N10ON-DF003-FA41F 3917981 Optimicron 10” Filterelement 5 µm, N10ON-DF005-FA41F 3917982 Optimicron 10” Filterelement 10 µm, N10ON-DF010-FA41F 3917983 Optimicron 10” Filterelement 20 µm, N10ON-DF020-FA41F 4142790 Optimicron 15” Filterelement 3 µm, N16ON-DF003-FA42F 4079806 Optimicron 15”... -
Seite 56: Glossar
Glossar Glossar Begriffs- und Abkürzungserklärung Nachfolgend finden Sie die Begriffs- und Abkürzungserklärung: Ein bzw. Eingeschaltet Aus bzw. Ausgeschaltet Wechselspannung Gleichspannung Minimum Maximum INLET Einlass OUTLET Auslass AIR BLEED / VENT Be- / Entlüftungsanschluss DRAIN Entleeranschluss Nenndurchmesser Deutsche Norm Europäische Norm Internationale Norm BEWA Betriebs- und Wartungsanleitung... -
Seite 57: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Filter 1, 15, 16, 30, 31, 34, 40, 43, 47, 48 Filterdeckel 47 Filterelement 31, 37, 38, 39, 40, 41, 42, 43, 45, 46, 48, 49, 55 Abhilfe 49 Filterelement wechseln 37, 40, 43, 48 Ablassschraube 40, 43, 47 Filterelementwechsel 34, 40, 42, 43, 47, 48 Abmessungen 17, 18, 19, 20 Filtergehäuse 13, 16, 21, 22, 23, 24, 25, 26, 27, 30, 32,... - Seite 58 Stichwortverzeichnis Signalwort 8, 9 Signalwörter 9 Spediteur 6 Maßnahmen 8, 14, 27 Störungsbeseitigung 6, 49 Montagepaste 54 montieren 34 Transport 6, 32 Transportsicherung 8 OFF 56 Typenschild 22, 23, 30, 54 Optimicron 15, 55 Typenschlüssel 30, 31 OUT 29, 54 OUTLET 21, 22, 23, 24, 25, 34, 56 Umgebungstemperaturbereich 29, 30 Ursache 49...
