Verwenden Sie zur Prüfung mittels Spritzextraktion das Gitter oder eine
andere Vorrichtung wie z.B. der Einhängekorb im Analyseraum.

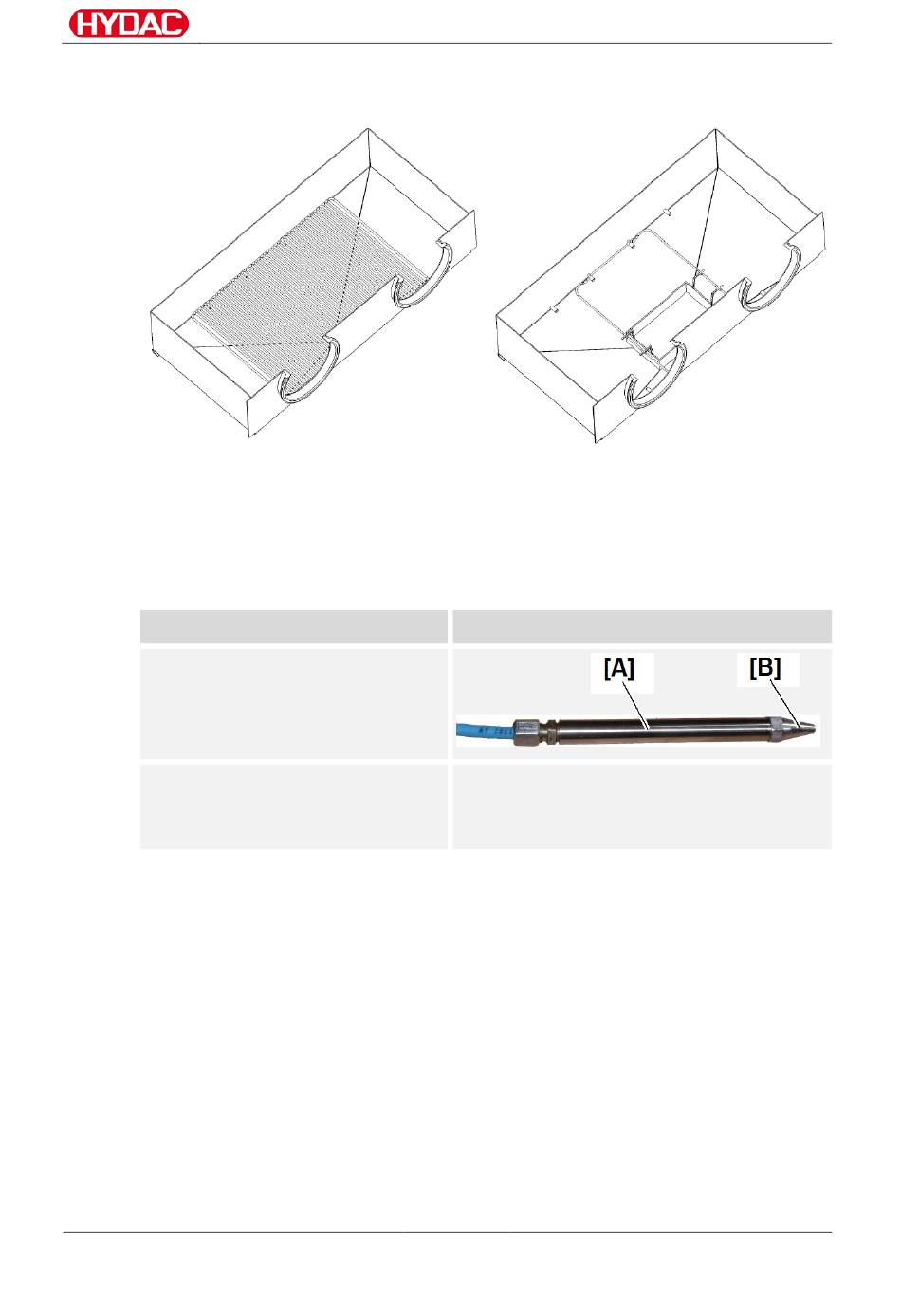

Analyseraum mit Gitter
Die Abmessungen des Einhängekorbes betragen: 220 x 110 x 40 mm,
Maschenweite 4 mm.
Zum Abspritzen / Abspülen des Prüflings, verwenden Sie:
Bezeichnung
- Standard-Griffstück [A] mit
Düse [B]
- Kundenspezifische Düsen
(Optional)
Zur Steuerung des Prozesses siehe Bedienungsanleitung ConTeS.
Die Freigabe der Prüfflüssigkeit erfolgt durch betätigen des Fußtasters.
Prüfflüssigkeit wird solange gefördert wie Sie den Fußtaster betätigen oder
das Spülvolumen nicht erreicht ist.
CTU 1x3x Serie
BeWa CTU1x3x 3631694d de 2017-03-13.docx
Analyseraum mit Korbaufnahme
Standard - nicht belegt.
Auf die Bedürfnisse des zu prüfenden
Bauteiles abgestimmt.
