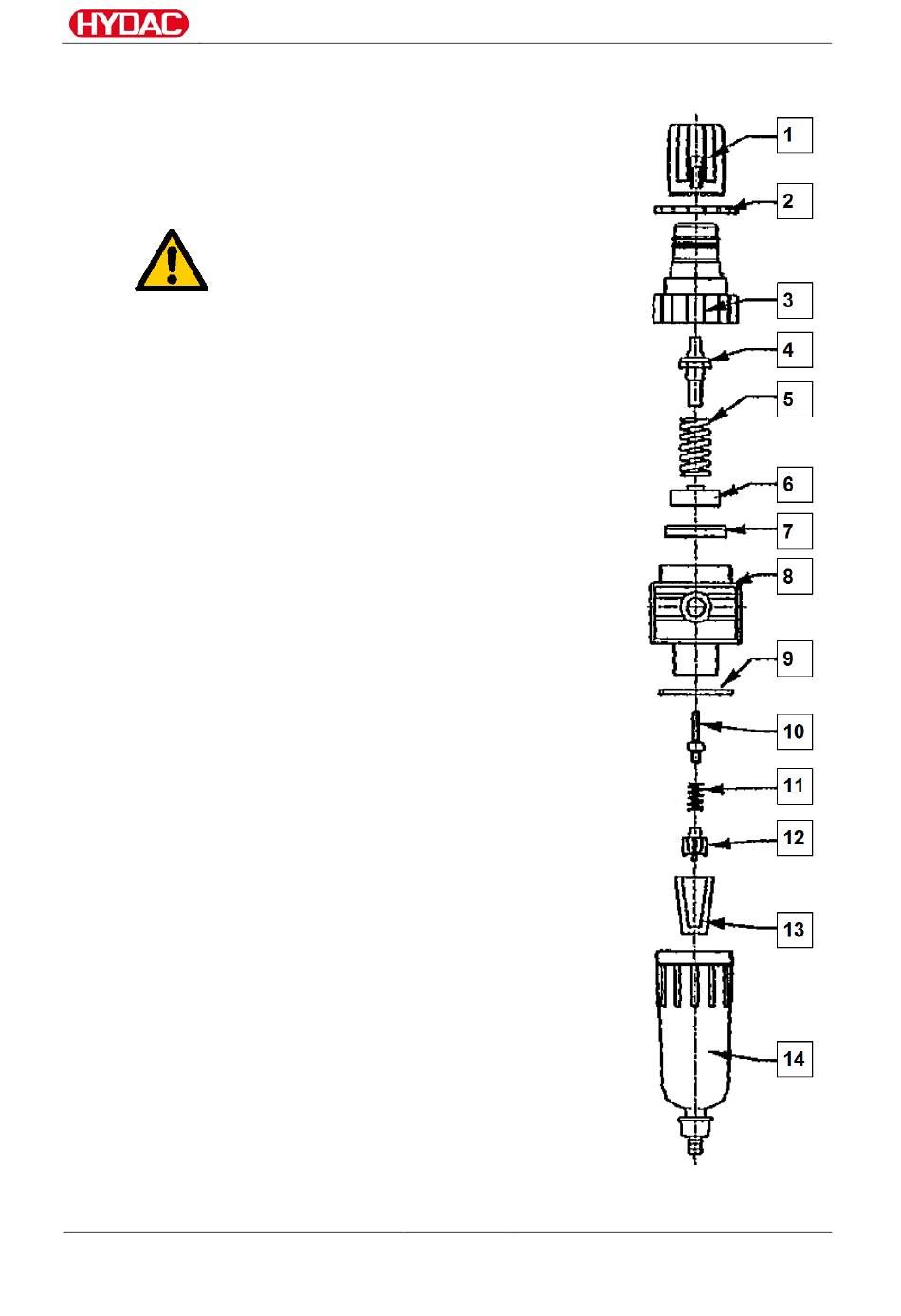

Filterregler montieren
Der Zusammenbau des Filterreglers erfolgt in
umgekehrter Reihenfolge. Beim Zusammenbau werden
zuerst die Teile des Unterteiles in das Gehäuse
eingebaut. Anschließend wird das Oberteil
zusammengebaut.
Werden beim Zusammenbau neue Dichtungen
eingesetzt, fetten Sie diese vor dem Einbau gründlich
ein.
Unterteil montieren
• Legen Sie den O-Ring Ø 31x2 [9] in das Gehäuse.
• Setzen Sie den Ventilkolben [10] und Druckfeder
[11] in das Gehäuse.
• Setzen Sie den Einsatz [12] mittels einer Spitzzange
in das Gehäuse [8] (dabei ist die Druckfeder [11] zu
zentrieren und arretieren Sie den Einsatz durch eine
Rechtsdrehung.
• Setzten Sie das Filterelement [13] in die Aufnahme
der Prallscheibe im Auffangbehälter [14].
• Schrauben Sie den Auffangbehälter [14] wieder in
das Gehäuse [8], dabei Filterelement in Zentrierung
führen und ziehen Sie den Auffangbehälter [14]
handfest an.
Oberteil montieren
• Stecken Sie die Dichtung [7] so in die Bohrung des
Gehäuses, dass die Dichtlippe in Richtung
Gehäuseboden weist (Vorsichtig montieren, damit
die Dichtlippe nicht beschädigt wird).
• Zentrieren Sie den Ventilkolben [10] (bereits
eingebaut)
• Setzen Sie den Kolben [6] in das Gehäuse [8].
Achten Sie dabei auf die Zentrierung des
Ventilkolbens [10] und Kolbens [6].
• Stecken Sie die Feder [5] auf den Zentrieransatz
des Kolbens [6].
• Schrauben Sie das Oberteil [3] auf das Gehäuse [8]
(Stellschraube dabei festhalten) und ziehen Sie das
Oberteil [3] fest an.
